Siłownik jednostronnego działania 40/250, min-max 389-639mm

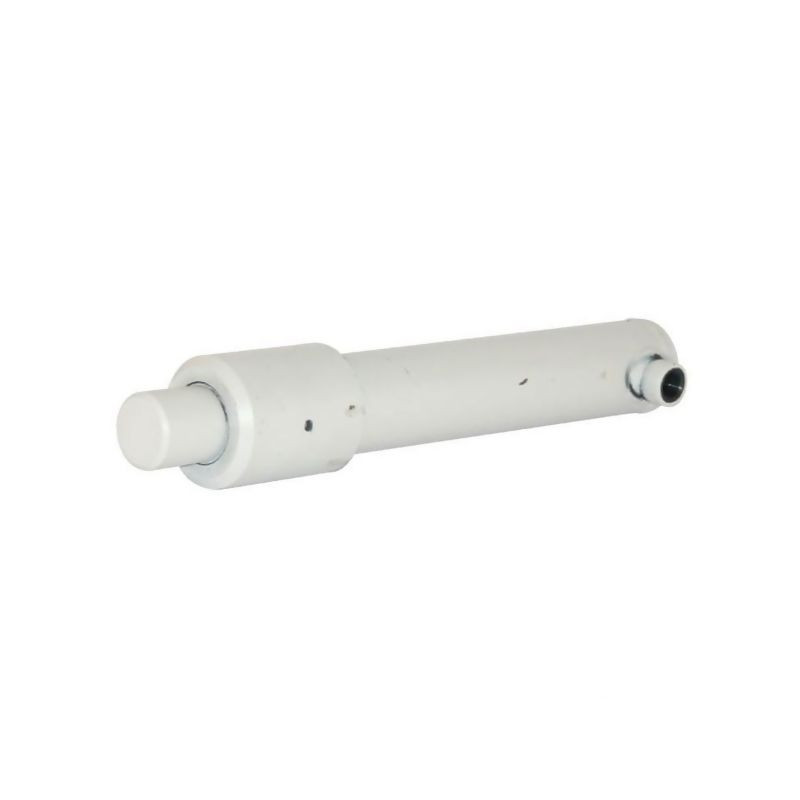

Siłownik hydrauliczny jednostronnego działania D35040250C – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35040250C i referencją producenta EPL40250C. Jest to urządzenie typu EPL-C, zaprojektowane do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych wymagających precyzyjnego i bezpiecznego ruchu liniowego. Siłownik dostarczany jest w stanie całkowicie zmontowanym, co pozwala na jego natychmiastowe użycie po podłączeniu do układu hydraulicznego, eliminując konieczność dodatkowej konfiguracji na miejscu montażu.

Konstrukcja i materiały wykonania

Kluczowym elementem zapewniającym długą żywotność i wysoką odporność na zużycie jest innowacyjna konstrukcja tłoczyska oraz głowicy. Tłoczysko wykonane jest ze stali gatunku 20MnV6, poddanej procesowi chromowania na twardo. Gładkość powierzchni tłoczyska wynosi 0,2 µm (Ra 0,25), co minimalizuje tarcie uszczelnień i zapobiega przedostawaniu się zanieczyszczeń do wnętrza cylindra. Rura cylindra wykonana jest ze stali St52 (klasa tolerancji H10), co gwarantuje stabilność wymiarową i wytrzymałość mechaniczną.

Nakrętka głowicowa oraz prowadnica zostały wykonane jako jeden element ze staliwa, co znacząco zwiększa sztywność połączenia i odporność na drgania. Dodatkowo, zastosowano specjalny pierścień zabezpieczający na tłoku oraz pierścienie ślizgowe z tworzywa sztucznego, które poprawiają prowadzenie tłoczyska i redukują ryzyko zatarć. Złączka rurowa do spawania wykonana jest ze stali, a przyłącze oleju posiada gwint 3/8 cala.

Parametry techniczne i wymiary

Siłownik charakteryzuje się średnicą tłoczyska wynoszącą 40 mm oraz skokiem roboczym 250 mm. Całkowita długość urządzenia zmienia się w zależności od pozycji tłoka: długość minimalna (zamknięty) to 389 mm, a maksymalna (wysunięty) to 639 mm. Średnica zewnętrzna cylindra wynosi 55 mm, natomiast średnica zewnętrzna głowicy to 70 mm. Długość samej głowicy cylindra wynosi 86 mm.

Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem. Ciśnienie nominalne wynosi 200 BAR, natomiast maksymalne ciśnienie robocze może osiągnąć 250 BAR. Należy pamiętać, że maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, a dopuszczalne obciążenie powodujące wyboczenie zależy od konkretnych warunków pracy i powinno być weryfikowane w oprogramowaniu cylindra.

Zalety i bezpieczeństwo pracy

• Gotowy do natychmiastowego użycia dzięki fabrycznemu zmontowaniu.
• Wysoki poziom bezpieczeństwa pracy zapewniony przez specjalny pierścień zabezpieczający.
• Długa żywotność dzięki chromowanemu tłoczysku o wysokiej gładkości (0,2 µm).
• Uniwersalność zastosowań dzięki brakowi sztywnych mocowań (brak mocowania po stronie tłoczyska i cylindra), co pozwala na elastyczną integrację z różnymi mechanizmami.
• Możliwość stosowania wszystkich rodzajów zamocowań zgodnie z potrzebami aplikacji.

Siłownik D35040250C to rozwiązanie dla użytkowników oczekujących niezawodności w trudnych warunkach eksploatacyjnych. Jego konstrukcja typu przykręcanego i spawanego, wraz z wysokiej jakości materiałami, zapewnia stabilną pracę przy maksymalnym obciążeniu.
