Siłownik jednostronnego działania 40/500, min-max 639-1139mm

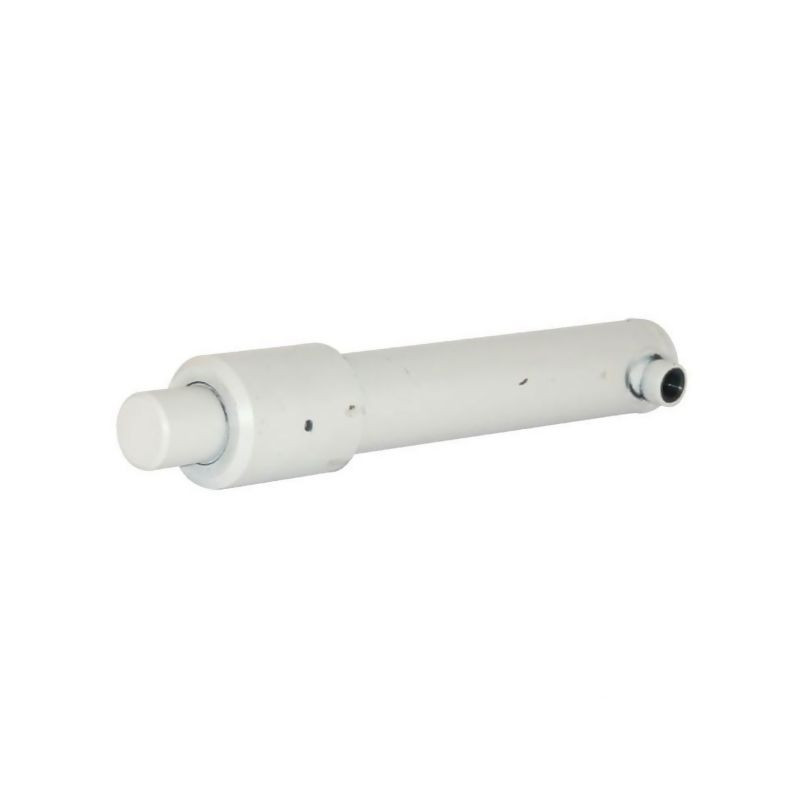

Siłownik hydrauliczny jednostronnego działania D35040500C – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony referencją sklepową D35040500C oraz kodem dostawcy EPL40500C. Jest to urządzenie typu EPL-C, zaprojektowane do zastosowań uniwersalnych w maszynach rolniczych, przemysłowych oraz warsztatowych. Konstrukcja siłownika pozwala na natychmiastowe użycie po wyjęciu z opakowania, co znacząco skraca czas montażu i uruchomienia instalacji.

Kluczową cechą tego modelu jest jego wszechstronność w zakresie mocowania. Siłownik nie posiada fabrycznie zintegrowanych elementów mocujących ani po stronie tłoczyska, ani po stronie cylindra (typ mocowania: brak). Dzięki temu użytkownik ma pełną swobodę w doborze metody instalacji – możliwe są wszystkie rodzaje zamocowania, w tym przykręcanie oraz spawanie. Taka elastyczność czyni go idealnym rozwiązaniem do modernizacji istniejących układów hydraulicznych lub budowy niestandardowych mechanizmów.

Budowa i materiały wykonania

Siłownik charakteryzuje się wyjątkową, innowacyjną konstrukcją, w której nakrętka głowicowa i prowadnica zostały wykonane jako jeden element. Głowica cylindra wykonana jest z żeliwa, co zapewnia wysoką wytrzymałość mechaniczną. Rura cylindra wykonana jest ze stali nierdzewnej 52.0 (St52) z tolerancją H10, co gwarantuje precyzję pracy i odporność na korozję.

Tłoczysko stanowi kluczowy element roboczy, wykonany ze stali 20MnV6. Zostało ono poddane procesowi chromowania na twardo, co zapewnia gładkość powierzchni na poziomie Ra 0,25 µm (0,2 µm). Takie wykończenie minimalizuje tarcie, zapobiega przeciekom uszczelnień oraz wydłuża żywotność całego zespołu. Złączka rurowa do spawania wykonana jest ze stali, a pierścienie ślizgowe z tworzywa sztucznego, co zapewnia cichą i płynną pracę.

Parametry techniczne i wymiary

Siłownik posiada średnicę tłoka 40 mm i skok roboczy wynoszący 500 mm. Przyłącze hydrauliczne ma gwint 3/8 cala, a średnica wewnętrzna przyłączy oleju wynosi 25 mm. Urządzenie przystosowane jest do pracy w wysokociśnieniowych układach hydraulicznych.

• Ciśnienie nominalne: 200 BAR
• Maksymalne ciśnienie robocze: 250 BAR
• Średnica tłoczyska: 40 mm
• Skok: 500 mm
• Długość minimalna (całkowita): 639 mm
• Długość maksymalna (całkowita): 1139 mm

Wymiary montażowe zostały precyzyjnie określone dla ułatwienia integracji z maszyną. Średnica zewnętrzna cylindra (E) wynosi 55 mm, natomiast średnica zewnętrzna głowicy (H) to 70 mm. Długość samej głowicy cylindra wynosi 86 mm. Istotne są również wymiary przyłącza: odległość od osi cylindra do końca przyłącza oleju (D) wynosi 44,5 mm, od końca cylindra do tulei mocującej (G) – 25 mm, a od końca cylindra do końca tłoczyska (F) – 40 mm.

Zasady eksploatacji i bezpieczeństwo

Siłownik wyposażony jest w specjalny pierścień zabezpieczający na tłoku, co podnosi poziom bezpieczeństwa pracy. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej, co jest standardem dla tego typu konstrukcji swobodnych. Należy pamiętać, że maksymalne ciśnienie robocze zależy od maksymalnego obciążenia powodującego wyboczenie tłoczyska. W przypadku projektowania układów pracujących pod dużym obciążeniem, zaleca się weryfikację dopuszczalnych sił w dedykowanym oprogramowaniu cylindra.

Produkt dostarczany jest całkowicie zmontowany i pokryty podkładem antykorozyjnym. Dzięki zastosowaniu wysokiej jakości materiałów, takich jak stal chromowana i tworzywa sztuczne w pierścieniach ślizgowych, siłownik oferuje długą żywotność nawet w trudnych warunkach eksploatacyjnych.
