Siłownik jednostronnego działania 50/300, min-max 456-756mm

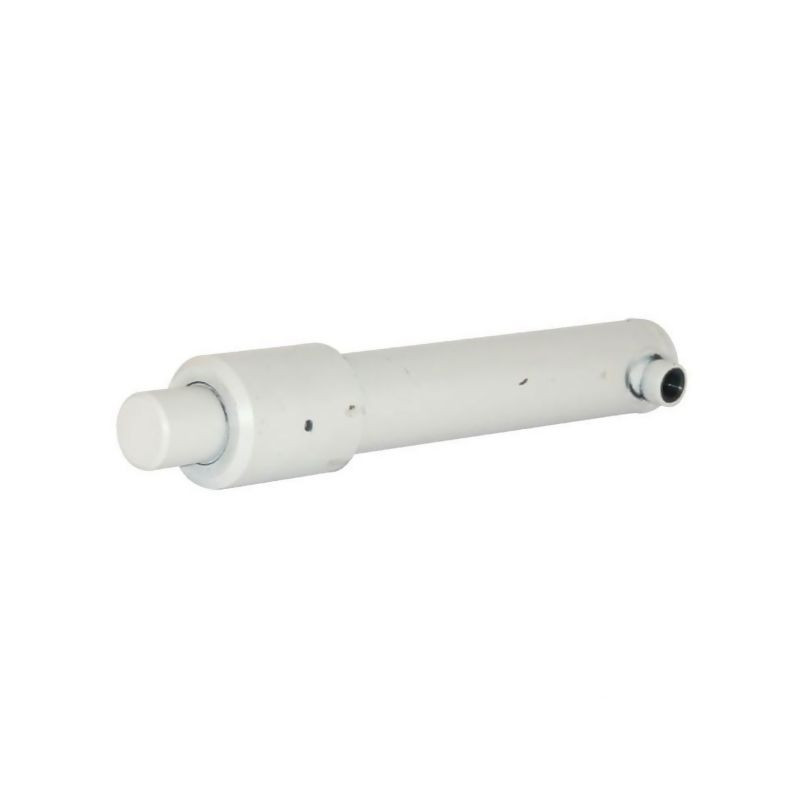

Siłownik hydrauliczny jednostronnego działania D35050300C – Specyfikacja i zastosowanie

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35050300C (referencja dostawcy EPL50300C). Został zaprojektowany z myślą o uniwersalnym zastosowaniu w układach hydraulicznych wymagających precyzyjnego i bezpiecznego wysuwu tłoczyska. Konstrukcja typu EPL-C zapewnia solidność działania przy maksymalnym ciśnieniu roboczym sięgającym 250 bar, co czyni go niezawodnym elementem w maszynach rolniczych, przemysłowych oraz specjalistycznych.

Kluczowe cechy konstrukcyjne i materiały

Siłownik charakteryzuje się innowacyjną budową, w której nakrętka głowicowa oraz prowadnica wykonane są z jednego elementu ze staliwa. Taka integracja zwiększa sztywność połączenia i redukuje ryzyko luźnych pasowań podczas intensywnego użytkowania. Cylinder wykonany jest z rury stalowej St52 (klasa tolerancji H10), co gwarantuje wysoką odporność na odkształcenia i długą żywotność.

Tłoczysko, o średnicy 50 mm, wykonane jest ze stali stopowej 20MnV6 i poddane procesowi chromowania na twardo. Gładkość powierzchni tłoczyska wynosi 0,2 µm (Ra 0,25), co minimalizuje tarcie uszczelnień i zapobiega przedostawaniu się zanieczyszczeń do wnętrza cylindra. Zastosowanie specjalnego pierścienia zabezpieczającego na tłoku dodatkowo podnosi poziom bezpieczeństwa pracy i stabilność układu.

Wymiary i parametry techniczne

Produkt dostarczany jest w stanie całkowicie zmontowanym, gotowym do natychmiastowej instalacji. Poniżej znajdują się kluczowe dane techniczne potwierdzające kompatybilność z wymaganiami instalacji:

• Typ działania: Jednostronnego (wysuw pod ciśnieniem, powrót siłą zewnętrzną/sprężyny/ciężaru).
• Średnica tłoka: 50 mm.
• Skok tłoczyska: 300 mm.
• Długość całkowita (min/max): 456 mm / 756 mm.
• Ciśnienie nominalne: 200 bar.
• Maksymalne ciśnienie robocze: 250 bar (uzależnione od obciążenia powodującego wyboczenie).
• Średnica zewnętrzna cylindra (E): 65 mm.
• Średnica zewnętrzna głowicy (H): 80 mm.
• Długość głowicy cylindra: 96 mm.
• Przyłącze hydrauliczne: Gwint 3/8 cala (średnica wewnętrzna przyłącza oleju 26 mm).

Mocowanie i wymiary montażowe

Siłownik w tej konfiguracji nie posiada fabrycznych elementów mocujących po stronie cylindra ani tłoczyska (typ mocowania: brak). Dzięki temu użytkownik ma pełną swobodę w doborze metody zamocowania odpowiedniej do konkretnej aplikacji. Możliwe są wszystkie rodzaje zamocowania, w tym spawanie czy przykręcanie, co wynika z uniwersalnej kategorii zastosowania produktu.

Istotne wymiary montażowe ułatwiające projektowanie układu:

• Wymiar F: 45 mm (od końca cylindra do końca tłoczyska w położeniu wsuniętym).
• Wymiar G: 26 mm (od końca cylindra do tulei mocującej).
• Wymiar D: 49,5 mm (od osi cylindra do końca przyłącza oleju).

Zastosowanie i bezpieczeństwo

Dzięki pokryciu podkładem oraz zastosowaniu wysokiej jakości materiałów, takich jak stal nierdzewna w kluczowych elementach i tworzywo sztuczne w pierścieniach prowadzących, siłownik oferuje wysoką odporność na warunki zewnętrzne. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, co jest standardem dla tego typu konstrukcji teleskopowych. Przed uruchomieniem zaleca się sprawdzenie maksymalnego obciążenia powodującego wyboczenie w dedykowanym oprogramowaniu cylindra, aby zapewnić bezpieczną eksploatację przy ciśnieniach zbliżonych do maksymalnych.
