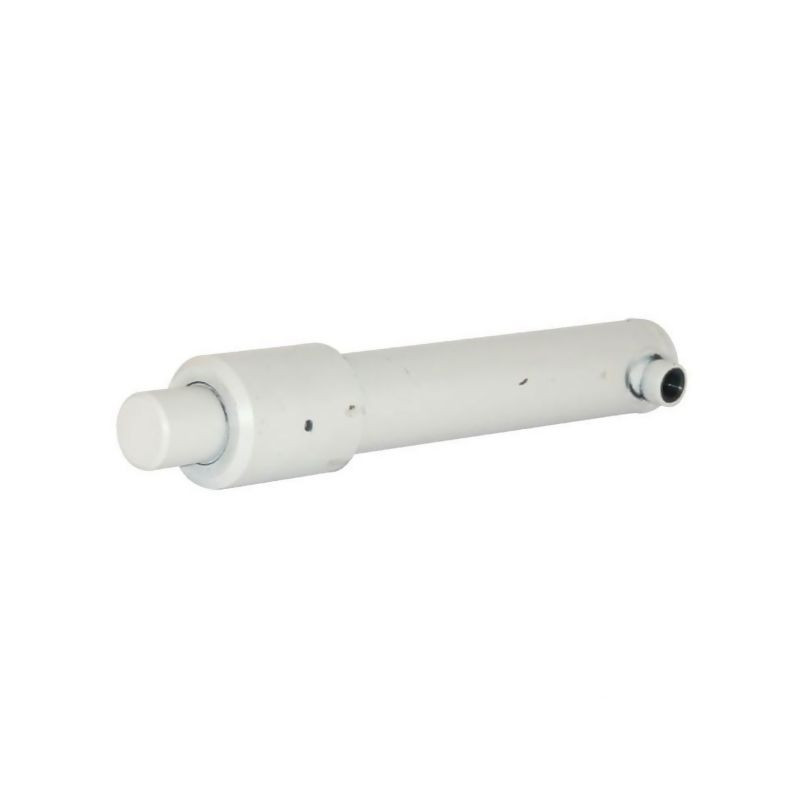

Siłownik hydrauliczny jednostronnego działania o średnicy tłoczyska 30 mm i skoku 250 mm. Zakres długości montażowej od 366 mm do 616 mm. Ciśnienie robocze do 250 BAR, przyłącze 3/8 cala. Konstrukcja bez mocowań, wykonana ze stali nierdzewnej i chromowanego tłoczyska, gotowa do zabudowy w systemach uniwersalnych.
Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony symbolem D35030250C (referencja dostawcy EPL30250C). Został zaprojektowany z myślą o zastosowaniach uniwersalnych w przemyśle, hydraulice siłowej oraz mechanice precyzyjnej. Konstrukcja opiera się na sprawdzonych rozwiązaniach inżynieryjnych, zapewniających niezawodność pracy w wymagających warunkach eksploatacyjnych.
Urządzenie charakteryzuje się kompaktową budową i gotowością do natychmiastowego użycia, ponieważ dostarczane jest w stanie całkowicie zmontowanym. Dzięki zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku oraz innowacyjnej konstrukcji głowicy, siłownik oferuje wysoki poziom bezpieczeństwa pracy oraz wydłużoną żywotność podzespołów.
Sercem urządzenia jest cylinder wykonany z rury stalowej St52 o tolerancji H10, co gwarantuje precyzję ruchu i odporność na odkształcenia. Tłoczysko wykonane ze stali 20MnV6 zostało poddane procesowi chromowania na twardo, osiągając gładkość powierzchni na poziomie 0,2 µm (Ra 0,25). Takie wykończenie minimalizuje tarcie i zapobiega korozji, co jest kluczowe dla długotrwałej bezawaryjnej pracy.
Podstawowe dane techniczne określające możliwości urządzenia to:
Siłownik został wyposażony w przyłącze oleju wykonane ze stali, z wymiarem od osi cylindra do końca przyłącza wynoszącym 39,5 mm. Konstrukcja nie posiada fabrycznych mocowań po stronie cylindra ani po stronie tłoczyska (typ mocowania: brak), co zapewnia pełną elastyczność w adaptacji do indywidualnych potrzeb instalacji. Użytkownik może zastosować dowolny rodzaj zamocowania odpowiedni do specyfiki maszyny.
Szczegółowe wymiary zewnętrzne pozwalające na precyzyjne dopasowanie w przestrzeni roboczej:
Głowica siłownika wykonana jest z żeliwa (staliwa), a nakrętka głowicowa wraz z prowadnicą stanowią jeden zintegrowany element, co zwiększa sztywność konstrukcji. Pierścienie ślizgowe wykonane są z tworzywa sztucznego, co zapewnia cichą pracę i odpowiednie smarowanie wewnętrzne. Całość jest pokryta podkładem ochronnym.
Warto zaznaczyć, że maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, aby uniknąć przedwczesnego zużycia uszczelnień i prowadnic. Maksymalne obciążenie powodujące wyboczenie zależy od konkretnych warunków pracy i powinno być weryfikowane przy użyciu odpowiedniego oprogramowania inżynierskiego dla cylindrów hydraulicznych.
Siłownik D35030250C to solidne rozwiązanie dla aplikacji wymagających precyzyjnego ruchu liniowego przy wysokim ciśnieniu, gdzie kluczowa jest prostota konstrukcji i łatwość integracji z istniejącymi systemami hydraulicznymi.
