Siłownik jednostronnego działania 40/300, min-max 439-739mm

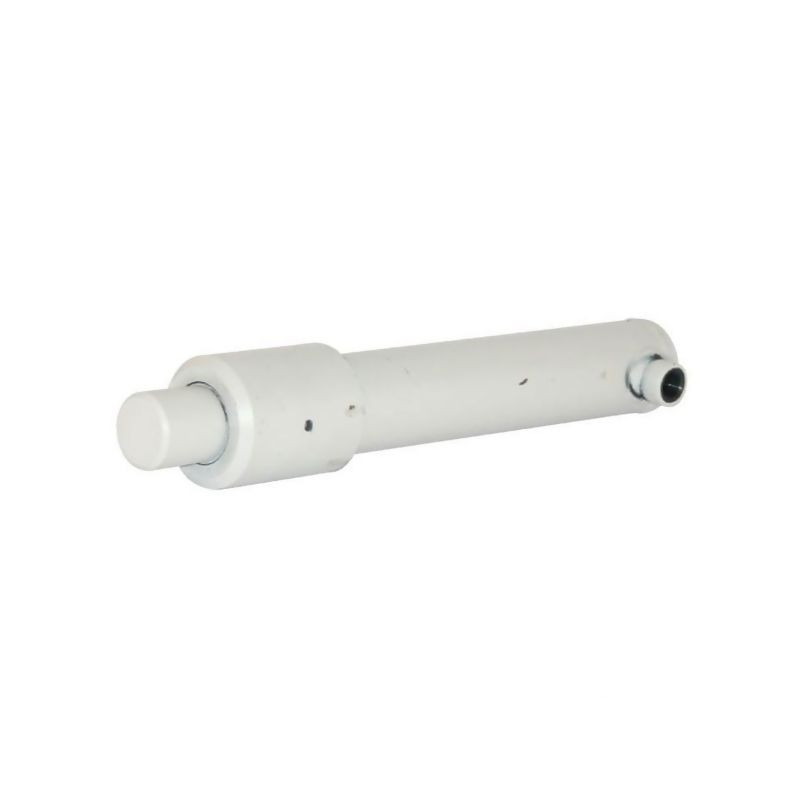

Profesjonalny siłownik hydrauliczny jednostronnego działania D35040300C

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny typu EPL-C, oznaczony indeksem D35040300C i referencją dostawcy EPL40300C. Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnych zastosowaniach przemysłowych oraz rolniczych. Konstrukcja tego siłownika opiera się na sprawdzonych rozwiązaniach inżynieryjnych, zapewniających długą żywotność oraz wysoki poziom bezpieczeństwa pracy.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się średnicą tłoczyska wynoszącą 40 mm oraz skokiem roboczym 300 mm. Całkowita długość urządzenia w stanie złożonym (minimalna) to 439 mm, natomiast po wysunięciu tłoczyska (maksymalna) wynosi 739 mm. Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem, z nominalnym ciśnieniem roboczym na poziomie 200 BAR i maksymalnym dopuszczalnym ciśnieniem do 250 BAR.

Istotnym aspektem technicznym jest dopuszczalne obciążenie boczne. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Należy pamiętać, że maksymalne ciśnienie robocze może być ograniczone przez zjawisko wyboczenia tłoczyska, dlatego w przypadku nietypowych warunków obciążenia zaleca się weryfikację dopuszczalnych wartości przy użyciu dedykowanego oprogramowania cylindra.

Budowa i materiały wykonania

Trwałość siłownika zapewniają wysokiej jakości materiały. Rura cylindra wykonana jest ze stali St52 (klasa tolerancji H10), co gwarantuje sztywność i odporność na odkształcenia. Tłoczysko wykonane ze stali 20MnV6 zostało poddane procesowi chromowania na twardo, osiągając gładkość powierzchni na poziomie Ra 0,25 µm (0,2 µm), co minimalizuje tarcie i zużycie uszczelnień.

Konstrukcja obejmuje nakrętkę głowicową oraz prowadnicę wykonane jako jeden element ze staliwa, co zwiększa precyzję prowadzenia tłoczyska. Przyłącza oleju oraz złączki rurowe wykonane są ze stali, przystosowanej do spawania. Wewnątrz zastosowano pierścienie ślizgowe z tworzywa sztucznego, które zapewniają cichą i płynną pracę.

Zastosowanie i montaż

Siłownik D35040300C to model uniwersalny, który nie posiada fabrycznie zamontowanych elementów mocujących ani po stronie cylindra, ani po stronie tłoczyska (typ mocowania: brak). Dzięki temu użytkownik ma pełną swobodę w doborze metody zabudowy. Możliwe są wszystkie rodzaje zamocowań, dostosowane do specyfiki maszyny.

Przyłącze hydrauliczne posiada gwint 3/8 cala. Średnica wewnętrzna przyłączy oleju wynosi 25 mm. Elementy zewnętrzne są pokryte podkładem antykorozyjnym. Wymiary geometryczne ułatwiające integrację z konstrukcją maszyny to:

• Średnica zewnętrzna cylindra (E): 55 mm
• Średnica zewnętrzna głowicy (H): 70 mm
• Długość głowicy cylindra: 86 mm
• Wymiar od osi cylindra do końca przyłącza oleju (D): 44,5 mm
• Wymiar od końca cylindra do tulei mocującej (G): 25 mm
• Wymiar od końca cylindra do końca tłoczyska (F): 40 mm

Korzyści z użytkowania

Zastosowanie siłownika D35040300C przynosi wymierne korzyści operacyjne. Innowacyjna konstrukcja ze specjalnym pierścieniem zabezpieczającym na tłoku zwiększa niezawodność układu. Produkt jest dostarczany jako gotowy zespół, co skraca czas montażu. Wysoka jakość wykonania powierzchni tłoczyska oraz solidne materiały konstrukcyjne przekładają się na bezawaryjną pracę w trudnych warunkach eksploatacyjnych.
