Siłownik jednostronnego działania 30/200, min-max 316-516mm

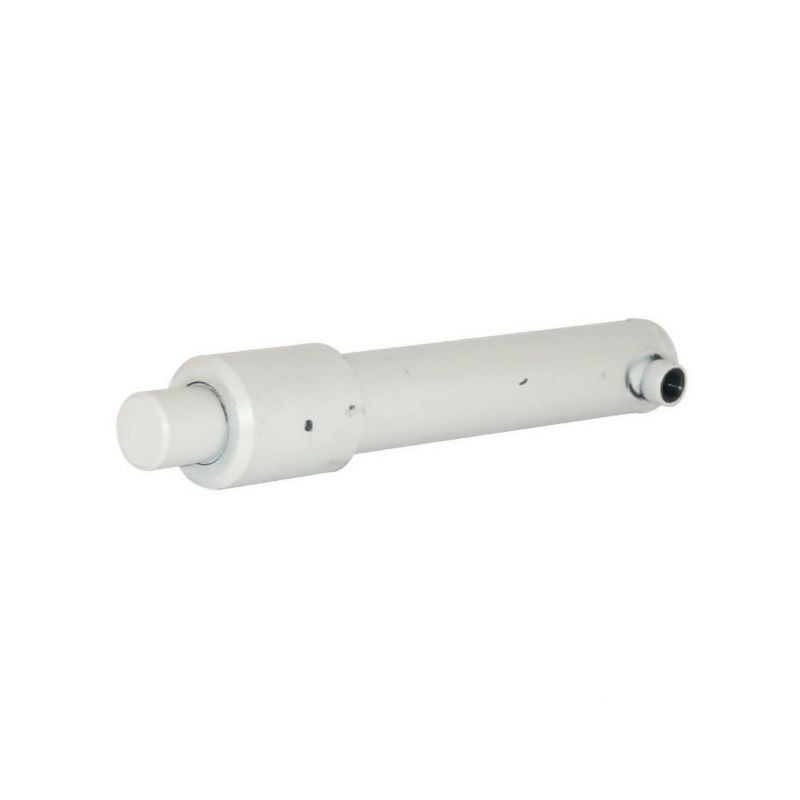

Siłownik hydrauliczny jednostronnego działania D35030200C – specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35030200C (referencja dostawcy EPL30200C), to profesjonalne rozwiązanie zaprojektowane do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji wstępnej. Konstrukcja opiera się na sprawdzonych rozwiązaniach inżynieryjnych, zapewniających wysoką żywotność oraz bezpieczeństwo eksploatacji nawet w trudnych warunkach roboczych.

Kluczowe cechy konstrukcyjne i materiały

Serce urządzenia stanowi cylinder wykonany z wysokiej jakości stali nierdzewnej (klasa 52.0) z tolerancją H10, co gwarantuje precyzję ruchu i odporność na korozję. Tłoczysko o średnicy 30 mm wykonane jest ze stali stopowej 20MnV6 i poddane procesowi chromowania twardego. Dzięki temu osiąga wyjątkową gładkość powierzchni na poziomie Ra 0,25 µm (0,2 µm), co minimalizuje tarcie, zmniejsza zużycie uszczelnień i zapobiega przywieraniu zanieczyszczeń.

Nakrętka głowicowa oraz prowadnica zostały wykonane jako jeden element ze staliwa, co zwiększa sztywność połączenia i eliminuje ryzyko poluzowania się elementów podczas pracy pod dużym obciążeniem. Przyłącze oleju oraz złączka rurowa wykonane są ze stali przeznaczonej do spawania. W konstrukcji zastosowano specjalny pierścień zabezpieczający na tłoku oraz pierścienie ślizgowe z tworzywa sztucznego, które pełnią funkcję prowadzącą i uszczelniającą.

Parametry techniczne i wymiary montażowe

Siłownik charakteryzuje się skokiem tłoczyska wynoszącym 200 mm. Jego kompaktowa budowa pozwala na elastyczne dopasowanie do przestrzeni roboczej. Długość całkowita urządzenia zmienia się w zależności od wysunięcia tłoczyska, mieszcząc się w zakresie od 316 mm (długość minimalna) do 516 mm (długość maksymalna).

Urządzenie przystosowane jest do pracy z wysokimi ciśnieniami. Nominalne ciśnienie robocze wynosi 200 BAR, natomiast maksymalne dopuszczalne ciśnienie to 250 BAR. Należy pamiętać, że rzeczywiste maksymalne ciśnienie robocze może być ograniczone przez zjawisko wyboczenia tłoczyska, które zależy od konkretnego obciążenia. Zaleca się weryfikację dopuszczalnych obciążeń przy użyciu dedykowanego oprogramowania doboru cylindrów.

Szczegółowe dane techniczne:

• Typ siłownika: Jednostronnego działania (Single acting)
• Średnica tłoczyska: 30 mm
• Skok: 200 mm
• Długość min/max: 316 mm / 516 mm
• Ciśnienie nominalne: 200 BAR
• Ciśnienie maksymalne: 250 BAR
• Przyłącze hydrauliczne: Gwint 3/8 cala (średnica wewnętrzna przyłącza oleju 23 mm)
• Mocowanie: Brak fabrycznego mocowania (strona cylindra i tłoczyska bez montażu), co umożliwia dowolną adaptację (spawanie lub przykręcanie)
• Obróbka powierzchni tłoczyska: Chromowane twarde, chropowatość 0,2 µm

Zastosowanie i korzyści użytkowe

Dzięki uniwersalnej kategorii zastosowania oraz braku sztywnych elementów mocujących, siłownik D35030200C idealnie sprawdza się tam, gdzie wymagana jest indywidualna adaptacja do niestandardowych rozwiązań konstrukcyjnych. Pokrycie podkładem zabezpiecza korpus przed czynnikami zewnętrznymi. Konstrukcja pozwala na przenoszenie obciążeń promieniowych do 10% siły osiowej, co należy uwzględniać przy projektowaniu układu napędowego.

Produkt wyróżnia się innowacyjną konstrukcją głowicy, gdzie nakrętka i prowadnica stanowią integralną całość, co przekłada się na wyższą niezawodność i szczelność układu. Jest to rozwiązanie dedykowane dla użytkowników oczekujących długiej żywotności komponentu oraz wysokiego poziomu bezpieczeństwa pracy.
