Siłownik jednostronny z mocowaniem 20/250, min-max 328-578mm

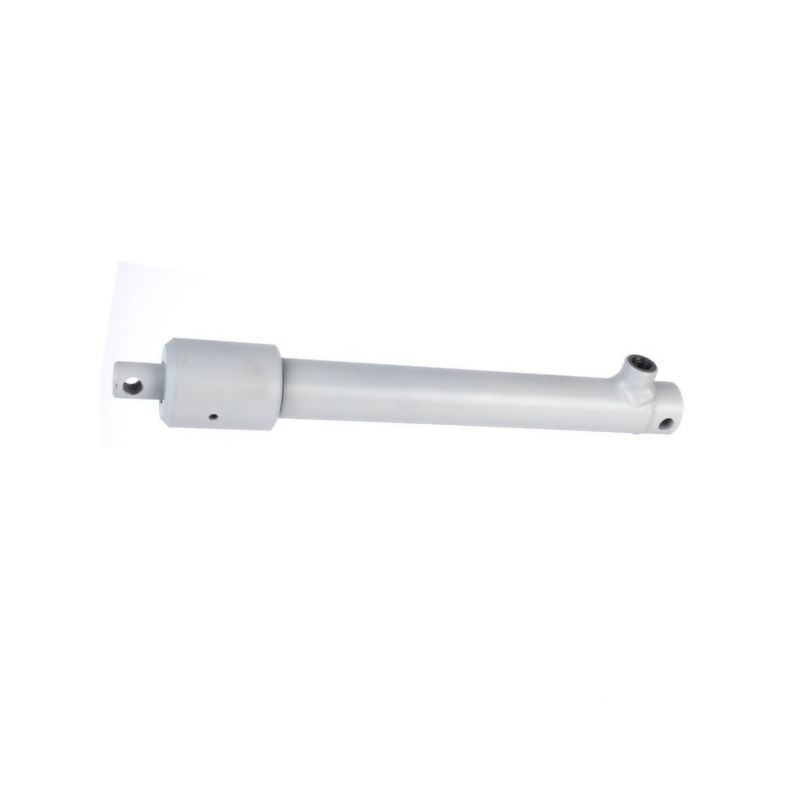

Profesjonalny siłownik hydrauliczny jednostronny D35120250ST

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania z mocowaniem, oznaczony symbolem D35120250ST (referencja dostawcy: EPL20250ST). Jest to urządzenie zaprojektowane z myślą o uniwersalnym zastosowaniu w maszynach rolniczych, przemysłowych oraz warsztatowych, gdzie wymagana jest niezawodna siła liniowa przy kompaktowej zabudowie. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe użycie po podłączeniu do instalacji hydraulicznej, eliminując konieczność dodatkowej konfiguracji czy składania elementów.

Kluczowe cechy konstrukcyjne i bezpieczeństwo pracy

Konstrukcja siłownika opiera się na innowacyjnych rozwiązaniach inżynieryjnych, które zapewniają wysoką żywotność oraz bezpieczeństwo eksploatacji. Jednym z najważniejszych elementów jest specjalny pierścień zabezpieczający umieszczony na tłoku, który chroni mechanizm przed uszkodzeniami wynikającymi z przeciążeń lub nieprawidłowej pracy. Całość została pokryta podkładem, co stanowi skuteczną barierę antykorozyjną i zwiększa odporność na trudne warunki zewnętrzne, typowe dla pracy w rolnictwie czy budownictwie.

Siłownik charakteryzuje się wysokim poziomem bezpieczeństwa pracy, wynikającym z precyzyjnego wykonania oraz doboru materiałów. Dzięki temu urządzenie jest odporne na zużycie i utrzymuje swoje parametry techniczne przez długi okres eksploatacji, nawet przy intensywnym użytkowaniu.

Parametry techniczne i wymiary

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym wynoszącym 250 bar. Kluczowym aspektem doboru siłownika jest zgodność jego wymiarów z przestrzenią montażową w maszynie. Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające parametry tego modelu:

• Średnica tłoczyska: 20 mm
• Skok roboczy: 250 mm
• Długość całkowita (min): 328 mm
• Długość całkowita (max): 578 mm
• Maksymalne ciśnienie robocze: 250 bar

Dodatkowe wymiary montażowe istotne przy projektowaniu punktów zaczepienia:

• Wymiar B (długość montażowa): 328 mm
• Wymiar C: 40 mm
• Wymiar E: 50 mm
• Wymiar F: 10.2 mm
• Wymiar G (odstęp): 26 mm
• Wymiar H: 15 mm

Zastosowanie i ograniczenia obciążeniowe

Siłownik typu single acting (jednostronnego działania) znajduje zastosowanie w systemach, gdzie wysuw tłoczyska realizowany jest siłą ciśnienia oleju, a powrót następuje pod wpływem siły zewnętrznej (np. ciężaru elementu roboczego lub sprężyny). Dzięki uniwersalnej kategorii zastosowania, model ten sprawdza się w szerokim spektrum maszyn.

Ważną informacją dla użytkowników jest kwestia obciążeń bocznych. Maksymalne dopuszczalne obciążenie promieniowe wynosi 10% siły osiowej. Przekroczenie tej wartości może prowadzić do przedwczesnego zużycia uszczelnień i prowadnic. Należy pamiętać, że maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska. W przypadku pracy przy dużych obciążeniach lub długim wysuwie, zaleca się weryfikację granic wyboczenia przy użyciu dedykowanego oprogramowania cylindra, aby zapewnić bezpieczną eksploatację.

Możliwość stosowania wszystkich rodzajów zamocowania sprawia, że siłownik D35120250ST jest elastycznym rozwiązaniem dla serwisantów i konstruktorów, pozwalającym na adaptację do istniejących już układów hydraulicznych bez konieczności przeróbek konstrukcyjnych maszyny.
