Siłownik jednostronny z mocowaniem 40/600, min-max 732-1332mm

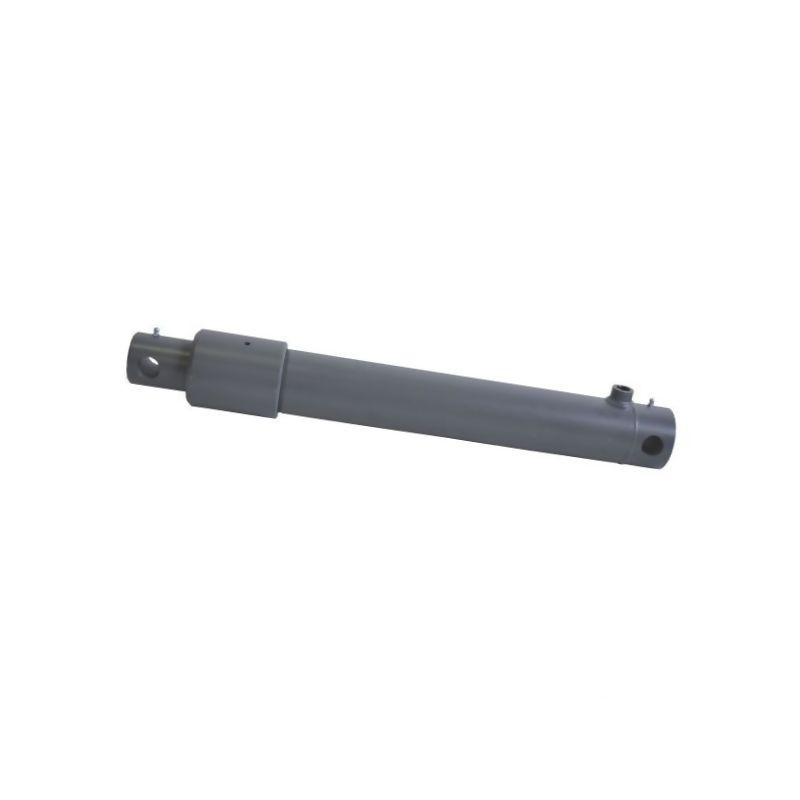

Profesjonalny siłownik hydrauliczny jednostronny D35140600ST

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35140600ST i referencją dostawcy EPL40600ST. Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnorodnych zastosowaniach przemysłowych oraz rolniczych. Jego konstrukcja opiera się na sprawdzonych rozwiązaniach inżynieryjnych, zapewniających wysoką żywotność oraz bezpieczeństwo pracy w trudnych warunkach.

Kluczowe cechy konstrukcyjne i materiały

Siłownik typu EPL-ST wyróżnia się solidną budową, w której kluczowe elementy wykonane są z trwałych materiałów odpornych na obciążenia mechaniczne i korozję. Rura cylindra została wykonana ze stali St52 oraz H10, co gwarantuje sztywność i odporność na odkształcenia. Tłoczysko o średnicy 40 mm wykonano ze stali 20MnV6/C45 i poddano procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień i wydłuża czas bezawaryjnej pracy.

Nakrętka głowicowa, stanowiąca integralny element mocowania, wykonana jest z żeliwa i zintegrowana ze złączką rurową do spawania ze stali. Konstrukcja ta pozwala na wszechstronne zastosowanie różnych metod zamocowania siłownika w maszynie. Dodatkowo, urządzenie jest fabrycznie pokryte podkładem, co stanowi skuteczną barierę antykorozyjną przed finalnym malowaniem lub użytkowaniem w środowisku zewnętrznym.

Parametry techniczne i wymiary

Siłownik charakteryzuje się skokiem tłoka wynoszącym 600 mm. Jego wymiary montażowe są precyzyjnie określone, co ułatwia dobór do istniejących konstrukcji. Całkowita długość w pozycji złożonej (min) wynosi 732 mm, natomiast po wysunięciu tłoczyska (max) osiąga 1332 mm. Przyłącze hydrauliczne ma gwint 3/8 cala, co jest standardem w wielu układach hydraulicznych średniego ciśnienia.

Szczegółowe wymiary geometryczne obejmują:

• Średnica tłoczyska: 40 mm
• Wymiar B (długość całkowita min): 732 mm
• Wymiar C: 55 mm
• Wymiar E: 70 mm
• Wymiar F: 20,4 mm
• Odstęp G: 39 mm
• Wymiar H: 40 mm

Zastosowanie i bezpieczeństwo eksploatacji

Urządzenie jest klasyfikowane jako uniwersalne (Universal) i znajduje zastosowanie w maszynach wymagających jednokierunkowego działania siły wysuwu. Maksymalne ciśnienie robocze wynosi 250 BAR. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od obciążenia powodującego wyboczenie tłoczyska, które należy zweryfikować przy użyciu odpowiedniego oprogramowania cylindra.

Dla zachowania pełnego bezpieczeństwa i trwałości mechanizmu, maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Specjalny pierścień zabezpieczający na tłoku oraz pierścień prowadzący z tworzywa sztucznego dbają o stabilność pracy i eliminują ryzyko zatarć. Siłownik D35140600ST to niezawodne rozwiązanie dla profesjonalistów ceniących precyzję wykonania i długą żywotność komponentów hydraulicznych.
