Siłownik jednostronny z mocowaniem 50/500, min-max 661-1161mm

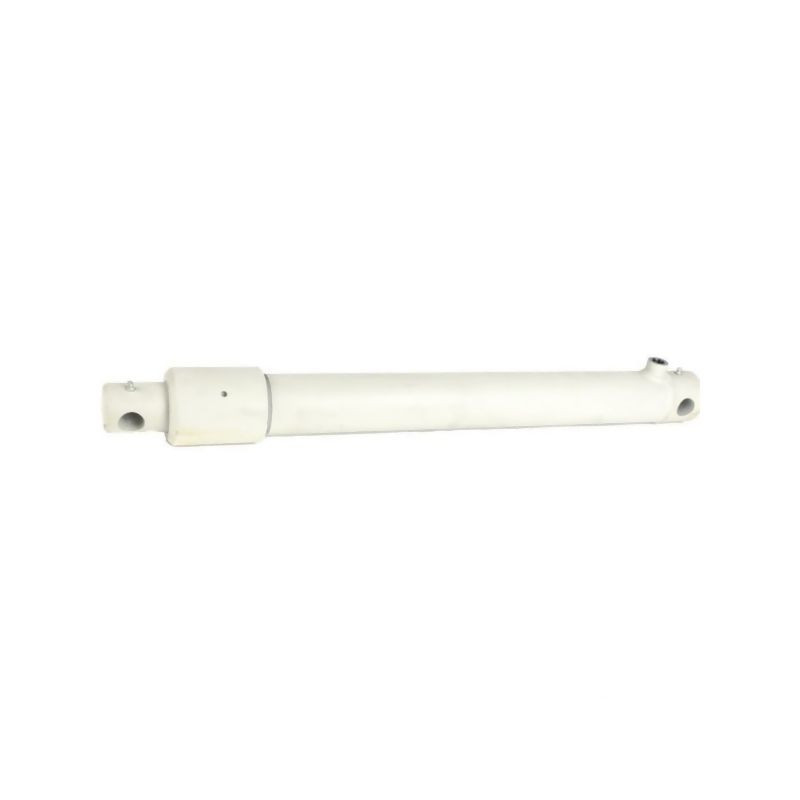

Profesjonalny siłownik hydrauliczny jednostronny D35150500ST

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35150500ST i referencją dostawcy EPL50500ST. Jest to urządzenie z kategorii siłowników z mocowaniem, zaprojektowane do zastosowań uniwersalnych w przemyśle, rolnictwie oraz warsztatach mechanicznych. Kluczową zaletą tego modelu jest fakt, że dostarczany jest on jako całkowicie zmontowany zestaw, gotowy do natychmiastowej instalacji i eksploatacji, co znacząco oszczędza czas montażu i redukuje koszty robocizny.

Konstrukcja siłownika opiera się na innowacyjnych rozwiązaniach inżynieryjnych, które zapewniają wysoką niezawodność i bezpieczeństwo pracy. Jednym z wyróżniających się elementów jest specjalny pierścień zabezpieczający umieszczony na tłoku, który chroni mechanizm przed uszkodzeniami i wydłuża żywotność całego układu. Dzięki temu rozwiązaniu siłownik charakteryzuje się długim okresem użytkowania nawet w warunkach intensywnego obciążenia.

Kluczowe parametry techniczne i wymiary

Siłownik został zaprojektowany z myślą o precyzyjnej pracy przy określonych parametrach hydraulicznych. Maksymalne ciśnienie robocze urządzenia wynosi 250 BAR. Należy pamiętać, że rzeczywiste dopuszczalne ciśnienie może zależeć od maksymalnego obciążenia powodującego wyboczenie, które należy weryfikować przy użyciu dedykowanego oprogramowania cylindra.

Wymiary geometryczne są kluczowe dla prawidłowego doboru siłownika do istniejącej maszyny lub konstrukcji. Poniżej przedstawiono szczegółowe dane techniczne potwierdzone przez producenta:

• Średnica tłoka (C): 70 mm
• Średnica drążka (Ø drążków): 50 mm
• Skok tłoka (A): 500 mm
• Długość całkowita zamknięta (B): 661 mm
• Długość całkowita wysunięta (B + skok): 1161 mm (wynikająca z sumy 661 mm + 500 mm)
• Wymiar E: 80 mm
• Wymiar F (mocowanie/drążek): 25,4 mm
• Wymiar G (odstęp): 37 mm
• Wymiar H: 35 mm

Zakres długości montażowej min-max wynosi od 661 mm do 1161 mm, co odpowiada pozycji całkowicie schowanego i całkowicie wysuniętego tłoka.

Zastosowanie i właściwości użytkowe

Siłownik jednostronny D35150500ST oferuje dużą elastyczność w zakresie integracji z różnymi systemami. Jego konstrukcja umożliwia zastosowanie wszystkich rodzajów zamocowań, co czyni go uniwersalnym komponentem w budowie maszyn. Elementy metalowe są pokryte podkładem, co stanowi dodatkową warstwę ochrony przed korozją i czynnikami zewnętrznymi.

Podczas projektowania układu hydraulicznego z udziałem tego siłownika należy uwzględnić ograniczenia dotyczące obciążeń bocznych. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez urządzenie. Przekroczenie tego parametru może prowadzić do przedwczesnego zużycia uszczelnień i elementów prowadzących.

Dzięki gotowości do użycia out-of-the-box oraz solidnej konstrukcji, siłownik ten stanowi niezawodne wsparcie w aplikacjach wymagających precyzyjnego ruchu liniowego w jednym kierunku, z powrotem realizowanym zazwyczaj przez siłę zewnętrzną (np. grawitację lub sprężynę). Jest to rozwiązanie dedykowane dla profesjonalistów oczekujących wysokiej jakości wykonania i zgodności z rygorystycznymi normami bezpieczeństwa.
