Siłownik jednostronny z mocowaniem 25/200, min-max 290-490mm

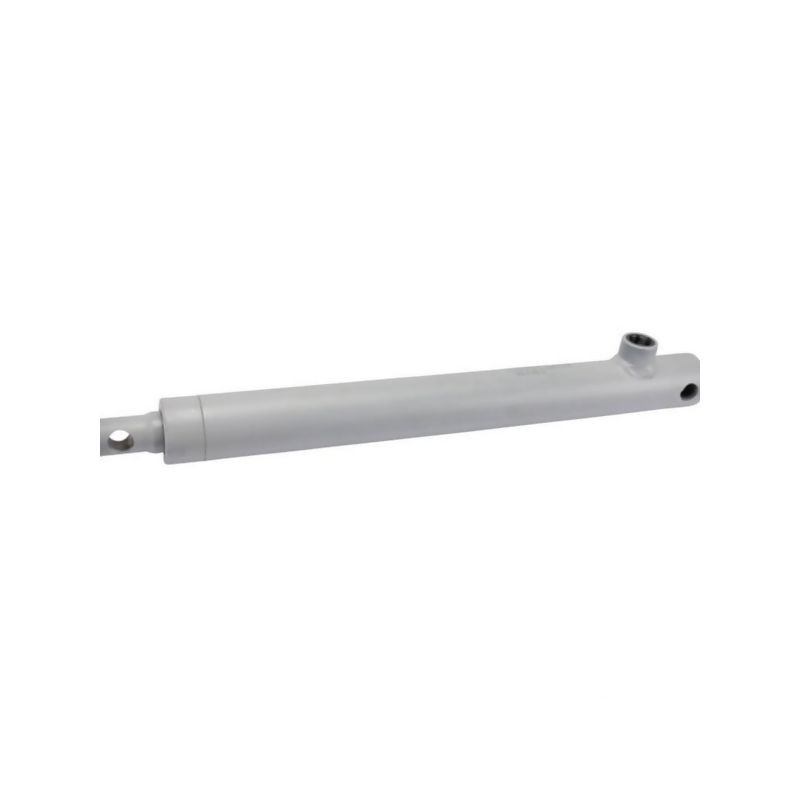

Profesjonalny siłownik hydrauliczny jednostronny D35125200CB

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35125200CB (referencja dostawcy EPL25200CB). Jest to urządzenie z kategorii uniwersalnej, zaprojektowane z myślą o zastosowaniach wymagających precyzyjnego i bezpiecznego przesuwu liniowego. Konstrukcja tego modelu wyróżnia się innowacyjnym podejściem do inżynierii hydrauliki siłowej, co przekłada się na wysoką niezawodność w codziennej eksploatacji.

Siłownik dostarczany jest jako element całkowicie zmontowany, gotowy do natychmiastowej instalacji i użytkowania. Taka forma dostawy eliminuje konieczność składania podzespołów przez użytkownika, co oszczędza czas i minimalizuje ryzyko błędów montażowych. Produkt charakteryzuje się długą żywotnością oraz wysokim poziomem bezpieczeństwa pracy, co jest kluczowe w aplikacjach przemysłowych, warsztatowych oraz rolniczych.

Kluczowe cechy konstrukcyjne i zalety

Zastosowanie specjalnego pierścienia zabezpieczającego na tłoku stanowi istotny element konstrukcyjny, wpływający na trwałość mechanizmu. Dzięki temu rozwiązaniu siłownik jest odporny na przeciążenia i zapewnia stabilną pracę nawet przy zmiennych obciążeniach. Powierzchnia elementu jest pokryta podkładem, co stanowi dodatkową warstwę ochrony przed korozją i czynnikami zewnętrznymi.

Do głównych zalet tego modelu należą:

• Całkowite zmontowanie fabryczne – produkt ready-to-use.
• Innowacyjna konstrukcja zapewniająca stabilność pracy.
• Specjalny pierścień zabezpieczający tłoka dla zwiększenia bezpieczeństwa.
• Długa żywotność dzięki wysokiej jakości wykonania.
• Możliwość zastosowania wszystkich rodzajów zamocowań, co zwiększa uniwersalność użycia.

Parametry techniczne i wymiary

Siłownik posiada średnicę tłoczyska (ØA) wynoszącą 25 mm oraz średnicę wewnętrzną (ØB) równą 30 mm. Zewnętrzna średnica korpusu (ØC) to 40 mm. Skok roboczy urządzenia wynosi 200 mm, co pozwala na precyzyjne sterowanie ruchem w zadanym zakresie.

Kluczowym parametrem jest maksymalne ciśnienie robocze, które wynosi aż 250 BAR. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od maksymalnego obciążenia powodującego wyboczenie. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Dokładne wartości obciążeń krytycznych można zweryfikować w dedykowanym oprogramowaniu cylindra.

Specyfikacja wymiarowa i montażowa

Elementy mocujące zostały zaprojektowane z myślą o elastyczności instalacji. Rozstaw otworów montażowych (G) w pozycji minimalnej wynosi 290 mm, a całkowity zakres długości montażowej (min-max) to 290-490 mm. Średnica otworu montażowego po stronie cylindra oraz po stronie tłoczyska wynosi 14,2 mm, co jest standardem dla tego typu mocowań.

Dodatkowe wymiary istotne przy projektowaniu zabudowy:

• Średnica gwintu mocowania po stronie cylindra: 3/8 cala.
• Długość głowicy mocowania: 28 mm.
• Średnica zewnętrzna głowicy mocowania: 22 mm.
• Średnica wewnętrzna przyłączy oleju: 14,2 mm.
• Wymiar K (od osi otworu mocowania do końca tłoczyska): 14 mm.
• Wymiar od osi przyłącza oleju do osi otworu mocowania: 40 mm.

Siłownik jednostronny z mocowaniem 25/200 to solidne rozwiązanie dla systemów wymagających dużych sił przy kompaktowych wymiarach zewnętrznych. Dzięki wysokiemu ciśnieniu roboczemu i precyzyjnie wykonanym elementom ruchomym, urządzenie spełnia oczekiwania najbardziej wymagających aplikacji hydraulicznych.
