Siłownik jednostronny z mocowaniem 30/100, min-max 204-304mm

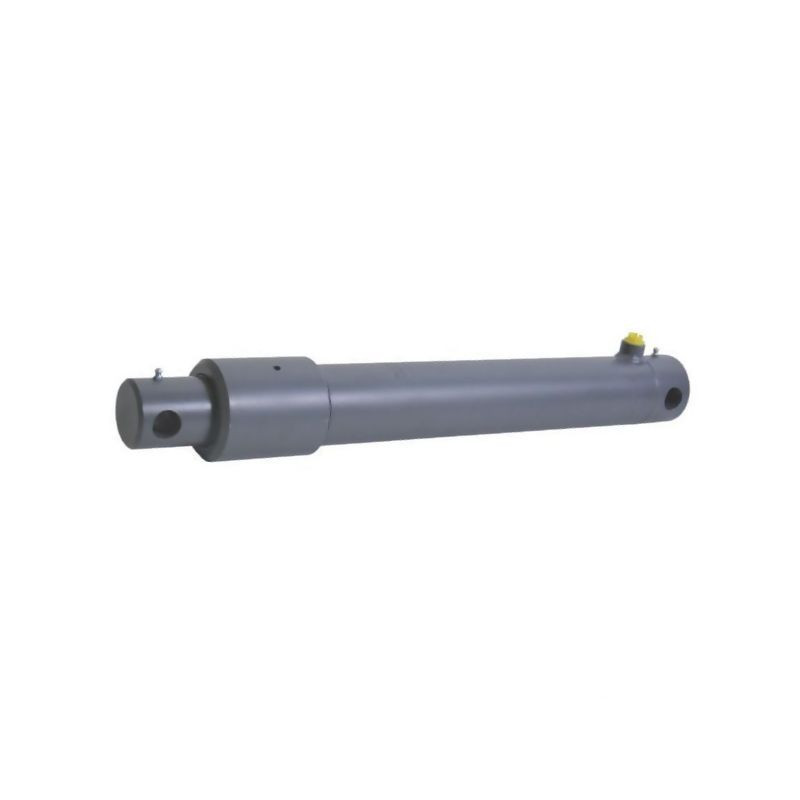

Profesjonalny siłownik hydrauliczny jednostronny D35130100ST

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35130100ST i dostawczym numerem referencyjnym EPL30100ST. Jest to urządzenie typu EPL-ST, zaprojektowane do zastosowań uniwersalnych w branży rolniczej, budowlanej oraz przemysłowej. Siłownik charakteryzuje się solidną, spawaną konstrukcją z nakrętką głowicową wykonaną z jednego elementu, co gwarantuje wysoką wytrzymałość mechaniczną i odporność na trudne warunki pracy.

Kluczowe parametry techniczne i wymiary

Urządzenie zostało zaprojektowane z myślą o precyzyjnym dopasowaniu do istniejących instalacji hydraulicznych. Poniżej znajdują się szczegółowe dane techniczne, które należy wziąć pod uwagę przy doborze komponentu:

• Średnica tłoczyska: 30 mm
• Skok tłoka (A): 100 mm
• Maksymalne ciśnienie robocze: 250 bar
• Przyłącze hydrauliczne: 1/4 cala
• Długość montażowa B (min): 204 mm
• Długość montażowa B (max): 304 mm (wynikająca ze skoku)
• Wymiar C: 50 mm
• Wymiar E: 60 mm
• Odstęp G: 24 mm
• Wymiar H: 22 mm
• Wymiar F: 15,2 mm

Budowa i materiały wykonania

Długowieczność siłownika zapewniają starannie dobrane materiały konstrukcyjne. Rura cylindra wykonana jest ze stali St52 oraz H10, co zapewnia odpowiednią sztywność i odporność na odkształcenia. Tłoczysko, kluczowy element przenoszący siłę, wykonano z materiałów 20MnV6 lub C45 i poddano procesowi chromowania na twardo. Powierzchnia tłoczyska charakteryzuje się chropowatością Ra 0,25, co minimalizuje tarcie uszczelnień i zapobiega wyciekom oleju.

Nakrętka głowicowa została odlana z żeliwa, a złączka rurowa do spawania wykonana jest ze stali. Wewnątrz cylindra znajduje się specjalny pierścień prowadzący wykonany z tworzywa sztucznego, który stabilizuje pracę tłoczyska. Całość jest pokryta podkładem, co ułatwia finalne zabezpieczenie antykorozyjne przed montażem.

Zastosowanie i bezpieczeństwo pracy

Siłownik jednostronny z mocowaniem otworowym jest dostarczany jako produkt całkowicie zmontowany, gotowy do natychmiastowej instalacji i użytkowania. Jego innowacyjna konstrukcja zapewnia wysoki poziom bezpieczeństwa podczas eksploatacji. Należy jednak pamiętać o przestrzeganiu limitów obciążeniowych:

• Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej.
• Maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie.
• Dla precyzyjnego określenia granic wyboczenia zaleca się korzystanie z dedykowanego oprogramowania cylindra.

Dzięki możliwościom różnorodnych rodzajów zamocowania oraz uniwersalnej kategorii zastosowania, siłownik ten sprawdzi się w wielu aplikacjach wymagających niezawodnego napędu liniowego. Produkt objęty jest wsparciem technicznym w zakresie hydrauliki oraz inżynierii.
