Siłownik jednostronny z mocowaniem 40/700, min-max 830-1530mm

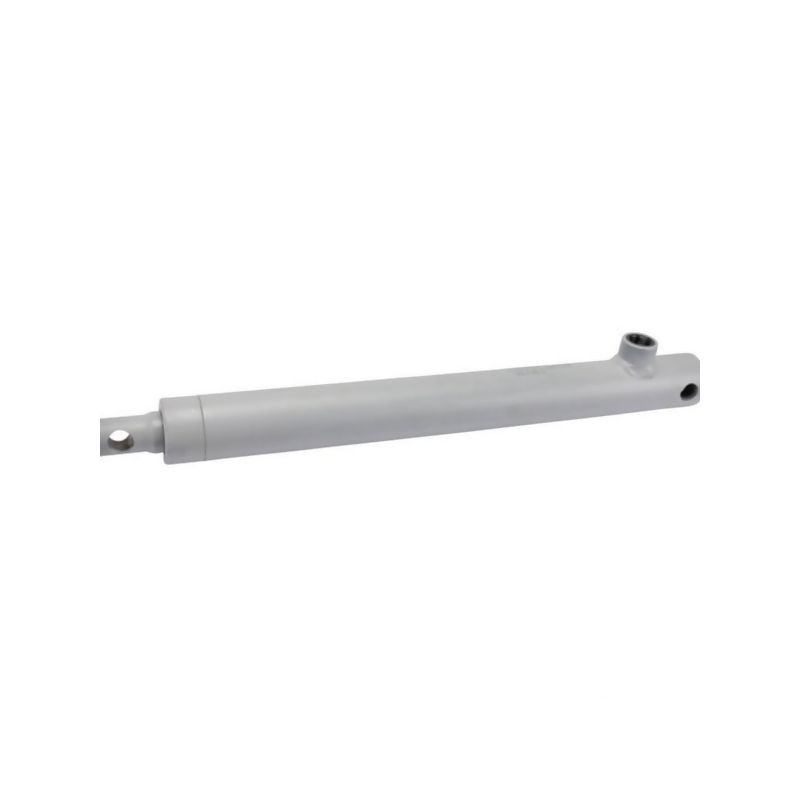

Profesjonalny siłownik hydrauliczny jednostronny D35140700CB

Prezentowany produkt to zaawansowany technicznie siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35140700CB. Jest to urządzenie zaprojektowane z myślą o zastosowaniach uniwersalnych w branży rolniczej, budowlanej oraz przemysłowej, gdzie wymagana jest niezawodna praca pod wysokim ciśnieniem. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji wstępnej.

Kluczową cechą konstrukcyjną tego modelu jest innowacyjne rozwiązanie tłoka, wyposażonego w specjalny pierścień zabezpieczający. Taka budowa znacząco podnosi poziom bezpieczeństwa podczas eksploatacji oraz przekłada się na wydłużoną żywotność całego mechanizmu. Siłownik charakteryzuje się solidnym wykonaniem, a jego powierzchnia jest pokryta podkładem, co stanowi skuteczną barierę przed korozją i czynnikami zewnętrznymi.

Parametry techniczne i wymiary

Siłownik został zaprojektowany do pracy w wymagających warunkach, oferując wysokie parametry wytrzymałościowe. Maksymalne dopuszczalne ciśnienie robocze wynosi aż 250 BAR, co pozwala na generowanie znacznych sił roboczych. Konstrukcja opiera się na tłoczysku o średnicy 40 mm (ØA) oraz cylindrze o średnicy wewnętrznej 50 mm (ØB) i zewnętrznej 60 mm (ØC).

Istotnym aspektem jest geometria montażowa oraz zakres pracy. Skok tłoczyska wynosi 700 mm, co w połączeniu z wymiarami konstrukcyjnymi daje szeroki zakres długości montażowej od 830 mm do 1530 mm. Rozstaw otworów montażowych (G) wynosi minimum 830 mm, co zapewnia stabilne mocowanie w różnych układach kinematycznych maszyn.

Kompatybilność i montaż

Urządzenie oferuje dużą elastyczność w zakresie integracji z istniejącymi systemami hydraulicznymi. Możliwe jest zastosowanie wszystkich rodzajów zamocowania, co czyni go wszechstronnym elementem napędowym. Przyłącza oleju posiadają średnicę wewnętrzną 23 mm, a gwint mocowania po stronie cylindra to standardowy rozmiar 3/8 cala.

Wymiary montażowe zostały precyzyjnie określone, aby ułatwić dobór odpowiednich punktów zaczepienia:

• Średnica otworu montażowego (strona cylindra i tłoczyska): 23 mm
• Długość głowicy mocowania: 44 mm
• Średnica zewnętrzna głowicy mocowania: 37 mm
• Wymiar K (od osi otworu mocowania do końca tłoczyska): 22 mm
• Wymiar od osi przyłącza oleju do osi otworu mocowania: 47 mm

Bezpieczeństwo i obciążenia

Podczas projektowania układów z wykorzystaniem tego siłownika należy pamiętać o ograniczeniach dotyczących obciążeń bocznych. Maksymalne dopuszczalne obciążenie promieniowe jest ograniczone do 10% siły osiowej. Przekroczenie tej wartości może prowadzić do przedwczesnego zużycia uszczelnień lub uszkodzenia mechanizmu.

Maksymalne obciążenie powodujące wyboczenie jest zależne od konkretnego ciśnienia roboczego i powinno być weryfikowane przy użyciu dedykowanego oprogramowania doboru cylindrów. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, siłownik D35140700CB gwarantuje stabilną pracę i wysoki poziom bezpieczeństwa operatora.
