Siłownik jednostronny z mocowaniem 30/300, min-max 400-700mm

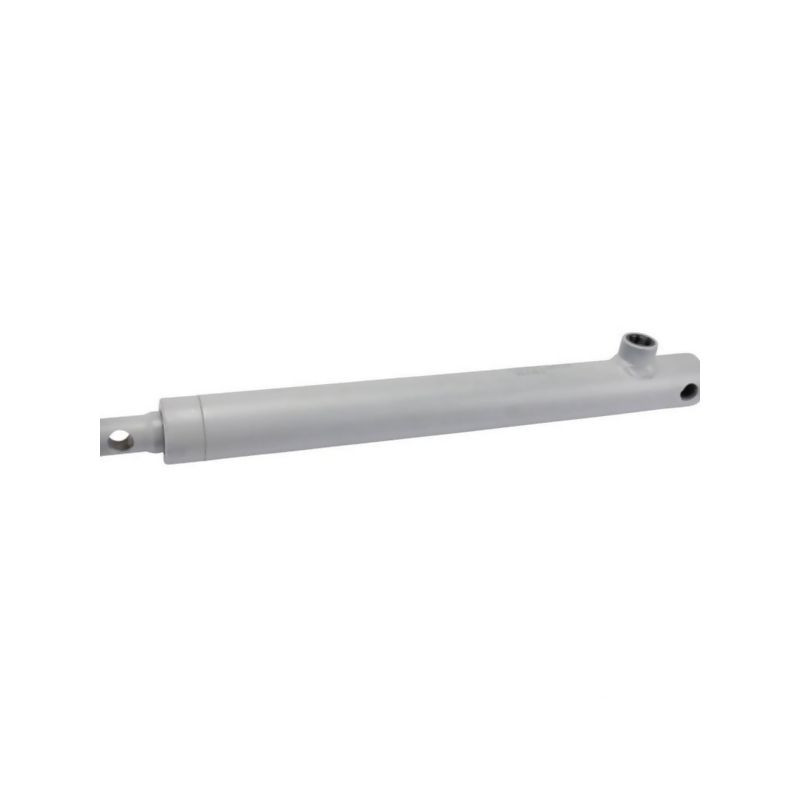

Siłownik hydrauliczny jednostronny D35130300CB – precyzja i wytrzymałość

Prezentowany siłownik jednostronnego działania z mocowaniem, oznaczony indeksem D35130300CB, to zaawansowane technicznie urządzenie zaprojektowane do zastosowań uniwersalnych w przemyśle, rolnictwie oraz warsztatach mechanicznych. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe użycie po podłączeniu do instalacji hydraulicznej. Innowacyjna konstrukcja oraz zastosowanie specjalnego pierścienia zabezpieczającego na tłoku gwarantują wysoką niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach eksploatacyjnych.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się średnicą wewnętrzną (ØB) wynoszącą 40 mm oraz średnicą zewnętrzną (ØC) równą 50 mm. Tłoczysko o średnicy (ØA) 30 mm zapewnia odpowiednią siłę wysuwu przy zachowaniu kompaktowych wymiarów obudowy. Skok tłoczyska wynosi 300 mm, co pozwala na efektywne realizowanie zadań wymagających precyzyjnego ruchu liniowego.

Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem, z maksymalnym ciśnieniem roboczym sięgającym 250 BAR. Należy pamiętać, że rzeczywiste maksymalne ciśnienie robocze może zależeć od obciążenia powodującego wyboczenie, które powinno być weryfikowane przy użyciu dedykowanego oprogramowania cylindra. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej, co jest kluczowe dla zachowania długiej żywotności uszczelnień i prowadnic.

Konstrukcja i mocowanie

Siłownik wyposażony jest w uniwersalne mocowanie, które zapewnia elastyczność montażu. Rozstaw otworów montażowych (G) wynosi minimalnie 400 mm, a maksymalnie 700 mm, co odpowiada zakresowi podanemu w skróconym opisie. Średnica otworu montażowego po stronie cylindra oraz po stronie tłoczyska wynosi 16,2 mm, co umożliwia zastosowanie standardowych sworzni lub śrub mocujących.

Istotnym elementem konstrukcyjnym są wymiary geometryczne głowicy i przyłączy. Długość głowicy mocowania wynosi 34 mm, a jej średnica zewnętrzna to 27 mm. Wymiar od osi otworu mocowania do końca tłoczyska (K) wynosi 18 mm, natomiast odległość od osi przyłącza oleju do osi otworu mocowania to 42 mm. Średnica wewnętrzna przyłączy oleju wynosi 16,2 mm, a gwint mocowania po stronie cylindra to standardowy rozmiar 3/8 cala.

Zalety i zastosowanie

Dzięki pokryciu podkładem, siłownik jest odporny na korozję i czynniki zewnętrzne, co wydłuża jego żywotność. Konstrukcja typu single acting (jednostronnego działania) sprawia, że jest to rozwiązanie idealne do aplikacji, gdzie powrót tłoczyska odbywa się pod wpływem siły zewnętrznej (np. ciężaru lub sprężyny), a wysuw realizowany jest ciśnieniem oleju.

• Całkowicie zmontowany, gotowy do instalacji.
• Wysoki poziom bezpieczeństwa pracy dzięki specjalnemu pierścieniowi zabezpieczającemu.
• Możliwość różnych rodzajów zamocowania dzięki uniwersalnej konstrukcji.
• Wytrzymałość na ciśnienie do 250 BAR.
• Precyzyjne wymiary montażowe zapewniające kompatybilność z typowymi uchwytami.

Siłownik D35130300CB to wybór dla profesjonalistów oczekujących solidnego komponentu hydraulicznego o sprawdzonych parametrach i łatwej integracji z istniejącymi systemami.
