Siłownik jednostronny z mocowaniem 25/300, min-max 390-690mm

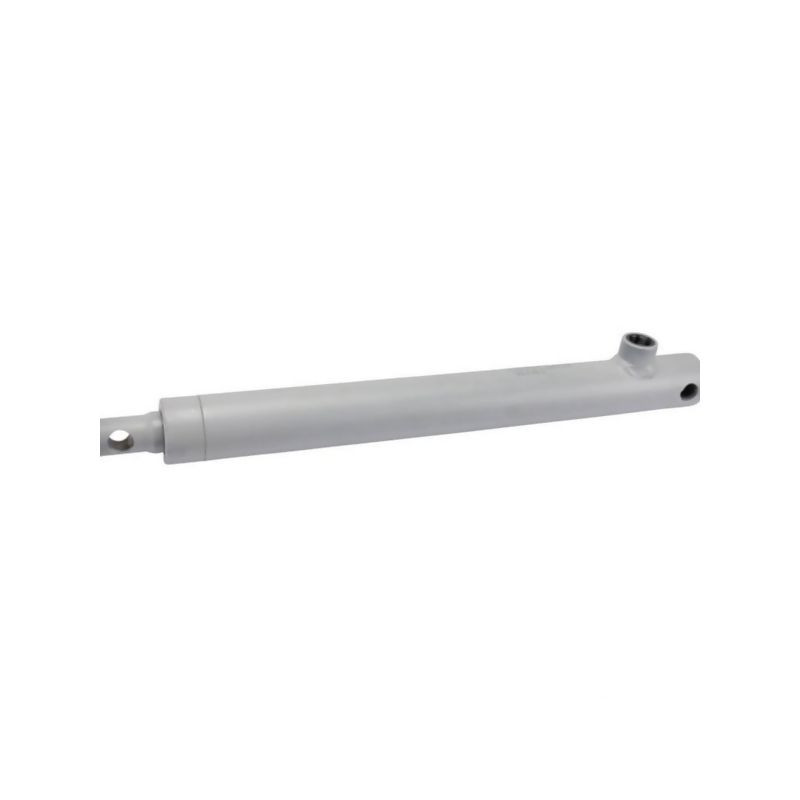

Profesjonalny siłownik hydrauliczny jednostronny D35125300CB

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35125300CB i referencją dostawcy EPL25300CB. Jest to urządzenie zaprojektowane do zastosowań uniwersalnych w branży przemysłowej, rolniczej oraz warsztatowej, gdzie wymagana jest precyzyjna i bezpieczna praca pod wysokim ciśnieniem. Siłownik dostarczany jest w stanie całkowicie zmontowanym, co pozwala na jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji wstępnej.

Konstrukcja tego modelu opiera się na innowacyjnych rozwiązaniach inżynieryjnych, które zapewniają długą żywotność oraz wysoki poziom bezpieczeństwa podczas eksploatacji. Kluczowym elementem budowy jest specjalny pierścień zabezpieczający umieszczony na tłoku, który chroni mechanizm przed uszkodzeniami i zapewnia stabilność pracy nawet przy zmiennych obciążeniach. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbki, siłownik charakteryzuje się odpornością na trudne warunki pracy.

Kluczowe parametry techniczne i wymiary

Siłownik wyróżnia się kompaktową, a jednocześnie wytrzymałą budową. Głównymi wymiarami roboczymi są średnica tłoczyska wynosząca 25 mm oraz średnica wewnętrzna cylindra równa 30 mm. Skok tłoczyska wynosi 300 mm, co pozwala na precyzyjne sterowanie ruchem w szerokim zakresie zastosowań. Całkowita długość montażowa urządzenia jest regulowana w zakresie od 390 mm do 690 mm, co zapewnia dużą elastyczność przy dopasowywaniu siłownika do istniejących konstrukcji maszyn.

Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem roboczym, które może osiągać maksymalnie 250 BAR. Należy jednak pamiętać, że maksymalne dopuszczalne ciśnienie jest zależne od obciążenia powodującego wyboczenie tłoczyska. Zaleca się korzystanie z dedykowanego oprogramowania cylindra w celu weryfikacji maksymalnego obciążenia wyboczeniowego dla konkretnej konfiguracji pracy. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, co jest kluczowe dla zachowania trwałości uszczelnień i prowadnic.

Budowa, mocowanie i zastosowanie

Siłownik posiada wszechstronne możliwości mocowania, co czyni go rozwiązaniem uniwersalnym (kategoria zastosowania: Universal). Elementy zewnętrzne są pokryte podkładem, co stanowi skuteczną ochronę antykorozyjną i przedłuża żywotność produktu. Przyłącza hydrauliczne zlokalizowane są w sposób zapewniający ergonomiczną instalację.

• Średnica zewnętrzna cylindra (ØC): 40 mm
• Średnica tłoczyska (ØA): 25 mm
• Średnica wewnętrzna (ØB): 30 mm
• Skok roboczy: 300 mm
• Długość montażowa (min-max): 390-690 mm
• Maksymalne ciśnienie robocze: 250 BAR
• Rozstaw otworów montażowych min. (G): 390 mm
• Średnica otworu montażowego (strona cylindra i tłoczyska): 14,2 mm
• Gwint mocowania (strona cylindra): 3/8 cala
• Długość głowicy mocowania: 28 mm
• Średnica zewnętrzna głowicy mocowania: 22 mm
• Wymiar K (od osi otworu mocowania do końca tłoczyska): 14 mm
• Wymiar od osi przyłącza oleju do osi otworu mocowania: 40 mm
• Średnica wewnętrzna przyłączy oleju: 14,2 mm

Dzięki gotowości do natychmiastowego użycia oraz solidnej konstrukcji, siłownik D35125300CB stanowi niezawodne wsparcie w systemach hydraulicznych wymagających precyzji i wytrzymałości. Jego wszechstronność mocowania oraz standardowe wymiary przyłączy ułatwiają integrację z różnorodnymi maszynami i urządzeniami.
