Siłownik jednostronny z mocowaniem 50/200, min-max 361-561mm

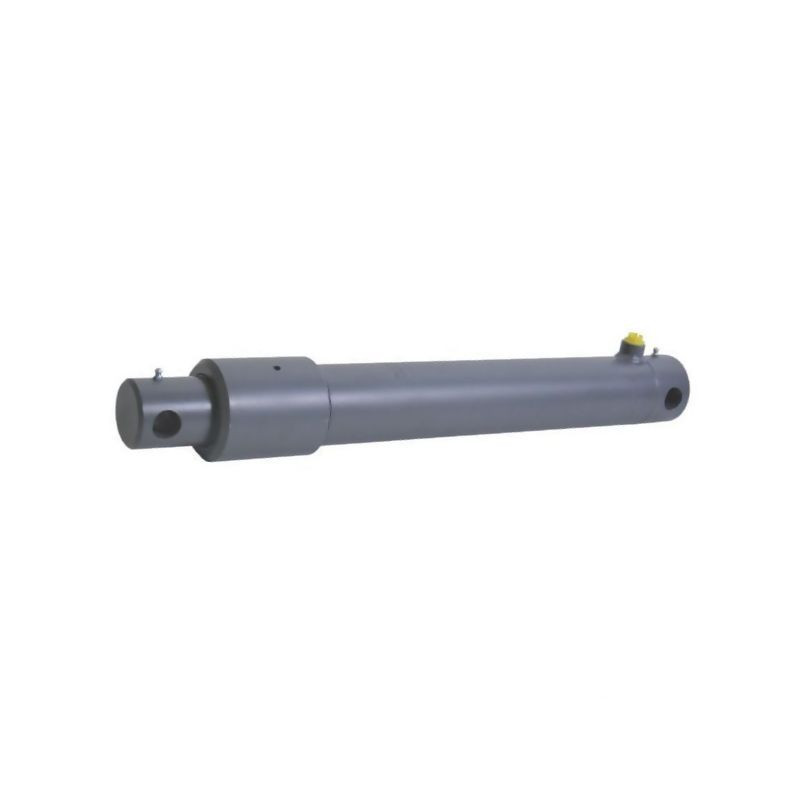

Siłownik hydrauliczny jednostronny D35150200ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35150200ST i referencją dostawcy EPL50200ST. Jest to urządzenie typu EPL-ST, zaprojektowane do pracy w warunkach wymagających wysokiej niezawodności i precyzji. Konstrukcja opiera się na sprawdzonych rozwiązaniach inżynieryjnych, co zapewnia długą żywotność oraz wysoki poziom bezpieczeństwa podczas eksploatacji w maszynach rolniczych, budowlanych czy przemysłowych.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się średnicą tłoczyska wynoszącą 50 mm oraz skokiem roboczym 200 mm. Dzięki tym parametrom urządzenie generuje odpowiednią siłę przy zachowaniu kompaktowych wymiarów zewnętrznych. Całkowita długość montażowa w stanie złożonym (wymiar B) wynosi 361 mm, a po wysunięciu tłoczyska osiąga maksymalnie 561 mm. Istotne wymiary konstrukcyjne obejmują również odległość między otworami mocującymi (wymiar C) równą 70 mm, szerokość mocowania (wymiar E) 80 mm, oraz wysokość elementu mocującego (wymiar H) 35 mm. Odstęp G wynosi 37 mm, a średnica otworu mocowania F to 25,4 mm.

Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi 250 BAR. Należy pamiętać, że rzeczywiste dopuszczalne ciśnienie może zależeć od obciążenia powodującego wyboczenie tłoczyska, które należy weryfikować przy użyciu dedykowanego oprogramowania cylindra. Maksymalne dopuszczalne obciążenie promieniowe jest ograniczone do 10% siły osiowej, co wymusza dbałość o prawidłowe osiowe ustawienie siłownika podczas montażu.

Konstrukcja i materiały wykonania

Siłownik dostarczany jest jako element całkowicie zmontowany, gotowy do natychmiastowego użycia po podłączeniu instalacji hydraulicznej. Zastosowano innowacyjną konstrukcję z specjalnym pierścieniem zabezpieczającym na tłoku, co zwiększa odporność na zanieczyszczenia i uszkodzenia mechaniczne.

Dobór materiałów gwarantuje wytrzymałość na trudne warunki pracy:

• Rura cylindra wykonana jest ze stali gatunku St52 oraz H10.
• Tłoczysko wykonane ze stali 20MnV6 lub C45, poddane procesowi chromowania na twardo z chropowatością powierzchni Ra 0,25, co zapewnia doskonałe właściwości ślizgowe i odporność na korozję.
• Nakrętka głowicowa wykonana z żeliwa, zintegrowana w spawaną konstrukcję jako jeden element.
• Złączka rurowa do spawania wykonana ze stali.
• Pierścień prowadzący wykonany z tworzywa sztucznego.

Elementy zewnętrzne są pokryte podkładem antykorozyjnym, co stanowi solidną bazę pod ewentualne malowanie końcowe lub zapewnia ochronę w stanie surowym.

Mocowanie i przyłącza hydrauliczne

Siłownik wyposażony jest w uniwersalne mocowanie typu otwór, które umożliwia różnorodne sposoby zabudowy w mechanizmach maszyn. Przyłącze hydrauliczne zrealizowano w standardzie 3/8 cala, co jest powszechnie stosowanym rozwiązaniem w układach hydraulicznych średniej i dużej mocy. Konstrukcja spawana z nakrętką głowicową zapewnia sztywność i trwałość połączeń.

Zalety użytkowe modelu EPL50200ST

• Gotowość do pracy bezpośrednio po rozpakowaniu – produkt całkowicie zmontowany.
• Wysoka odporność na zużycie dzięki chromowanemu tłoczysku i wytrzymałym materiałom konstrukcyjnym.
• Bezpieczeństwo pracy zapewnione przez specjalny pierścień zabezpieczający i precyzyjne wykonanie.
• Uniwersalność zastosowań dzięki kategorii "Universal" i standardowym wymiarom mocowania.
