Siłownik hydrauliczny jednostronny D35130500ST o skoku 500 mm i średnicy tłoczyska 30 mm. Urządzenie całkowicie zmontowane, gotowe do pracy pod ciśnieniem do 250 BAR. Wymiary montażowe w zakresie 604-1104 mm, przyłącze 1/4 cala.

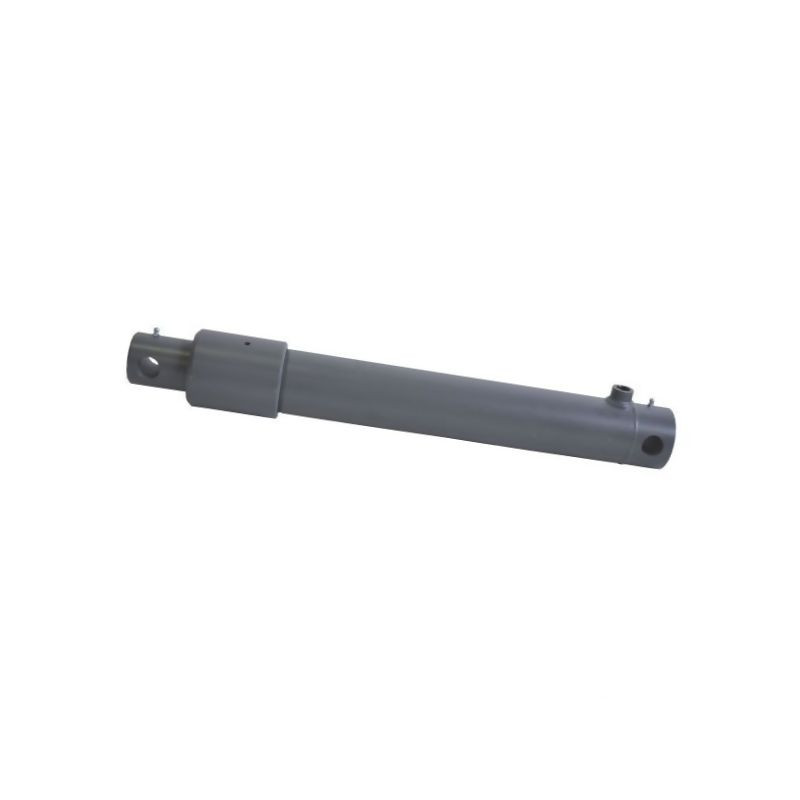

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony symbolem D35130500ST (referencja dostawcy: EPL30500ST). Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnych zastosowaniach przemysłowych oraz rolniczych. Konstrukcja tego elementu hydrauliki siłowej wyróżnia się innowacyjnymi rozwiązaniami inżynieryjnymi, które zapewniają wysoki poziom bezpieczeństwa pracy oraz długą żywotność nawet w trudnych warunkach operacyjnych.
Siłownik charakteryzuje się solidną budową spawaną, gdzie nakrętka głowicowa wykonana jest z jednego elementu, co zwiększa sztywność i odporność na obciążenia. Kluczowym elementem konstrukcyjnym jest specjalny pierścień zabezpieczający umieszczony na tłoku, który dodatkowo stabilizuje pracę mechanizmu. Produkt posiada fabryczne pokrycie podkładem, co stanowi doskonałą bazę pod ewentualne malowanie lub zapewnia podstawową ochronę antykorozyjną.
Zgodnie z danymi technicznymi, siłownik posiada średnicę tłoczyska wynoszącą 30 mm. Skok roboczy urządzenia to 500 mm, co przekłada się na wymiary montażowe w zakresie od 604 mm (wymiar B – długość zamknięta) do 1104 mm (długość maksymalna po wysunięciu). Istotnym parametrem jest również wymiar C wynoszący 50 mm oraz wymiar E równy 60 mm. Odstęp G wynosi 24 mm, a wymiar H to 22 mm. Średnica F została określona na poziomie 15,2 mm.
Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi 250 BAR. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od maksymalnego obciążenia powodującego wyboczenie tłoczyska, które powinno być weryfikowane przy użyciu dedykowanego oprogramowania cylindra. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej.
Dobór materiałów zapewniających trwałość siłownika został przeprowadzony z myślą o intensywnym użytkowaniu. Rura cylindra wykonana jest ze stali gatunku St52 oraz H10. Tłoczysko, wykonane ze stali 20MnV6 lub C45, zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25, co minimalizuje tarcie i zużycie uszczelnień. Nakrętka głowicowa wykonana jest z wytrzymałego żeliwa, natomiast złączka rurowa do spawania ze stali. Elementem prowadzącym jest pierścień z tworzywa sztucznego.
Siłownik typu EPL-ST wyposażony jest w przyłącze hydrauliczne o gwincie 1/4 cala. Konstrukcja umożliwia różne rodzaje zamocowania, w tym mocowanie poprzez otwór, co czyni go uniwersalnym elementem w kategoriach zastosowań. Dzięki temu, że produkt dostarczany jest jako całkowicie zmontowany, czas potrzebny na jego wdrożenie do systemu hydraulicznego jest znacząco skrócony.
