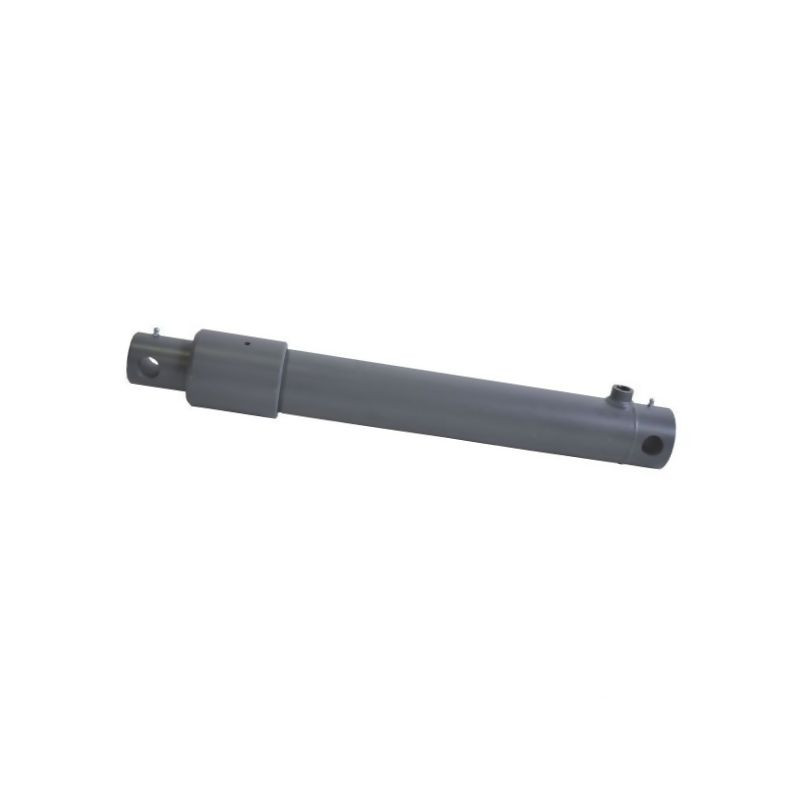

Siłownik jednostronny z mocowaniem 30/400, min-max 505-905mm

Siłownik hydrauliczny jednostronny D35130400ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35130400ST. Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnorodnych układach hydraulicznych. Konstrukcja typu EPL-ST charakteryzuje się wysoką wytrzymałością i została zaprojektowana z myślą o uniwersalnym zastosowaniu w maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczowym elementem zapewniającym bezpieczeństwo i trwałość pracy jest specjalny pierścień zabezpieczający umieszczony na tłoku. Dzięki innowacyjnej konstrukcji oraz zastosowaniu wysokiej jakości materiałów, siłownik oferuje długą żywotność nawet przy intensywnym użytkowaniu. Produkt dostarczany jest w stanie gotowym do pracy, co eliminuje konieczność dodatkowego montażu wewnętrznych elementów.

Parametry techniczne i wymiary

Siłownik posiada średnicę tłoczyska wynoszącą 30 mm oraz skok roboczy równy 400 mm. Całkowite wymiary montażowe są kluczowe dla prawidłowego doboru urządzenia do istniejącej konstrukcji maszyny. Długość całkowita w stanie złożonym (B) wynosi 505 mm, natomiast po wysunięciu tłoczyska długość ta zwiększa się proporcjonalnie do skoku. Minimalna długość montażowa to 505 mm, a maksymalna wynosi 905 mm.

Inne istotne wymiary konstrukcyjne obejmują:

• Wymiar C: 50 mm
• Wymiar E: 60 mm
• Wymiar F: 15,2 mm
• Wymiar H: 22 mm
• Odstęp G: 24 mm

Przyłącze hydrauliczne ma gwint 1/4 cala, co jest standardem w wielu układach niskiego i średniego ciśnienia. Rodzaj mocowania to otwór, co pozwala na elastyczne dopasowanie siłownika do różnych punktów zaczepienia w mechanizmie.

Materiały wykonania i wytrzymałość

Trwałość siłownika wynika z zastosowania sprawdzonych materiałów konstrukcyjnych. Rura cylindra wykonana jest ze stali St52 lub H10, co gwarantuje odporność na wysokie obciążenia mechaniczne. Tłoczysko wykonane ze stali 20MnV6 lub C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień i chroni przed korozją oraz zarysowaniami.

Nakrętka głowicowa wykonana jest z żeliwa jako jeden element ze spawaną konstrukcją, co zwiększa sztywność całego zespołu. Złączka rurowa do spawania wykonana jest ze stali, a pierścień prowadzący z tworzywa sztucznego, zapewniając cichą i płynną pracę.

Zasady eksploatacji i ograniczenia techniczne

Siłownik przeznaczony jest do pracy z maksymalnym ciśnieniem roboczym wynoszącym 250 BAR. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od obciążenia powodującego wyboczenie tłoczyska. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej działającej na siłownik. Przekroczenie tych wartości może prowadzić do szybkiego zużycia uszczelnień lub uszkodzenia mechanicznego.

Dla precyzyjnego określenia maksymalnego obciążenia powodującego wyboczenie w konkretnych warunkach pracy, zaleca się korzystanie z dedykowanego oprogramowania cylindra. Siłownik pokryty jest podkładem, co stanowi odpowiednią bazę pod ewentualne malowanie ochronne dostosowane do warunków zewnętrznych.
