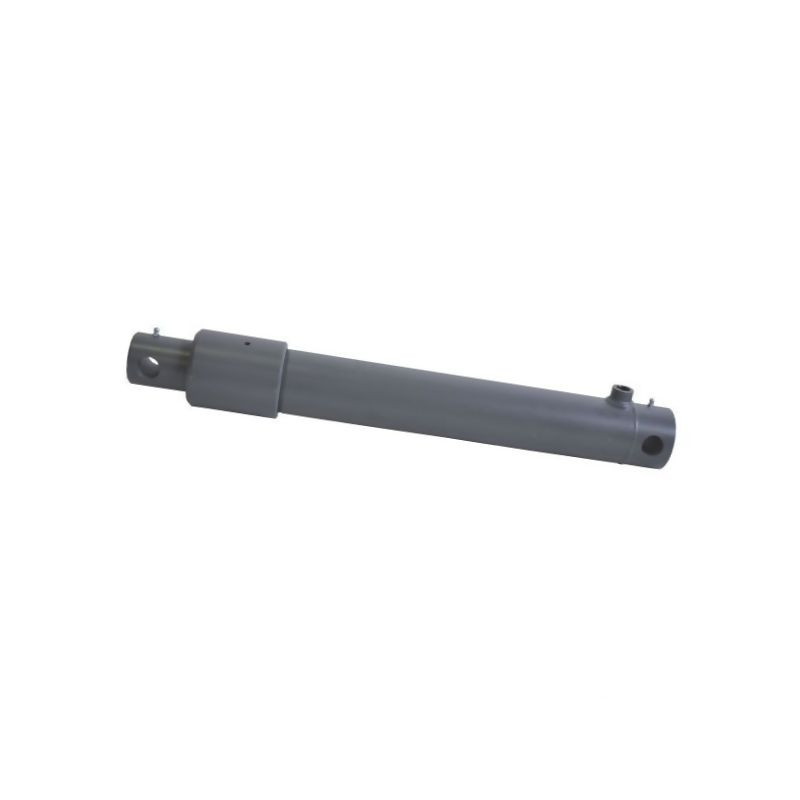

Siłownik hydrauliczny jednostronny D35160400ST o średnicy tłoka 80 mm i tłoczyska 60 mm. Skok roboczy wynosi 400 mm, a całkowita długość mieści się w zakresie 578-978 mm. Urządzenie pracuje pod ciśnieniem do 250 BAR i posiada przyłącze 3/8 cala.
Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony referencją D35160400ST (kod dostawcy EPL60400ST). Jest to element konstrukcyjny typu EPL-ST, zaprojektowany do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Dzięki solidnej, spawanej konstrukcji oraz wysokiej jakości materiałom, urządzenie zapewnia długą żywotność i wysoki poziom bezpieczeństwa podczas eksploatacji.
Siłownik dostarczany jest jako element całkowicie zmontowany, gotowy do natychmiastowego użycia po podłączeniu do układu hydraulicznego. Jego innowacyjna konstrukcja obejmuje specjalny pierścień zabezpieczający na tłoku, co zwiększa niezawodność pracy w trudnych warunkach obciążeniowych.
Podstawowe wymiary siłownika determinują jego zastosowanie w konkretnych mechanizmach. Średnica tłoka wynosi 80 mm, natomiast średnica drążka (tłoczyska) to 60 mm. Skok roboczy urządzenia wynosi 400 mm, co przekłada się na całkowitą długość konstrukcyjną w zakresie od 578 mm (wymiar B) do 978 mm przy pełnym wysunięciu.
Ważne wymiary montażowe i konstrukcyjne obejmują:
Przyłącze hydrauliczne zrealizowane jest poprzez złączkę rurową do spawania o gwincie 3/8 cala. Maksymalne ciśnienie robocze, przy którym siłownik zachowuje pełną sprawność i bezpieczeństwo, wynosi 250 BAR.
Dobór materiałów ma kluczowe znaczenie dla odporności siłownika na zużycie i korozję. Rura cylindra wykonana jest ze stali St52 lub H10, co gwarantuje sztywność i wytrzymałość na wysokie ciśnienia. Tłoczysko wykonane ze stali 20MnV6 lub C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień i chroni przed czynnikami zewnętrznymi.
Pozostałe elementy konstrukcyjne również charakteryzują się wysoką jakością:
Całość konstrukcji jest pokryta podkładem antykorozyjnym, co przygotowuje produkt do ewentualnego malowania końcowego lub bezpośredniej pracy w środowisku o umiarkowanej agresywności chemicznej.
Siłownik typu single acting (jednostronnego działania) wymaga odpowiedniego podejścia do obciążeń bocznych. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez urządzenie. Przekroczenie tego limitu może prowadzić do przedwczesnego zużycia uszczelnień i prowadnic.
Maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska. Dla precyzyjnego określenia granic pracy w konkretnym zastosowaniu, zaleca się weryfikację danych w dedykowanym oprogramowaniu cylindra. Rodzaj mocowania to otwór, co umożliwia wszechstronne dopasowanie do różnych typów zawiasów i punktów zaczepienia w maszynach.
