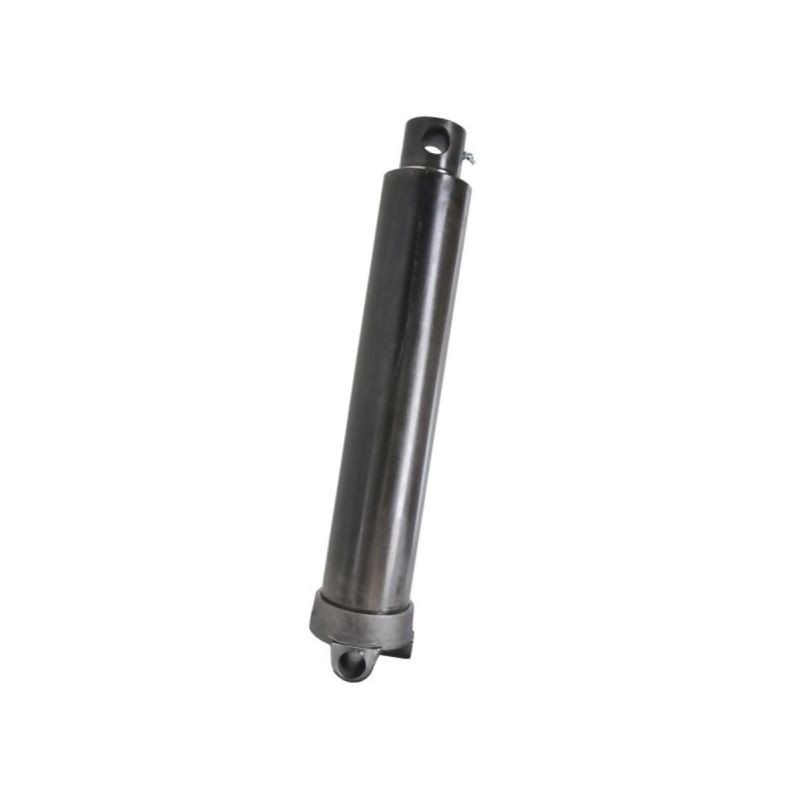

Siłownik teleskopowy 16,1t - 695-1790mm, skok 1095

Profesjonalny siłownik teleskopowy Di Natale-Bertelli TC4627F

Syłownik hydrauliczny teleskopowy o symbolu TC4627F (referencja sklepu D3554627F) to zaawansowane technologicznie rozwiązanie marki Di Natale-Bertelli, zaprojektowane z myślą o wymagających zastosowaniach w budowie pojazdów oraz w systemach wywrotowych przyczep. Konstrukcja ta wyróżnia się kompaktowymi wymiarami montażowymi przy jednoczesnym zachowaniu wysokiej wydajności i udźwigu, co czyni ją idealnym wyborem dla producentów naczep i specjalistycznych maszyn rolniczych.

Kluczowe parametry techniczne i wydajność

Sercem urządzenia jest dwustopniowa konstrukcja teleskopowa, która pozwala na uzyskanie znacznego skoku roboczego przy stosunkowo niewielkiej długości zabudowy. Siłownik charakteryzuje się następującymi parametrami pracy:

• Udźwig maksymalny: 16,1 tony przy ciśnieniu roboczym 180 bar (dotyczy zarówno całości, jak i drugiej sekcji).
• Skok roboczy: 1095 mm, co zapewnia szeroki zakres pracy mechanizmu wywrotu.
• Długość minimalna (zamknięty): 695 mm.
• Długość maksymalna (wysunięty): 1790 mm (wynikająca z sumy długości minimalnej i skoku).
• Ilość sekcji: 2 stopnie teleskopowe.
• Zużycie oleju: 8,3 litra na pełny cykl wysuwu.
• Maksymalna prędkość tłoczyska: 0,5 m/s.

Wytrzymała konstrukcja i materiały

Trwałość siłownika TC4627F zapewniają wysokiej jakości materiały oraz precyzyjne wykonanie. Cylinder wykonany jest ze stali konstrukcyjnej S355J2+N, co gwarantuje odporność na duże obciążenia mechaniczne. Tłoczysko poddane zostało obróbce powierzchniowej Tenifer TF1, co nadaje mu exceptionalną odporność na korozję oraz ścieranie. Gładkość powierzchni tłoczyska wynosi 0.05-0.15 µm, a twardość w skali Vickersa osiąga poziom HV5/12=500/550, co przekłada się na długą żywotność uszczelnień i stabilną pracę w trudnych warunkach.

Uszczelnienia wykonano z poliuretanu, materiału znanego z doskonałej odporności na zużycie i działanie czynników hydraulicznych. Całość konstrukcji spełnia normę DIN 1629, co jest potwierdzeniem jej zgodności z europejskimi standardami bezpieczeństwa i jakości.

Specyfikacja montażowa

Siłownik został zaprojektowany z myślą o łatwej integracji z istniejącymi układami hydraulicznymi. Obie strony montażowe (cylindra oraz tłoczyska) wyposażone są w otwory montażowe. Średnica otworu montażowego po stronie cylindra wynosi 150 mm, a odległość od osi tego otworu do końca cylindra to 30 mm. Po stronie tłoczyska zastosowano wałek boczny o średnicy 36 mm.

Przyłącza hydrauliczne posiadają gwint M36, a długość przyłączy oleju wynosi 150 mm, co ułatwia podłączenie węży hydraulicznych. Mimo imponujących parametrów wytrzymałościowych, siłownik charakteryzuje się niską wagą własną wynoszącą zaledwie 42,5 kg oraz niewielką średnicą zewnętrzną wynoszącą 59 mm.

Zastosowanie i korzyści

Główne obszary zastosowania tego modelu to:

• Siłowniki wychylne do przyczep i naczep wywrotowych.
• Budowa pojazdów specjalistycznych wymagających kompaktowych siłowników o dużym udźwigu.

Dzięki nielakierowanej powierzchni z powłoką Tenifer, siłownik nie wymaga dodatkowej konserwacji antykorozyjnej w standardowych warunkach pracy. Doskonałe właściwości jezdne układu zawieszenia lub wywrotu są bezpośrednim rezultatem precyzyjnej pracy dwustopniowego mechanizmu, który zapewnia płynne i kontrolowane unoszenie ładunku.
