Siłownik teleskopowy z kulą 7-st.

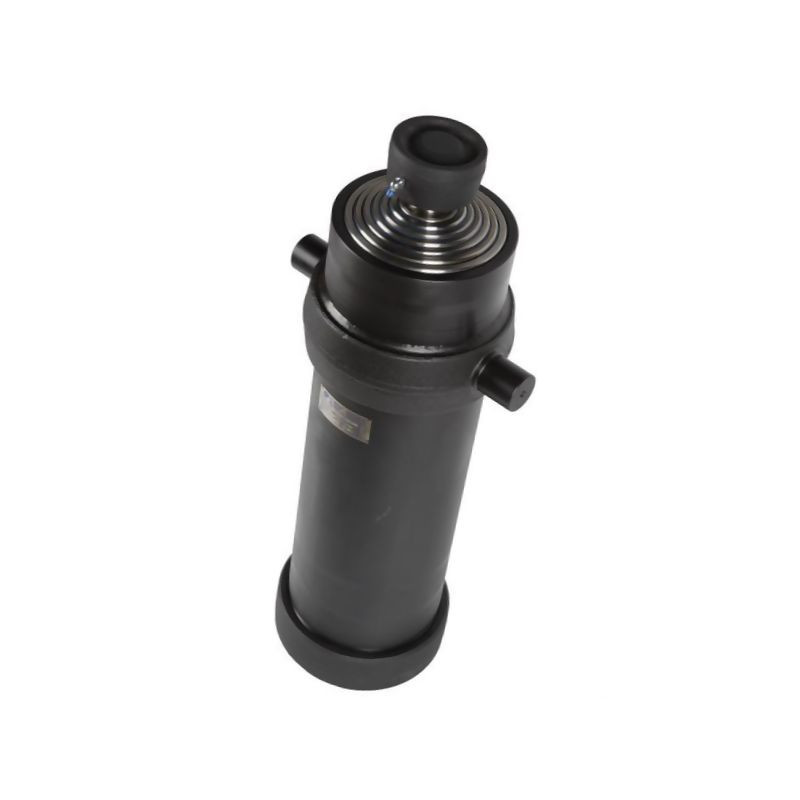

Siłownik teleskopowy Di Natale-Bertelli TC7017 – specyfikacja i zastosowanie

Prezentowany produkt to siedmiostopniowy siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony indeksem D3557017 oraz referencją producenta TC7017. Jest to zaawansowane technicznie urządzenie zaprojektowane do pracy w ciężkich warunkach eksploatacyjnych, typowych dla branży transportowej i rolniczej. Konstrukcja opiera się na wysokiej jakości stali S355J2+N, co gwarantuje wytrzymałość mechaniczną oraz odporność na odkształcenia pod dużym obciążeniem.

Głównym zastosowaniem tego modelu jest napęd mechanizmów wywrotu w przyczepach rolniczych oraz samochodach ciężarowych. Dzięki kompaktowej budowie i dużej liczbie sekcji, siłownik osiąga imponujący skok roboczy przy zachowaniu niewielkich wymiarów montażowych w stanie złożonym. To rozwiązanie idealne dla pojazdów, gdzie przestrzeń montażowa jest ograniczona, a wymagana siła i zakres wysuwu są znaczne.

Kluczowe parametry techniczne i budowa

Siłownik charakteryzuje się siedmioma sekcjami o stopniowo rosnących średnicach, co zapewnia płynność pracy i stabilność podczas wysuwania. Maksymalne ciśnienie robocze wynosi 180 BAR, a pojemność olejowa to aż 19 litrów, co świadczy o dużej wydajności układu. Prędkość maksymalna tłoczyska została określona na poziomie 0,5 m/s, co jest wartością bezpieczną i optymalną dla tego typu zastosowań.

Krytycznym elementem wpływającym na trwałość urządzenia jest specjalistyczne pokrycie Tenifer TF1. Proces ten nadaje powierzchniom wyjątkową odporność korozyjną oraz wysoką twardość (HV5/12=500/550), co jest kluczowe w środowisku narażonym na wilgoć, błoto i chemię rolniczą. Dodatkowo, gładkość powierzchni tłoczyska na poziomie 0.05-0.15 µm minimalizuje tarcie i zużycie uszczelnień.

Szczegółowa specyfikacja wymiarowa

• Liczba sekcji: 7
• Skok całkowity: 1695 mm
• Długość minimalna (złożony): 438 mm
• Średnica zewnętrzna: 190 mm
• Waga: 73,5 kg
• Materiał cylindra: Stal S355J2+N (norma DIN 1629)
• Uszczelnienia: Poliuretan

Średnice poszczególnych sekcji

Konstrukcja teleskopowa składa się z następujących średnic sekcji, co pozwala na precyzyjne dopasowanie do wymagań hydraulicznych układu:

• Sekcja 1: 61 mm
• Sekcja 2: 76 mm
• Sekcja 3: 91 mm
• Sekcja 4: 107 mm
• Sekcja 5: 126 mm
• Sekcja 6: 145 mm
• Sekcja 7 (największa): zgodna z konstrukcją wielostopniową

Mocowanie i przyłącza hydrauliczne

Siłownik wyposażony jest w przyłącza olejowe o gwincie metrycznym M22 x 1.5. Długość przyłączy wynosi 45 mm. Należy zwrócić szczególną uwagę na fakt, iż złączka wkręcana nie jest dołączona do zestawu i musi zostać zamówiona osobno jako akcesorium uzupełniające.

Mocowanie siłownika realizowane jest poprzez otwory montażowe o średnicach:

• Strona tłoczyska: 55 mm
• Strona cylindra: 45 mm
• Średnica wałka bocznego: 50 mm
• Średnica zewnętrzna tulei mocowania: 95 mm

Istotnym wymiarem montażowym jest odległość od osi przyłącza oleju do końca tłoczyska, wynosząca 243 mm, oraz odległość od otworu montażowego do gwintu obrotowego (swivel tap), która wynosi 195 mm. Gwint E ma wymiar M 22 x 1.5 mm.

Zalety użytkowe i trwałość

Dzięki zastosowaniu stali konstrukcyjnej S355J2+N oraz powłoki Tenifer TF1, siłownik Di Natale-Bertelli TC7017 oferuje długą żywotność nawet przy intensywnym użytkowaniu. Nielakierowana powierzchnia z odpowiednią obróbką termiczną i chemiczną zapewnia doskonałe właściwości jezdne i odporność na zarysowania. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w układach hydraulicznych pracujących pod ciśnieniem do 180 BAR.
