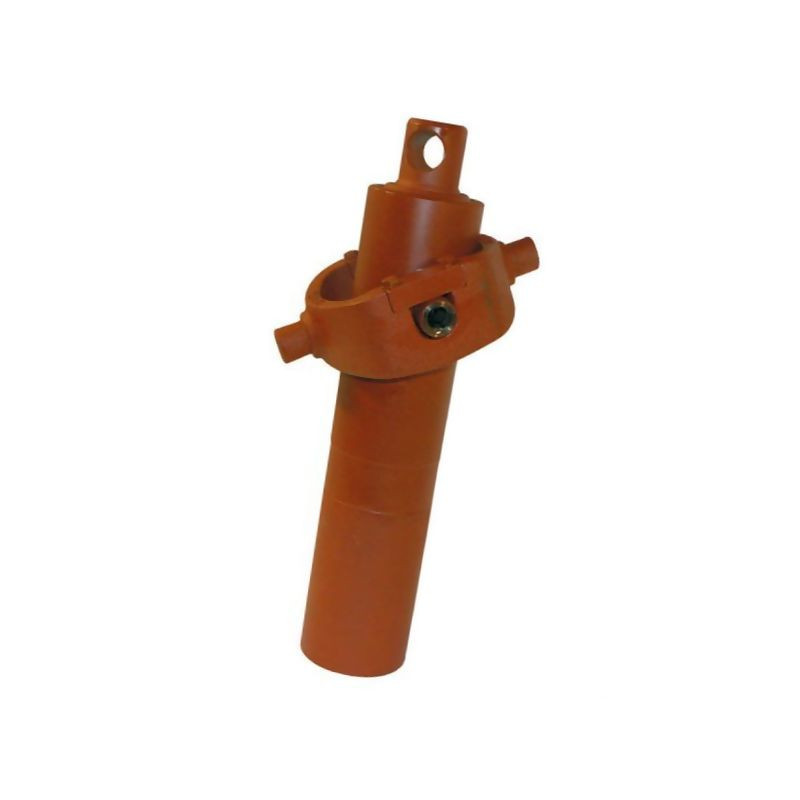

Siłownik 4,0T 2-segmenty, dł. min 100, skok 500mm

Profesjonalny siłownik teleskopowy Weber do wywrotek

Siłownik hydrauliczny teleskopowy marki Weber, oznaczony indeksem D3554505WEB, to zaawansowane technologicznie rozwiązanie dedykowane do zastosowań w budowie pojazdów, a w szczególności w systemach wywrotu przyczep i naczep. Konstrukcja dwusegmentowa zapewnia optymalny stosunek siły do masy własnej, umożliwiając bezpieczne i efektywne podnoszenie ładunków o masie do 4 ton. Produkt charakteryzuje się wysoką trwałością oraz precyzją wykonania, co jest kluczowe w warunkach intensywnego użytkowania w branży transportowej i rolniczej.

Konstrukcja i odporność na warunki zewnętrzne

Kluczowym elementem wpływającym na długowieczność tego siłownika jest jego specjalistyczne wykończenie powierzchni. Rura stopniowana została poddana procesowi chromowania, co znacząco zwiększa jej odporność na korozję oraz ścieranie. Dodatkowo, całość została gruntowana, co stanowi dodatkową barierę ochronną przed wilgocią, solą drogową oraz innymi czynnikami chemicznymi występującymi w środowisku pracy pojazdów użytkowych. Takie zabezpieczenie gwarantuje utrzymanie sprawności technicznej przez lata, nawet przy częstym kontakcie z trudnymi warunkami atmosferycznymi.

Ważnym aspektem konstrukcyjnym jest zastosowanie standardowych pierścieni rowkowanych oraz wysokiej jakości zgarniacza poliuretanowego. Zgarniacz ten pełni kluczową funkcję w utrzymaniu czystości tłoczyska, skutecznie usuwając zanieczyszczenia przed ich dostaniem się do wnętrza cylindra. Dzięki temu minimalizuje się ryzyko uszkodzeń uszczelnień i przedwczesnego zużycia elementów wewnętrznych. Niska grubość filmu smarnego, jaką zapewnia ta konstrukcja, przekłada się na czystszą pracę układu i mniejsze ryzyko wycieków.

Parametry techniczne i specyfikacja

Siłownik Weber D3554505WEB został zaprojektowany z myślą o konkretnych wymaganiach instalacyjnych. Jego skok wynosi 500 mm, co pozwala na uzyskanie odpowiedniego kąta wywrotu przy zachowaniu kompaktowych wymiarów po złożeniu. Układ hydrauliczny wymaga podłączenia oleju poprzez przyłącze o gwincie metrycznym M16x1.5. Maksymalne ciśnienie robocze wynosi 4 BAR, a pojemność układu to 1,7 litra oleju hydraulicznego.

Konstrukcja dwusegmentowa opiera się na rurach o średnicach 45 mm (sekcja 1) oraz 60 mm (sekcja 2). Zewnętrzna średnica cylindra wynosi 80 mm, co zapewnia odpowiednią sztywność i wytrzymałość na obciążenia boczne. Siłownik wyposażony jest w zawieszenie kardanowe, które kompensuje niewielkie niedopasowania osiowe podczas montażu i pracy, redukując naprężenia na punktach mocowania.

Wymiary montażowe i kompatybilność

Przed zakupem i montażem należy dokładnie zweryfikować wymiary przestrzenne, aby zapewnić poprawne dopasowanie do istniejącej konstrukcji pojazdu. Poniżej znajdują się kluczowe dane wymiarowe niezbędne do integracji siłownika z ramą przyczepy:

• Rozstaw otworów montażowych (min.): 100 mm
• Średnica otworu montażowego (strona tłoczyska): 25,5 mm
• Średnica otworu montażowego (strona cylindra): 25,5 mm
• Wymiar od osi otworu mocowania do końca tłoczyska: 20 mm
• Wymiar od osi otworu montażowego do końca cylindra: 372 mm
• Odległość od otworu montażowego do sworznia obrotowego: 372 mm
• Średnica wałka bocznego: 152 mm
• Średnica elementu D: 25 mm

Warto zaznaczyć, że w przypadku tłoczysk o długości przekraczającej 75 mm, odpowietrzenie układu jest możliwe bezpośrednio na siłowniku, co ułatwia proces instalacji i konserwacji. Produkt dostarczany jest jako kompletny zestaw składający się z siłownika oraz pierścienia zawieszenia kardanowego.

Zastosowanie i korzyści użytkowe

Siłownik ten znajduje swoje główne zastosowanie w przemyśle motoryzacyjnym, szczególnie przy budowie i modernizacji pojazdów z mechanizmem wywrotu. Jego konstrukcja typu "Telescopic" pozwala na uzyskanie dużego wysuwu przy stosunkowo małych wymiarach zabudowy, co jest istotne w nowoczesnych konstrukcjach przyczep, gdzie przestrzeń montażowa bywa ograniczona.

Główne korzyści płynące z wyboru modelu Weber D3554505WEB to:

• Wysoka odporność na korozję dzięki chromowaniu i gruntowaniu.
• Efektywne zgarnianie zanieczyszczeń dzięki poliuretanowemu zgarniaczowi.
• Niska grubość filmu smarnego zapewniająca czystość pracy.
• Precyzyjne dopasowanie wymiarowe ułatwiające montaż.
• Solidna konstrukcja przystosowana do pracy pod obciążeniem do 4 ton.
