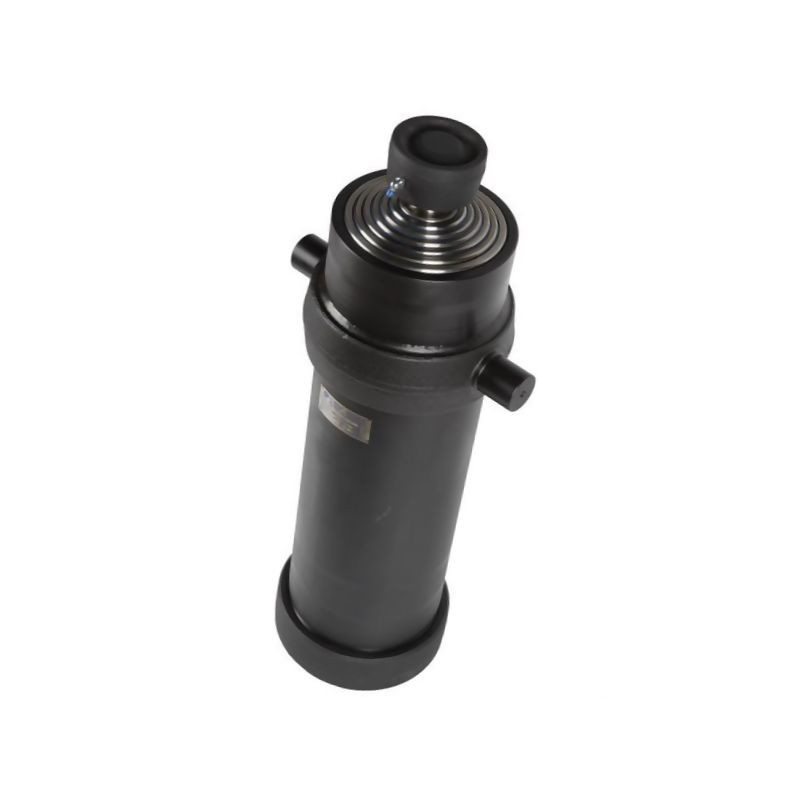

Siłownik teleskopowy z kulą 7-st.

Profesjonalny siłownik teleskopowy 7-stopniowy Di Natale-Bertelli

Prezentowany produkt to zaawansowany technologicznie siłownik wywrotu teleskopowego marki Di Natale-Bertelli, oznaczony indeksem D3557085. Jest to rozwiązanie klasy premium, zaprojektowane z myślą o wymagających zastosowaniach w budowie pojazdów użytkowych oraz w systemach hydraulicznych przyczep rolniczych i transportowych. Siedmiostopniowa konstrukcja zapewnia znaczny skok roboczy przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym, co jest kluczowe dla optymalizacji przestrzeni ładunkowej i konstrukcji nadwozia.

Kluczowe parametry techniczne i budowa

Sercem urządzenia jest cylinder wykonany z wysokiej jakości stali konstrukcyjnej S355J2+N, zgodnej z normą DIN 1629. Materiał ten gwarantuje exceptionalną wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne występujące podczas pracy siłownika. Całość charakteryzuje się siedmioma sekcjami o stopniowo zwiększającej się średnicy, co pozwala na płynne i stabilne wysuwanie się kolejnych stopni.

Szczegółowa specyfikacja średnic poszczególnych sekcji prezentuje się następująco:

• Sekcja 1: 126 mm
• Sekcja 2: 145 mm
• Sekcja 3: 165 mm
• Sekcja 4: 187 mm
• Sekcja 5: 210 mm
• Sekcja 6: 236 mm
• Sekcja 7 (największa): 300 mm (średnica zewnętrzna)

Siłownik osiąga maksymalny skok wynoszący aż 2677 mm, przy minimalnej długości montażowej (w stanie całkowicie schowanym) wynoszącej zaledwie 665 mm. Taka charakterystyka pracy umożliwia efektywne podnoszenie ładunków na znaczną wysokość. Pojemność układu wynosi 78,3 litra oleju hydraulicznego, a maksymalne ciśnienie robocze zostało określone na poziomie 180 BAR, co jest standardem w ciężkich zastosowaniach przemysłowych.

Odporność na korozję i trwałość

Jednym z najważniejszych atutów tego modelu jest zastosowanie specjalistycznego pokrycia Tenifer TF1. Proces ten nadaje elementom stalowym wysoką twardość powierzchniową (HV5/12=500/550) oraz doskonałą odporność korozyjną. Jest to rozwiązanie szczególnie istotne w przypadku siłowników nielakierowanych, które pracują w trudnych warunkach atmosferycznych i są narażone na działanie wilgoci, soli drogowej oraz czynników chemicznych.

Tłoczyska charakteryzują się bardzo wysoką gładkością powierzchni (0.05-0.15 µm), co przekłada się na doskonałe właściwości jezdne uszczelnień i minimalizuje tarcie. Zastosowanie uszczelnień poliuretanowych dodatkowo zwiększa żywotność urządzenia, zapewniając szczelność nawet przy intensywnym cyklu pracy. Maksymalna prędkość wysuwu tłoczyska wynosi 0,5 m/s.

Montaż i przyłącza hydrauliczne

Siłownik wyposażony jest w przyłącza olejowe typu BSP o wymiarze 1 cal. Długość przyłączy oleju wynosi 55 mm, a odległość od osi przyłącza do końca tłoczyska to 273 mm. Należy pamiętać, że złączka wkręcana nie jest dołączona do zestawu i musi zostać zamówiona osobno jako akcesorium uzupełniające.

Konstrukcja przewiduje specyficzne wymiary montażowe:

• Średnica otworu montażowego po stronie cylindra: 55 mm
• Średnica otworu montażowego po stronie tłoczyska: 92 mm
• Średnica wałka bocznego: 70 mm
• Średnica zewnętrzna tulei mocowania: 180 mm
• Odległość od otworu montażowego do sworznia obrotowego: 392 mm

Całość waży 270 kg, co świadczy o masywnej i solidnej budowie przeznaczonej do pracy z ciężkimi ładunkami. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w profesjonalnych układach hydraulicznych.
