Siłownik teleskopowy z okiem 3-st.

Siłownik teleskopowy Di Natale-Bertelli D3554038F – specyfikacja i zastosowanie

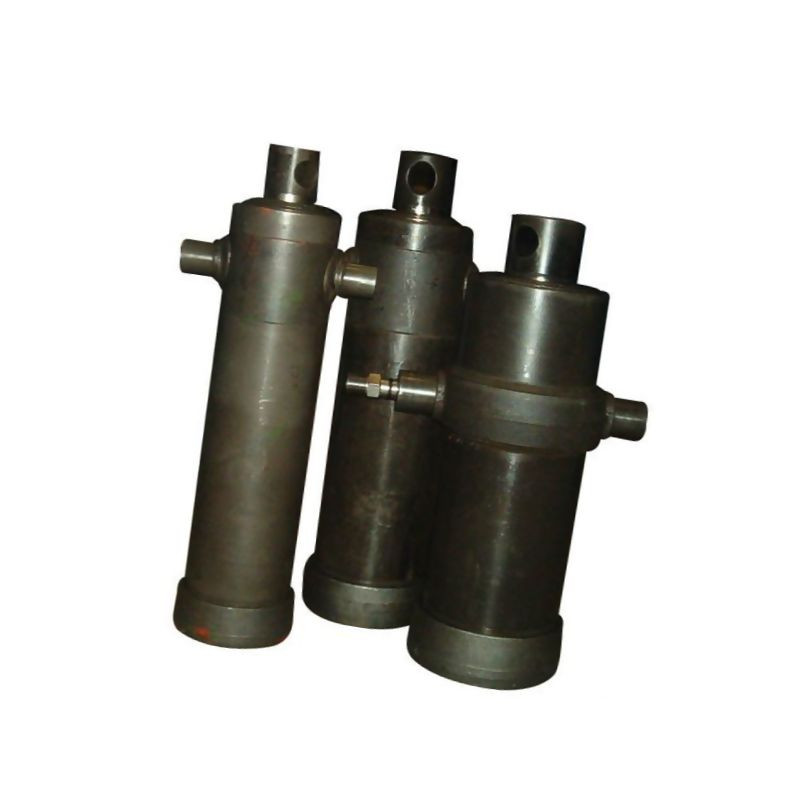

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony indeksem D3554038F (referencja dostawcy TC4038F). Jest to rozwiązanie zaprojektowane z myślą o wymagających zastosowaniach w budowie pojazdów, a w szczególności jako siłownik wychylny do przyczep wywrotek. Konstrukcja opiera się na trzech sekcjach wysuwanych, co pozwala na uzyskanie znacznego skoku roboczego przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym.

Siłownik charakteryzuje się solidną budową wykonaną ze stali konstrukcyjnej S355J2+N, zgodnej z normą DIN 1629. Kluczowym elementem wpływającym na trwałość i niezawodność urządzenia jest specjalistyczne pokrycie Tenifer TF1. Proces ten zapewnia twardość powierzchni na poziomie HV5/12=500/550 oraz gładkość tłoczyska w zakresie 0.05-0.15 µm. Dzięki temu siłownik wykazuje wysoką odporność korozyjną oraz doskonałe właściwości jezdne, co przekłada się na długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Kluczowe parametry techniczne i wydajność

Urządzenie zostało zaprojektowane do pracy pod wysokim ciśnieniem, z maksymalnym ciśnieniem roboczym wynoszącym 180 BAR. Prędkość wysuwu tłoczyska może osiągać do 0,5 m/s. Pojemność olejowa siłownika to 13,8 litra, co należy uwzględnić przy doborze agregatu hydraulicznego. Waga całego zespołu wynosi 62,6 kg.

Konstrukcja trójsekcyjna umożliwia stopniowe zwiększanie siły i zasięgu. Średnice poszczególnych sekcji wynoszą odpowiednio: 88 mm dla pierwszej, 107 mm dla drugiej oraz 126 mm dla trzeciej sekcji. Zewnętrzna średnica cylindra to 150 mm. Maksymalny udźwig dla drugiej sekcji wynosi 16,1 tony, natomiast dla trzeciej sekcji aż 22,4 tony, co czyni ten model idealnym do ciężkich prac wywrotowych.

Wymiary montażowe i przyłącza

Siłownik posiada przemyślaną geometrię montażową. Długość minimalna (złożona) wynosi 637 mm, natomiast całkowity skok roboczy to 1483 mm. Odległość od otworu montażowego do sworznia obrotowego (Mounting hole to swivel tap distance) wynosi 513 mm.

• Otwór montażowy po stronie tłoczyska: 36 mm
• Otwór montażowy po stronie cylindra: 45 mm
• Średnica wałka bocznego: 45 mm
• Średnica zewnętrzna tulei mocowania: 42 mm

Przyłącza hydrauliczne wykonane są z gwintem metrycznym M18 x 1.5 mm. Długość przyłączy oleju wynosi 45 mm, a wymiar od osi przyłącza do końca tłoczyska to 124 mm. Uszczelnienie wykonano z trwałego poliuretanu, zapewniającego szczelność i odporność na zużycie.

Ważna uwaga: Produkt dostarczany jest jako element nielakierowany z pokryciem Tenifer. Złączkę wkręcaną do przyłącza hydraulicznego należy zamówić osobno z działu akcesoriów uzupełniających.
