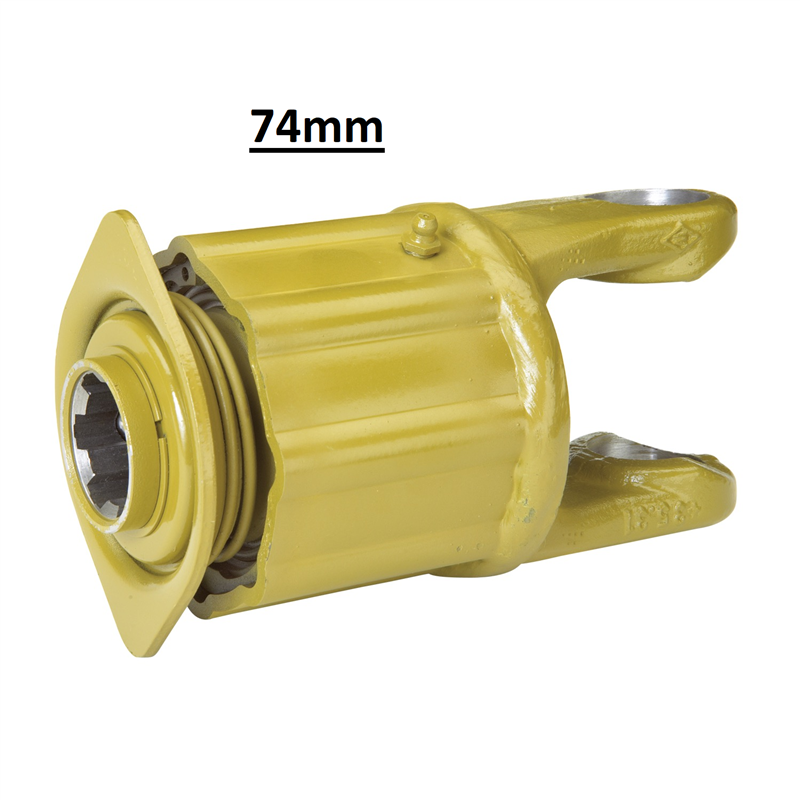

Sprzęgło gwiaździste serii 2400 K34B 1200Nm 1i⅜‘‘-21 L-93, krzyżaka 27x75 Walterscheid 1103103,

Sprzęgło gwiaździste Walterscheid seria 2400 K34B – niezawodna ochrona układu napędowego

Prezentowane sprzęgło gwiazdowe marki Walterscheid WOM, oznaczone numerem katalogowym 1103103, to zaawansowany technicznie element zabezpieczający wały przekaźnika mocy (WOM) w maszynach rolniczych. Zaprojektowane w ramach serii 2400, model K34B wyróżnia się wysoką wytrzymałością na obciążenia dynamiczne oraz precyzyjnym dopasowaniem do standardowych profili wałów kardana. Jest to kluczowy komponent, który zapewnia płynne przenoszenie momentu obrotowego, jednocześnie chroniąc skrzynię biegów ciągnika oraz mechanizm napędowy agregatu przed uszkodzeniami w przypadku nagłego zablokowania narzędzia.

Kluczowe parametry techniczne i specyfikacja produktu

Podstawą doboru odpowiedniego sprzęgła jest zgodność jego parametrów z wymaganiami maszyny. Poniższe dane techniczne pochodzą bezpośrednio od producenta i definiują możliwości aplikacyjne tego modelu:

• Producent: Walterscheid WOM
• Numer katalogowy (OEM): 1103103
• Seria: 2400 K34B
• Maksymalny moment obrotowy: 1200 Nm
• Profil wału wejściowego/wyjściowego: 1 3/8'' (1i⅜'') - 21 zębów
• Długość montażowa (L): 93 mm
• Wymiary krzyżaka: 27x75 mm

Warto zwrócić szczególną uwagę na parametr momentu obrotowego wynoszący 1200 Nm. Wartość ta wskazuje, że sprzęgło to przeznaczone jest do maszyn o średniej i dużej mocy zapotrzebowania, takich jak ciężkie rozsiewacze, opryskiwacze z dużymi zbiornikami czy agregaty uprawowe. Profil 1 3/8'' z 21 zębami jest jednym z najpopularniejszych standardów w nowoczesnym rolnictwie, co zapewnia szeroką kompatybilność z wałami przekaźnika mocy w ciągnikach rolniczych różnych marek.

Zastosowanie i kompatybilność z maszynami rolniczymi

Sprzęgło Walterscheid 1103103 znajduje zastosowanie w szerokiej gamie maszyn rolniczych wymagających bezpiecznego połączenia z wałem kardana. Dzięki zastosowaniu elastycznego elementu gumowego (gwiazdki), który współpracuje z krzyżakiem o wymiarach 27x75 mm, układ ten skutecznie tłumi drgania i kompensuje niewielkie niewspółosiowości wałów. Jest to szczególnie istotne przy pracy w trudnym terenie, gdzie wahania obciążenia są częste.

Do typowych maszyn, w których montuje się sprzęgła o parametrach serii K34B i profilu 1 3/8''-21, należą:

• Rozsiewacze nawozów sztucznych i wapna: Wysoki moment obrotowy jest niezbędny do napędu ciężkich talerzy lub wirników rozprowadzających.
• Opryskiwacze polowe: Napęd pomp cieczy użytkowej wymaga stabilnego przenoszenia mocy bez szarpnięć.
• Kosiarki rotacyjne i dyskowe: Ochrona przekładni kosiarki przed uderzeniami w przeszkody terenowe.
• Prasy zwijające i kostkujące: Zmienne obciążenie przy formowaniu bel wymaga elastycznego sprzęgła.
• Pompy ładujące i podajniki ślimakowe: Urządzenia o charakterystyce obciążenia rosnącego wraz z ilością materiału.

Należy pamiętać, że choć profil wału jest standardowy, kluczowym wymiarem montażowym jest długość L=93 mm. Przed zakupem należy zweryfikować dostępną przestrzeń na wale przekaźnika mocy ciągnika lub maszyny, aby upewnić się, że sprzęgło zmieści się między widełkami kardana a gniazdem WOM.

Dlaczego warto wybrać oryginalne sprzęgło Walterscheid?

Walterscheid to marka uznawana na całym świecie za synonim jakości w dziedzinie napędów przekaźników mocy. Sprzęgła z serii 2400 produkowane są z wysokogatunkowych stopów metali oraz odpornej na warunki atmosferyczne i ścieranie gumy technicznej. Zastosowanie oryginalnego krzyżaka o wymiarach 27x75 mm gwarantuje, że element elastyczny nie będzie nadmiernie obciążony punktowo, co wydłuża żywotność całego zestawu.

Inwestycja w wysokiej klasy sprzęgło gwiazdiste to nie tylko koszt zakupu części, ale przede wszystkim ubezpieczenie droższych elementów układu napędowego. W przypadku awarii taniego zamiennika, ryzyko przeniesienia sił niszczących na skrzynię biegów ciągnika lub przekładnię maszyny jest znacząco wyższe. Model 1103103 zapewnia optymalny balans między sztywnością a elastycznością, co przekłada się na komfort pracy operatora i mniejsze zużycie paliwa dzięki efektywniejszemu przenoszeniu mocy.

Konserwacja i eksploatacja

Aby sprzęgło Walterscheid K34B służyło przez lata, należy przestrzegać podstawowych zasad eksploatacji układów WOM. Regularnie sprawdzaj stan elementu elastycznego (gwiazdki). Jeśli zauważysz pęknięcia, odkształcenia lub nadmierne zużycie zębów, natychmiast wymień gwiazdkę. Krzyżak o wymiarach 27x75 mm powinien być również kontrolowany pod kątem korozji i luzów. Prawidłowo nasmarowane widełki wału kardana zmniejszają obciążenia boczne działające na sprzęgło, co bezpośrednio wpływa na jego trwałość.
