Śruba przelewu M20x1,5

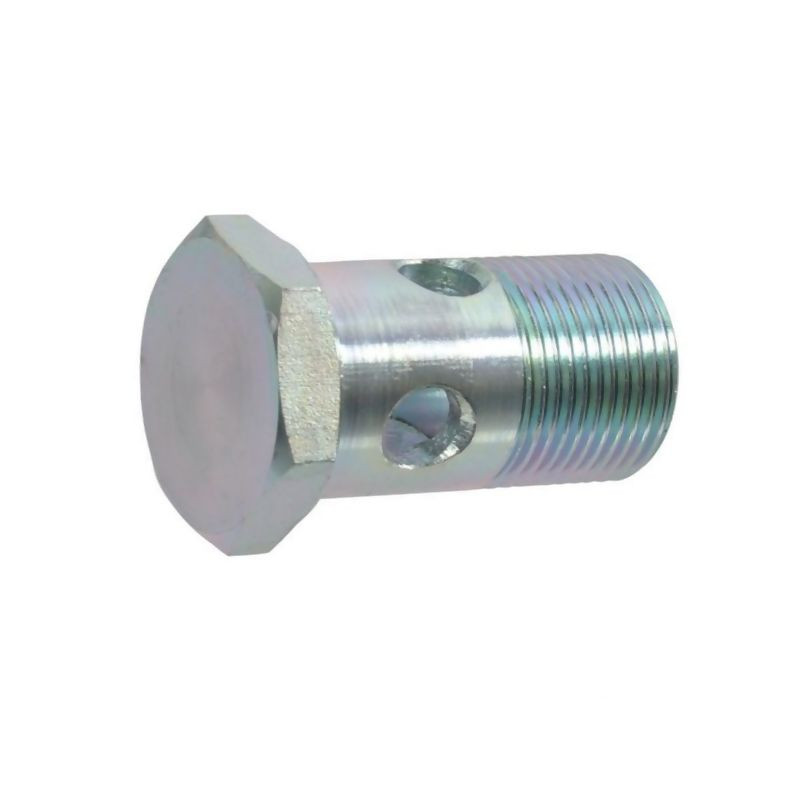

Śruba przelewu M20x1,5 HBM20 – precyzyjne połączenia hydrauliczne

Śruba przelewu o oznaczeniu HBM20 to kluczowy element stosowany w instalacjach hydraulicznych, zapewniający bezpieczne i szczelne połączenie przewodów za pomocą uchwytów pierścieniowych. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje jego trwałość oraz odporność na trudne warunki pracy w układach ciśnieniowych. Dzięki zastosowaniu ocynkowania, śruba jest dodatkowo zabezpieczona przed korozją, co wydłuża jej żywotność nawet w środowisku o podwyższonej wilgotności.

Kluczowym aspektem tego komponentu jest jego zgodność z normą DIN 7643 oraz DIN 7623, co stanowi gwarancję wymiarowości i kompatybilności z innymi elementami systemów hydraulicznych spełniających te standardy. Gwint metryczny o wymiarze M20x1,5 pozwala na precyzyjne dokręcenie i uszczelnienie połączenia, minimalizując ryzyko wycieków oleju hydraulicznego.

Specyfikacja techniczna i parametry pracy

Śruba została zaprojektowana do pracy w systemach o wysokim ciśnieniu. Maksymalne ciśnienie robocze (PN) wynosi 190 BAR, co czyni ją odpowiednią do zastosowań w ciężkim sprzęcie rolniczym, maszynach budowlanych oraz instalacjach przemysłowych. Precyzyjne wykonanie gwintu oraz powierzchni uszczelniających zapewnia stabilność połączenia przy tak wysokich obciążeniach.

Wymiary geometryczne śruby zostały dobrane tak, aby ułatwić montaż przy użyciu standardowych narzędzi warsztatowych. Rozwartość klucza (SW) wynosi 26 mm, co pozwala na pewne chwycenie elementu podczas dokręcania. Całkowita długość śruby to 44,8 mm (w danych technicznych zaokrąglana do 45 mm), przy czym długość części gwintowanej i konstrukcyjnej (L1) wynosi 36 mm. Średnica pod klucz lub inne istotne wymiary montażowe (P) wynoszą 17,3 mm.

Zastosowanie i korzyści

Głównym zastosowaniem śruby przelewu HBM20 jest łączenie węży hydraulicznych z blokami rozdzielaczy, pompami lub innymi elementami układu za pośrednictwem złączek pierścieniowych. Jej konstrukcja umożliwia łatwy demontaż i ponowny montaż bez utraty właściwości uszczelniających, pod warunkiem stosowania odpowiednich uszczelek.

• Wytrzymały materiał: Wykonanie ze stali zapewnia wysoką wytrzymałość mechaniczną.
• Ochrona antykorozyjna: Powłoka ocynkowana chroni przed rdzą i degradacją materiału.
• Wysokie ciśnienie: Praca przy ciśnieniu do 190 BAR.
• Standaryzacja: Zgodność z normami DIN 7643 i DIN 7623.
• Precyzyjny gwint: Gwint zewnętrzny M20x1,5 zapewnia szczelność.

Produkt dostępny jest w cenie za sztukę, co ułatwia zakup dokładnie takiej ilości elementów, jaka jest niezbędna do realizacji naprawy lub budowy nowej instalacji. Śruba przelewu HBM20 to niezawodny wybór dla mechaników i hydraulików szukających sprawdzonych rozwiązań do systemów ciśnieniowych.
