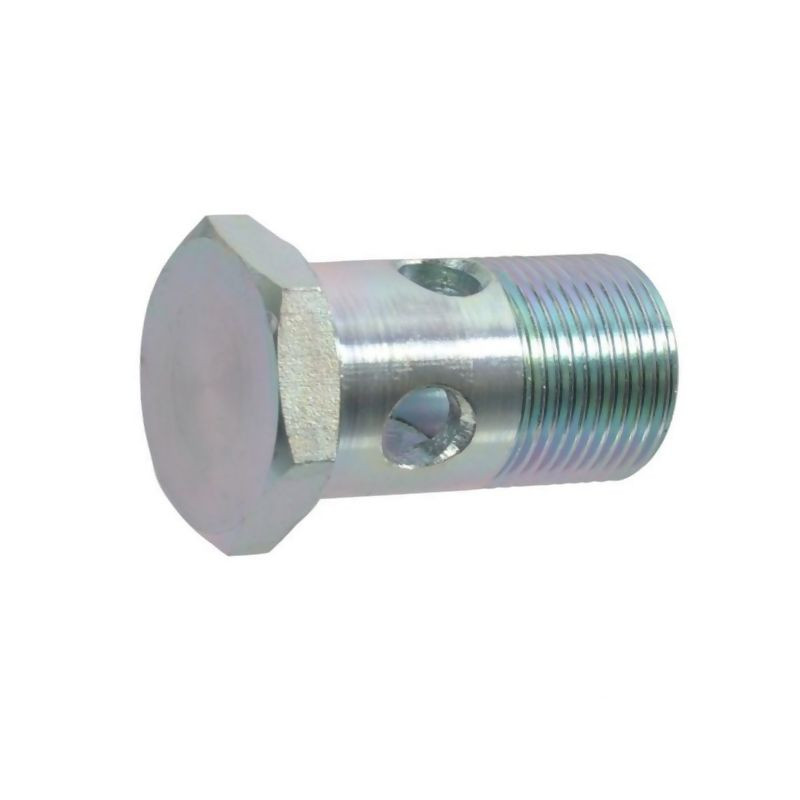

Śruba przelewu M22x1,5

Śruba przelewu M22x1,5 HBM22 – precyzyjne połączenie hydrauliczne

Śruba przelewu o symbolu HBM22 to kluczowy element stosowany w instalacjach hydraulicznych, zapewniający bezpieczne i szczelne połączenie przewodów za pomocą uchwytów pierścieniowych. Produkt został wykonany z wysokiej jakości stali, co gwarantuje odporność na wysokie ciśnienia oraz trudne warunki eksploatacyjne. Ocynkowana powierzchnia dodatkowo chroni element przed korozją, wydłużając jego żywotność nawet w wilgotnym środowisku warsztatowym lub przemysłowym.

Zgodność z normą DIN 7643 oraz DIN 7623 potwierdza, że śruba spełnia rygorystyczne standardy techniczne obowiązujące w branży inżynieryjnej i motoryzacyjnej. Dzięki precyzyjnie wykonanemu gwintowi metrycznemu M22x1,5 montaż jest szybki i bezproblemowy, a połączenie charakteryzuje się wysoką stabilnością.

Specyfikacja techniczna i parametry

Element ten został zaprojektowany z myślą o systemach pracujących pod znacznym obciążeniem. Deklarowana wytrzymałość na ciśnienie wynosi aż 190 BAR, co czyni go odpowiednim wyborem do zastosowań w profesjonalnych układach hydraulicznych. Poniżej znajdują się szczegółowe wymiary i dane techniczne produktu, które należy uwzględnić przy doborze odpowiednich komponentów:

• Symbol produktu: HBM22
• Rodzaj gwintu (strona A): M 22 x 1,5
• Materiał wykonania: Stal ocynkowana
• Norma: DIN 7643, DIN 7623
• Ciśnienie nominalne (PN): 190 BAR
• Długość całkowita (L): 47 mm (w specyfikacji technicznej podano również 47,8 mm)
• Rozwartość klucza (SW): 27 mm
• Wymiar L1: 39 mm
• Wymiar P: 19,4 mm

Zastosowanie i korzyści

Głównym zastosowaniem śruby przelewu HBM22 jest łączenie elementów hydraulicznych w sposób umożliwiający swobodny przepływ medium przy zachowaniu pełnej szczelności. Konstrukcja oparta na uchwytach pierścieniowych pozwala na kompensację niewielkich niedokładności montażowych oraz redukuje ryzyko uszkodzenia uszczelek podczas dokręcania.

Ocynkowanie stanowi istotną barierę ochronną, która zapobiega powstawaniu rdzy, co jest szczególnie ważne w przypadku części zamiennych do maszyn rolniczych, pojazdów użytkowych czy sprzętu budowlanego. Solidna konstrukcja stalowa zapewnia, że element nie odkształci się pod wpływem wibracji ani pulsacji ciśnienia w układzie.

Dzięki standaryzowanym wymiarom i zgodności z normami DIN, śruba ta jest łatwa do dopasowania w istniejących instalacjach, co skraca czas napraw i serwisu. Rozwartość klucza 27 mm jest typowa dla tego rodzaju złączy, co ułatwia pracę mechanikom posiadającym standardowy zestaw narzędzi.
