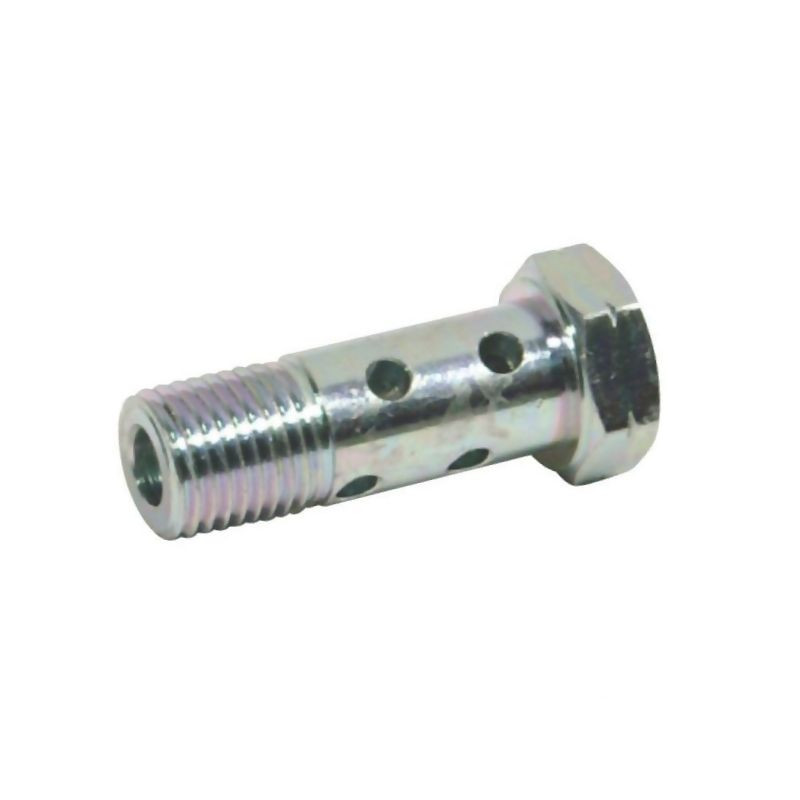

Śruba przelewu podwójna M16x1,5

Śruba przelewu podwójna HBM16D – precyzja i wytrzymałość w instalacjach hydraulicznych

Śruba przelewu podwójna o symbolu HBM16D to kluczowy element łączący w systemach hydrauliki siłowej oraz przemysłowej. Zaprojektowana zgodnie z normą DIN 7643, zapewnia bezpieczne i szczelne połączenie przewodów hydraulicznych z blokami zaworowymi, pompami lub siłownikami. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na wysokie ciśnienia robocze oraz trudne warunki eksploatacyjne.

Dzięki podwójnej konstrukcji przyłącza, śruba umożliwia równoczesne podpięcie dwóch przewodów hydraulicznych do jednego portu, co jest niezwykle przydatne w układach wymagających kompaktowej zabudowy lub rozgałęzień linii ciśnieniowych. Precyzyjne wykonanie gwintu metrycznego M16x1,5 zapewnia idealne dopasowanie do gniazd, minimalizując ryzyko wycieków oleju hydraulicznego.

Specyfikacja techniczna i wymiary

Kluczowym parametrem tego elementu jest jego zdolność do pracy pod wysokim ciśnieniem. Śruba HBM16D posiada deklarowane ciśnienie nominalne (PN) na poziomie 190 BAR, co kwalifikuje ją do zastosowań w standardowych i średnioobciążonych układach hydraulicznych. Uszczelnienie realizowane jest poprzez pierścienie uszczelniające (typu ORING), które są standardem w nowoczesnych przyłączach hydraulicznych, zapewniającym wysoką szczelność nawet przy drganiach maszyny.

• Symbol produktu: HBM16D
• Rodzaj gwintu (Strona A): M 16 x 1,5 (metryczny)
• Ciśnienie nominalne (PN): 190 BAR
• Materiał wykonania: Stal
• Norma: DIN 7643
• Rozwartość klucza (SW): 22 mm
• Długość całkowita (L): 57,9 mm (w danych technicznych podano również przybliżenie 57 mm)
• Długość L1: 50,8 mm
• Szerokość/Pośredni wymiar (P): 17,0 mm
• Typ uszczelnienia: Przez pierścienie uszczelniające

Zastosowanie i kompatybilność

Śruba przelewu HBM16D jest dedykowana do systemów wykorzystujących gwinty metryczne oraz BSP. Jest to element uniwersalny, znajdujący zastosowanie w szeroko pojętej mechanice, hydraulice siłowej, a także w serwisie maszyn rolniczych i budowlanych. Jej konstrukcja pozwala na montaż w miejscach, gdzie wymagane jest niezawodne połączenie dwóch linii hydraulicznych w jednym punkcie przyłączeniowym.

Warto zwrócić uwagę na wymiar rozwartości klucza wynoszący 22 mm. Umożliwia to łatwy montaż i demontaż przy użyciu standardowych narzędzi warsztatowych, co jest istotne podczas prac serwisowych i konserwacyjnych. Precyzja wykonania zgodnie z normą DIN 7643 zapewnia, że każdy egzemplarz charakteryzuje się powtarzalnymi parametrami geometrycznymi.

Dlaczego warto wybrać śrubę HBM16D?

Wybór odpowiednich elementów łączących w hydraulice ma fundamentalne znaczenie dla bezpieczeństwa i efektywności pracy całego układu. Śruba HBM16D wyróżnia się solidnym wykonaniem ze stali, co przekłada się na długą żywotność komponentu. Zgodność z powszechnie stosowanymi normami oraz precyzyjne wymiary gwintu M16x1,5 eliminują problemy z niedopasowaniem podczas montażu.

Produkt dostępny jest jako pojedyncza sztuka, co pozwala na dokładne dobranie ilości potrzebnej do konkretnej naprawy lub budowy nowego układu hydraulicznego. Dzięki zastosowaniu pierścieni uszczelniających, montaż jest prosty i nie wymaga dodatkowych uszczelniaczy gwintowych, które mogby zanieczyszczać układ olejowy.
