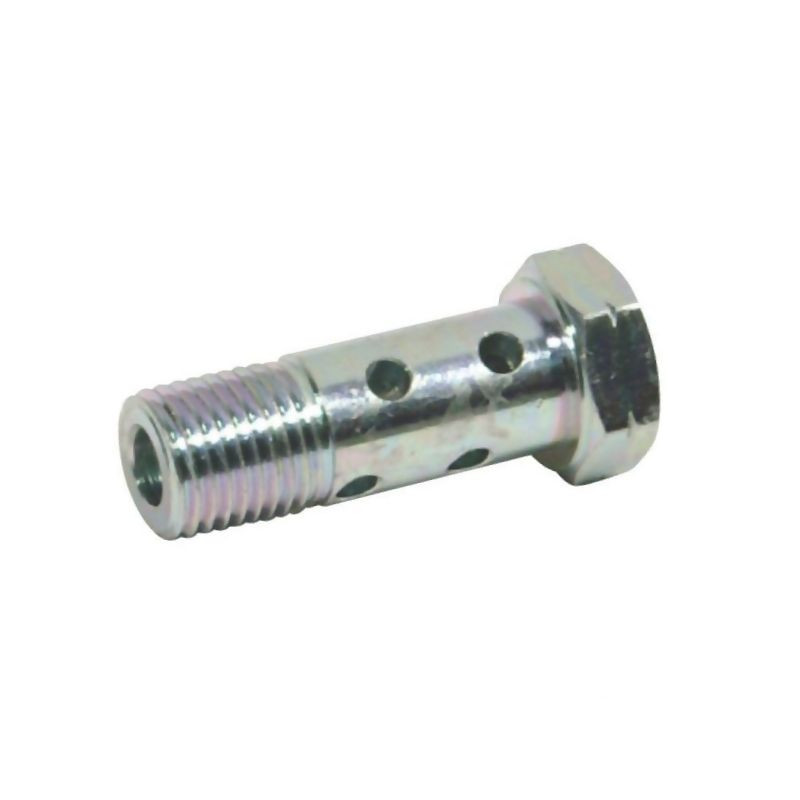

Śruba przelewu podwójna M18x1,5

Śruba przelewu podwójna M18x1,5 – precyzja i wytrzymałość w instalacjach hydraulicznych

Śruba przelewu podwójna o symbolu HBM18D to kluczowy element łączący w systemach hydraulicznych, zaprojektowany z myślą o niezawodności i szczelności połączeń. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na wysokie ciśnienia oraz trudne warunki eksploatacyjne. Zgodność z normą DIN 7643 potwierdza, że element ten spełnia rygorystyczne standardy branżowe dotyczące bezpieczeństwa i trwałości.

Dzięki zastosowaniu podwójnego kanału przelotowego, śruba umożliwia efektywny przepływ medium hydraulicznego, jednocześnie zapewniając stabilne mocowanie przewodów lub elementów układu. Jest to rozwiązanie dedykowane do zastosowań, gdzie wymagana jest precyzja gwintu metrycznego oraz wysoka klasa szczelności realizowana przez pierścienie uszczelniające.

Specyfikacja techniczna i wymiary

Kluczowym parametrem tej śruby jest gwint strony A, który wynosi M 18 x 1.5. Taka specyfikacja sprawia, że element idealnie pasuje do śrub drążonych oraz złączy metrycznych i BSP. Precyzyjne wykonanie gwintu minimalizuje ryzyko nieszczelności i uszkodzeń podczas montażu.

Element charakteryzuje się następującymi wymiarami geometrycznymi:

• Długość całkowita (L): 65,6 mm (wg szczegółowych danych technicznych) lub 68 mm (wg ogólnego standardu).
• Wymiar L1: 57,7 mm.
• Rozwartość klucza (SW): 24 mm – umożliwia łatwy i pewny montaż przy użyciu standardowych narzędzi warsztatowych.
• Wymiar P: 17,5 mm.

Zastosowanie i parametry ciśnieniowe

Śruba przelewu HBM18D została zaprojektowana do pracy w systemach o wysokim ciśnieniu roboczym. Maksymalne ciśnienie nominalne (PN) wynosi aż 190 BAR, co kwalifikuje ją do zastosowań w zaawansowanych układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych.

Szczelność połączenia jest zapewniajana przez specjalistyczne pierścienie uszczelniające, które skutecznie zapobiegają wyciekom oleju hydraulicznego nawet przy długotrwałej pracy pod obciążeniem. Materiał stalowy zapewnia również odporność na deformacje mechaniczne.

Najważniejsze cechy produktu

• Typ: Śruba przelewu podwójna.
• Gwint: M 18 x 1.5 (metryczny).
• Materiał: Wytrzymała stal.
• Norma: DIN 7643.
• Ciśnienie robocze: do 190 BAR.
• Uszczelnienie: Poprzez pierścienie uszczelniające.
• Kompatybilność: Pasuje do śrub drążonych metrycznych i BSP.

Wybierając śrubę przelewu HBM18D, inwestujesz w komponent, który łączy w sobie precyzję wykonania z wysoką odpornością na ekstremalne warunki pracy. Jest to produkt niezbędny dla utrzymania sprawności i bezpieczeństwa układów hydraulicznych.
