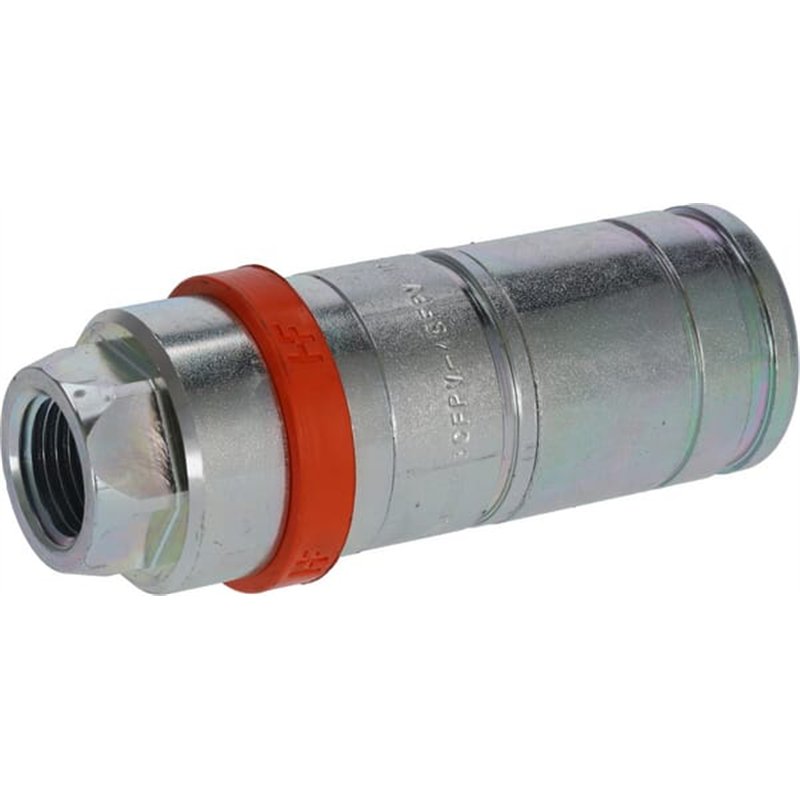

Szybkozłacze gniazdo 3CFHF 1/2"gwint wew. NPTF 1/2", Faster 3CFHF08 12NPT F

Szybkozłącze gniazdo Faster 3CFHF – niezawodność w systemach hydraulicznych

Prezentowane szybkozłącze gniazdowe marki Faster, oznaczone symbolem 3CFHF0812NPTF, to zaawansowane technologicznie rozwiązanie zaprojektowane do zastosowań wymagających wysokiego przepływu i odporności na ekstremalne warunki pracy. Produkt należy do serii 3CFHF, która wyróżnia się wzmocnioną konfiguracją uszczelnień, co czyni go idealnym wyborem do instalacji w maszynach rolniczych, budowlanych oraz przemysłowych, gdzie występują nagłe skoki ciśnienia zwrotnego.

Gniazdo zostało wykonane z wysokiej jakości stali i poddane obróbce powierzchniowej poprzez ocynkowanie, co zapewnia doskonałą odporność na korozję i uszkodzenia mechaniczne. Konstrukcja opiera się na normie ISO 7241-A oraz ANSI B1.20.3, gwarantując pełną kompatybilność z popularnymi wtykami, w tym dedykowanymi złączami CNV. Dzięki zastosowaniu mechanizmu push-pull, podłączenie jest intuicyjne i możliwe do wykonania jedną ręką, co znacząco ułatwia obsługę w trudnych warunkach terenowych.

Kluczowe cechy techniczne i konstrukcyjne

Szybkozłącze charakteryzuje się typem zaworu grzybkowego oraz systemem blokady opartym na kulkach rozmieszczonych po obwodzie. Jest to rozwiązanie żeńskie po obu stronach połączenia: z jednej strony posiada szybkozłącze do wtyku, a z drugiej gwint wewnętrzny NPTF o średnicy 1/2 cala (14 zwojów na cal). Taka konfiguracja umożliwia bezpośrednie wkręcenie złącza do portów zaworów lub sztywnych rur, eliminując potrzebę stosowania dodatkowych adapterów.

Ważnym aspektem bezpieczeństwa jest funkcja odłączania pod ciśnieniem, która jednak powinna być wykorzystywana wyłącznie w sytuacjach awaryjnych. Złącze jest przystosowane do pracy pod wysokim ciśnieniem roboczym sięgającym 250 bar, przy czym ciśnienie rozrywające wynosi aż 1000 bar, co daje szeroki margines bezpieczeństwa. Dodatkowym atutem jest funkcja breakaway (zrywania), która chroni instalację przed uszkodzeniem w przypadku niekontrolowanego naprężenia węża.

Wydajność i parametry przepływu

Model ten został zoptymalizowany pod kątem wysokiej wydajności hydraulicznej. Przy ciśnieniu 2 bar przepływ wynosi 70 l/min, co pozwala na efektywną pracę narzędzi wymagających dużego natężenia przepływu oleju. Informacje dodatkowe producenta wskazują, że złącze jest zaprojektowane tak, aby wytrzymać natychmiastowe, niekontrolowane skoki przepływu powrotnego oleju z narzędzi do ciągników nawet do 250 l/min. Dzięki temu ryzyko awarii uszczelnień w dynamicznych cyklach pracy jest minimalizowane.

Zastosowanie i warunki pracy

Szybkozłącze Faster 3CFHF sprawdza się w szerokim zakresie temperatur roboczych, od -25°C do 100°C. Uszczelnienia wykonane z poliuretanu zapewniają szczelność i trwałość nawet przy częstych cyklach łączenia i rozłączania. Średnica zewnętrzna korpusu wynosi 42 mm, a średnica sondy męskiej (wtyku) to 20,5 mm. Do montażu wymagany jest klucz o rozmiarze 27 mm.

• Producent: Faster
• Seria: 3CFHF
• Symbol: 3CFHF0812NPTF
• Rozmiar: 1/2 cala (12,5 mm)
• Połączenie 1: Szybkozłącze żeńskie (push-pull)
• Połączenie 2: Gwint wewnętrzny żeński NPTF 1/2" (14 zwojów/cal)
• Ciśnienie robocze: 250 bar
• Ciśnienie rozrywające: 1000 bar
• Przepływ przy 2 bar: 70 l/min
• Materiał: Stal ocynkowana
• Uszczelnienie: Poliuretan
• Norma: ISO 7241-A
• Temperatura pracy: -25°C do 100°C
