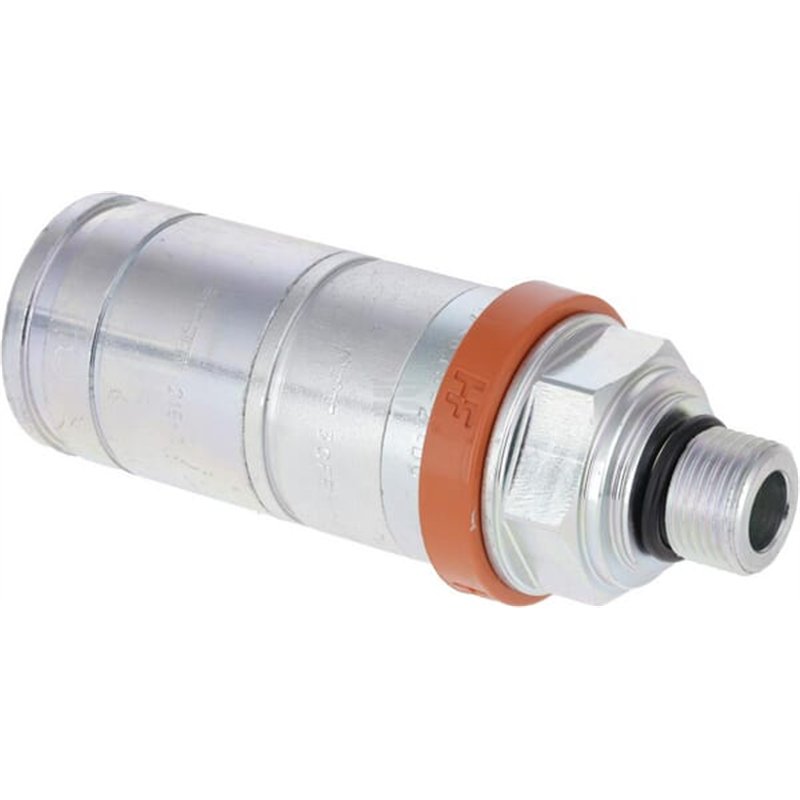

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. M18x1.5 , Faster 3CFHF081/1815 F

Szybkozłącze gniazdo Faster 3CFHF – Wysoka wydajność i bezpieczeństwo

Szybkozłącze gniazdo marki Faster z serii 3CFHF to zaawansowane technologicznie rozwiązanie przeznaczone do zastosowań wymagających wysokiego przepływu cieczy hydraulicznej. Produkt został zaprojektowany z myślą o pracy w trudnych warunkach, oferując niezawodność oraz łatwość obsługi dzięki mechanizmowi typu push-pull. Jest to element kluczowy w systemach hydraulicznych maszyn rolniczych i budowlanych, gdzie liczy się czas podłączenia oraz szczelność instalacji.

Gniazdo posiada żeńskie zakończenie szybkozłącza oraz żeński gwint metryczny M18x1.5, co pozwala na bezpośredni montaż do portów zaworów lub sztywnych rur. Konstrukcja oparta na normie ISO 7241-A zapewnia pełną kompatybilność z dedykowanymi wtyczkami CNV. Dzięki zastosowaniu wzmocnionego uszczelnienia, złącze jest odporne na gwałtowne skoki przepływu zwrotnego oleju, co jest częstym zjawiskiem przy odłączaniu narzędzi od ciągników.

Kluczowe cechy i zastosowanie

Główną zaletą tego modelu jest możliwość podłączenia jedną ręką (push-pull), co znacząco zwiększa ergonomię pracy operatora. Złącze wyposażono w funkcję odłączania pod ciśnieniem, która jednak powinna być stosowana wyłącznie w sytuacjach awaryjnych. Standardowe odłączanie powinno odbywać się po zredukowaniu ciśnienia w układzie. Mechanizm blokujący oparty na kulkach rozmieszczonych po obwodzie gwarantuje stabilne i bezpieczne połączenie nawet przy wysokich wibracjach.

Specjalna konfiguracja uszczelnienia z poliuretanu została opracowana tak, aby wytrzymać niekontrolowane skoki przepływu powrotnego oleju z narzędzi do ciągników, osiągające natężenie do 250 l/min. To rozwiązanie chroni instalację hydrauliczną przed uszkodzeniami i wyciekami, wydłużając żywotność całego systemu.

Specyfikacja techniczna

• Producent: Faster
• Seria: 3CFHF
• Referencja: 3CFHF0811815F
• Typ złącza: Gniazdo (żeńskie)
• Rozmiar przyłącza szybkiego: 1/2 cala (kod rozmiaru BG 3, 12,5 mm)
• Połączenie gwintowane: Żeński gwint metryczny M18 x 1,5 mm (kod 12L)
• Typ zaworu: Grzybkowy
• Norma: ISO 7241-A
• Ciśnienie robocze: 250 BAR
• Ciśnienie rozrywające: 1000 BAR
• Przepływ przy 2 bar: 70 l/min
• Materiał korpusu: Stal ocynkowana
• Materiał uszczelnienia: Poliuretan
• Zakres temperatur pracy: od -25°C do 110°C
• Średnica zewnętrzna: 42 mm
• Rozmiar klucza: 32 mm
• Funkcja breakaway: Tak
• Sposób podłączania: Push-pull (naciśnij, aby połączyć)

Dane techniczne i wymiary

Złącze charakteryzuje się solidną budową wykonaną ze stali poddanej obróbce powierzchniowej poprzez ocynkowanie, co zapewnia odporność na korozję. Średnica sondy męskiej (dla kompatybilnej wtyczki) wynosi 20,5 mm. Dzięki zastosowaniu gwintu M18x1.5, produkt idealnie pasuje do standardowych przyłączy stosowanych w nowoczesnych maszynach rolniczych i przemysłowych.

Wysokie ciśnienie rozrywające na poziomie 1000 BAR świadczy o dużym zapasie bezpieczeństwa konstrukcji, co jest istotne w aplikacjach wysokociśnieniowych. Produkt jest dostarczany jako nowa sztuka, gotowa do montażu w systemie hydraulicznym.
