Szybkozłącze hydrauliczne gniazdo Stauff SKPF12S18 zgodne z normą ISO 7241-1-A. Przeznaczone do olejów mineralnych, ciśnienie robocze 250 BAR, zakres temperatur -30°C do 100°C. Posiada gwint M18x1,5 i mechanizm Push & Pull z obustronnym odcinaniem.

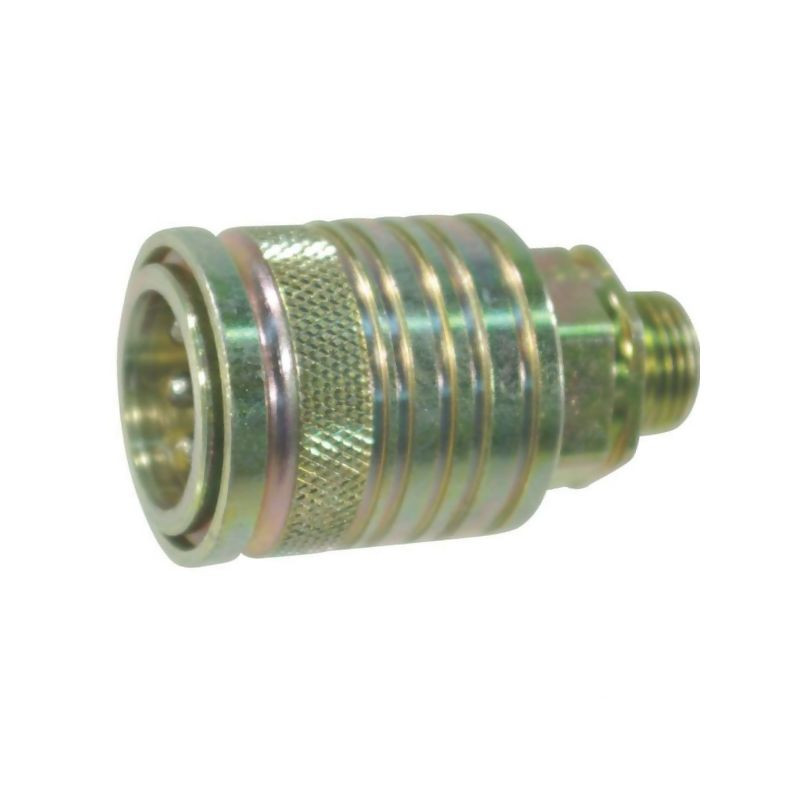

Prezentowane szybkozłącze hydrauliczne marki Stauff, oznaczone symbolem SKPF12S18, to profesjonalny element instalacji hydraulicznych zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Jest to gniazdo (część żeńska) spełniające normę ISO 7241-1-A, co gwarantuje pełną kompatybilność z innymi złączami tego standardu dostępnymi na rynku. Produkt charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem, zapewniającym szczelność i niezawodność połączenia.
Dzięki uniwersalnemu charakterowi i zgodności z międzynarodowymi normami, szybkozłącze to znajduje szerokie zastosowanie w wielu branżach. Jest idealnym rozwiązaniem dla:
Złącze zostało zaprojektowane tak, aby obsługiwać media hydrauliczne na bazie oleju mineralnego, co czyni je standardowym wyborem w większości konwencjonalnych układów napędowych i sterowania.
Szybkozłącze Stauff SKPF12S18 wykorzystuje sprawdzoną zasadę działania Push & Pull, co oznacza, że połączenie realizuje się przez wsunięcie wtyku do gniazda, a rozłączenie wymaga pociągnięcia tulei blokującej. Mechanizm ten wyposażono w funkcję zrywania oraz obustronne odcinanie przepływu medium, co zwiększa bezpieczeństwo obsługi i zapobiega wyciekom podczas rozłączania pod residualnym ciśnieniem (choć samo podłączanie pod ciśnieniem nie jest dozwolone).
Istotną cechą konstrukcyjną jest osiowe uruchamianie tulei blokującej w obu kierunkach. Takie rozwiązanie ułatwia manipulację złączem nawet w trudno dostępnych miejscach lub przy niekorzystnym kącie podejścia operatora.
Produkt wyróżnia się wysoką wytrzymałością na ciśnienie robocze sięgające 250 BAR. Zakres temperatur pracy wynosi od -30°C do 100°C, co pozwala na użytkowanie złącza w szerokim spektrum warunków atmosferycznych, od mroźnych zim po upalne dni pracy maszyn.
Jakość uszczelnienia zapewniają pierścienie wykonane z kauczuku nitrylowego (NBR), materiału znanego z doskonałej odporności na oleje mineralne i ścieranie. Powierzchnia złącza poddana została obróbce typu white passivated (białe pasywowanie), co skutecznie chroni stal przed korozją i wpływa na estetykę oraz trwałość elementu.
Prawidłowy dobór złącza wymaga uwzględnienia precyzyjnych wymiarów. Poniżej przedstawiono kluczowe dane techniczne modelu SKPF12S18:
Złącze nie posiada możliwości podłączenia pod ciśnieniem, co jest standardem dla tego typu rozwiązań zapewniających bezpieczeństwo operatora. Produkt dostarczany jest jako pojedyncza sztuka (unity: sztuka).
