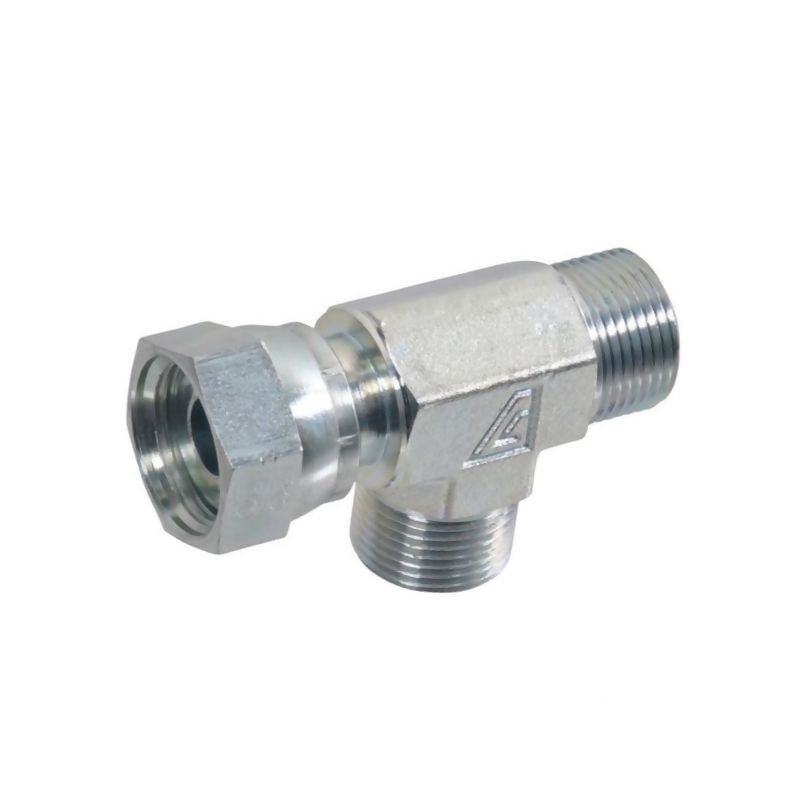

Trójnik ABB 13/16"ORFS

Trójnik hydrauliczny Alfagomma LORFS13 – specyfikacja i zastosowanie

Prezentowany produkt to wysokiej klasy trójnik hydrauliczny marki Alfagomma, oznaczony symbolem LORFS13. Jest to element armatury serii PAV, zaprojektowany do tworzenia rozgałęzień w instalacjach hydraulicznych pracujących pod wysokim ciśnieniem. Złączka wykonana ze stali, poddana procesowi galwanizacji (ocynkowania), co zapewnia jej wysoką odporność na korozję oraz uszkodzenia mechaniczne w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego elementu jest zastosowanie standardu ORFS (O-Ring Face Seal). Uszczelnienie typu płaskiego z wykorzystaniem pierścienia samouszczelniającego (O-ring) na złączu śrubowym gwarantuje szczelność połączenia nawet przy ekstremalnych obciążeniach i wibracjach. Jest to rozwiązanie znacznie bardziej niezawodne niż tradycyjne uszczelnienia stożkowe, eliminujące ryzyko wycieków oleju hydraulicznego.

Parametry techniczne i wymiary

Trójnik LORFS13 charakteryzuje się precyzyjnie określonymi wymiarami, które są kluczowe dla prawidłowego doboru do istniejącej instalacji. Wszystkie dane poniżej pochodzą bezpośrednio od producenta i należy je traktować jako wiążące przy projektowaniu układu.

• Typ gwintu: ORFS / ORFS (O-Ring Face Seal)
• Średnica gwintu złącza: 13/16 cala
• Średnica gwintu złącza nr 2: 13/16 cala
• Rozmiar CH1: 19 mm
• Rozmiar CH2: 24 mm
• Rozmiar klucza (SW): 27 mm
• Długość całkowita (P): 38 mm
• Długość mocowania do linii środkowej (L1): 28 mm
• Ciśnienie nominalne: 400 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Standard: Zgodny z SAE J1453

Zastosowanie i kompatybilność

Złączka ta jest dedykowana do współpracy z rurami lub wężami hydraulicznymi wyposażonymi w armaturę serii PAV. Dzięki zgodności z normą SAE J1453, produkt zapewnia uniwersalność w zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych, gdzie wymagana jest wysoka kultura połączeń hydraulicznych.

Dzięki wytrzymałości na ciśnienie robocze sięgające 400 BAR, trójnik LORFS13 znajduje zastosowanie w układach hydraulicznych maszyn budowlanych, rolniczych (np. ciągniki, kombajny), a także w stacjonarnych agregatach hydraulicznych. Solidna konstrukcja stalowa oraz precyzyjne wykonanie gwintów ORFS sprawiają, że jest to element długowieczny, minimalizujący konieczność częstych serwisów i wymian uszczelnień.

Korzyści z wyboru produktu Alfagomma

• Niezawodność uszczelnienia: System ORFS eliminuje przecieki dzięki uszczelce O-ring, która jest chroniona przed uszkodzeniami podczas montażu.
• Wytrzymałość: Materiał stalowy z powłoką ocynkowaną odporny na czynniki zewnętrzne i wysokie ciśnienie.
• Precyzja wykonania: Zgodność z międzynarodowymi standardami SAE zapewnia łatwy montaż i kompatybilność z innymi elementami systemu.
• Kompaktowa budowa: Niewielkie wymiary (długość 38 mm) pozwalają na montaż w ciasnych przestrzeniach maszyn.

Produkt dostępny jest w cenie za sztukę. Przed zakupem zaleca się dokładne sprawdzenie wymiarów CH1, CH2 oraz średnicy gwintu, aby upewnić się, że złączka będzie pasować do posiadanej instalacji hydraulicznej.
