Trójnik ABB 1"ORFS

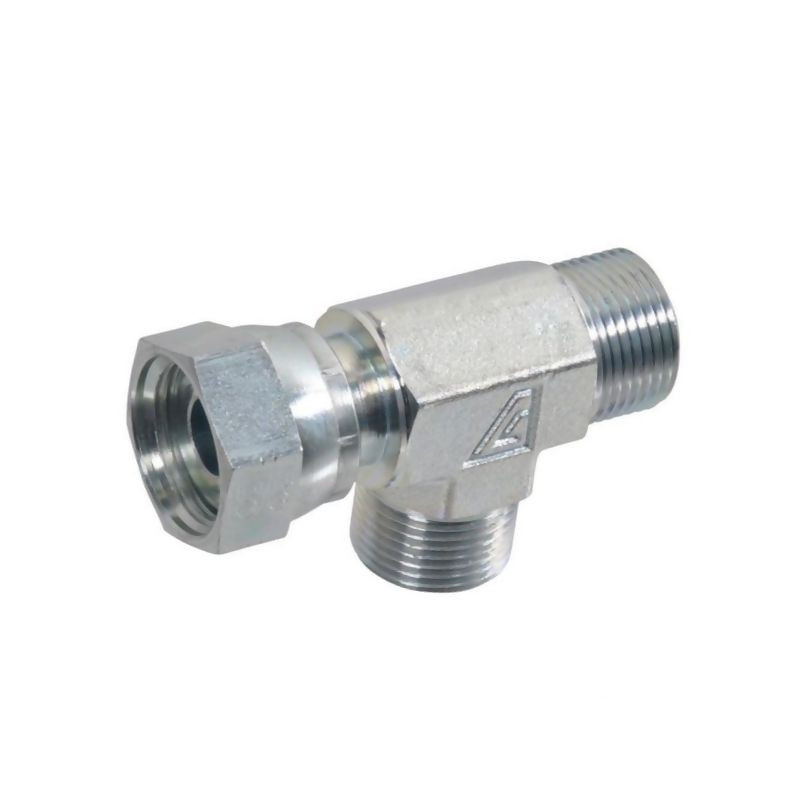

Profesjonalny trójnik hydrauliczny ABB 1" ORFS LORFS16

Prezentowany produkt to wysokiej klasy trójnik hydrauliczny marki Alfagomma, oznaczony symbolem LORFS16. Jest to kluczowy element armatury serii PAV, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych. Złączka gwintowana umożliwia bezpieczne i szczelne łączenie rur lub węży hydraulicznych, zapewniając stabilność pracy całego systemu pod wysokim ciśnieniem.

Konstrukcja i technologia wykonania

Trójnik wykonany jest z wytrzymałej stali, co gwarantuje odporność na obciążenia mechaniczne oraz warunki eksploatacyjne panujące w trudnym środowisku pracy. Kluczowym elementem konstrukcyjnym jest zastosowanie standardu ORFS (O-Ring Face Seal). Ten typ uszczelnienia opiera się na płaskim uszczelnieniu za pomocą pierścienia samouszczelniającego (O-ring) umieszczonego na złączu śrubowym. Rozwiązanie to eliminuje ryzyko wycieków oleju hydraulicznego nawet przy występowaniu wibracji, co jest częstym zjawiskiem w maszynach mobilnych.

Powierzchnia złączki poddana została procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa skutecznie chroni stal przed korozją i działaniem czynników zewnętrznych, wydłużając żywotność komponentu. Producent zadbał o zgodność wykonania z normą SAE J 1453, co jest gwarancją kompatybilności z innymi elementami armatury hydraulicznej stosowanymi w branży.

Parametry techniczne i wymiary

Produkt charakteryzuje się precyzyjnie określonymi parametrami, które pozwalają na jego bezproblemowy montaż w istniejących instalacjach. Trójnik posiada dwa złącza o średnicy gwintu 1 cal. Konstrukcja typu ABB (Angle Branch Block lub analogiczna konfiguracja trójnika) wymaga uwzględnienia konkretnych wymiarów montażowych przy projektowaniu układu.

• Symbol producenta: LORFS16
• Typ gwintu: ORFS (O-Ring Face Seal)
• Średnica gwintu złącza nr 1: 1 cal
• Średnica gwintu złącza nr 2: 1 cal
• Ciśnienie nominalne: 400 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Uszczelnienie: Pierścień samouszczelniający (O-ring)
• Rozmiar klucza (SW) dla CH1: 27 mm
• Rozmiar klucza (SW) dla CH2: 30 mm
• Długość L1 (mocowanie do linii środkowej): 33,5 mm
• Długość całkowita P: 41,5 mm

Zastosowanie i kompatybilność

Złączka jest dedykowana do współpracy z armaturą serii PAV. Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 400 BAR, znajduje zastosowanie w układach wysokiego ciśnienia, takich jak układy sterowania w ciągnikach rolniczych, koparkach, ładowarkach czy prasach hydraulicznych. Precyzyjne wykonanie gwintów oraz jakość uszczelnień zapewniają hermetyczność połączenia, co jest krytyczne dla utrzymania czystości oleju i efektywności energetycznej systemu.

Warto zwrócić uwagę na wymiary kluczowe przy doborze narzędzi montażowych. Do dokręcenia poszczególnych części trójnika niezbędne będą klucze o rozmiarach 27 mm oraz 30 mm. Kompaktowa budowa (długość całkowita 41,5 mm) pozwala na montaż w miejscach o ograniczonej przestrzeni roboczej.
