Trójnik ABB 1i1/16"ORFS

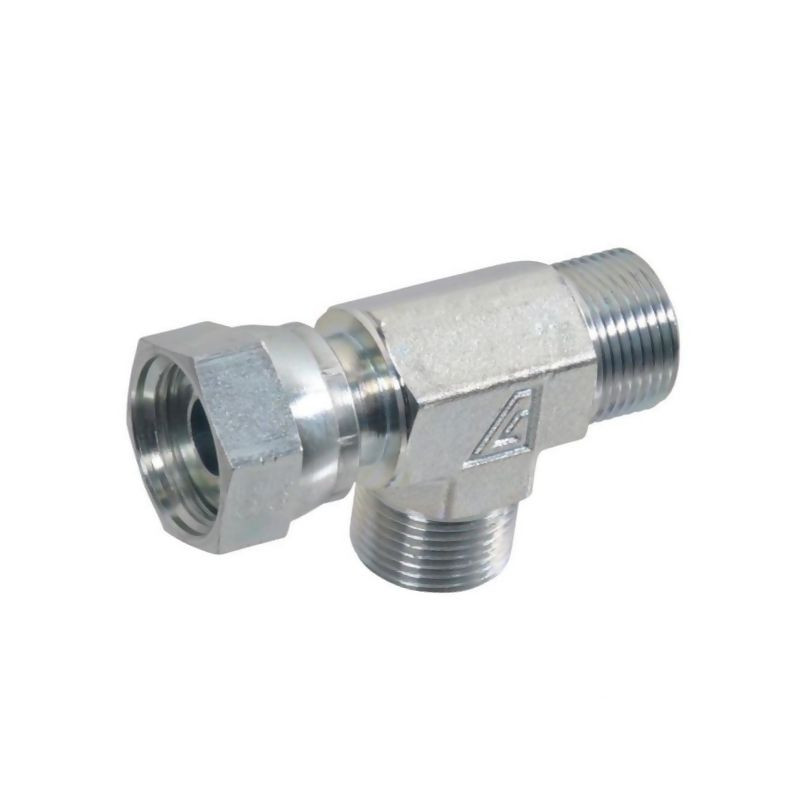

Trójnik ABB 1 1/16" ORFS LORFS11 – Precyzyjne połączenia hydrauliczne

Prezentowany produkt to wysokiej klasy trójnik hydrauliczny marki Alfagomma, oznaczony symbolem LORFS11. Jest to element armatury serii PAV, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych, gdzie kluczowa jest szczelność, wytrzymałość na wysokie ciśnienia oraz odporność na warunki zewnętrzne. Złączka wykonana jest ze stali, co gwarantuje jej trwałość mechaniczną i odporność na odkształcenia podczas montażu oraz eksploatacji.

Kluczową cechą tego trójnika jest zastosowanie gwintu typu ORFS (O-Ring Face Seal). System ten opiera się na uszczelnianiu czołowym za pomocą pierścienia O-ring, co zapewnia doskonałą szczelność nawet przy wysokich wibracjach i pulsacjach ciśnienia. Dzięki płaskiemu uszczelnieniu na złączu śrubowym, ryzyko wycieków oleju hydraulicznego jest zminimalizowane, co przekłada się na bezpieczeństwo pracy maszyny oraz czystość stanowiska.

Specyfikacja techniczna i parametry

Produkt został wykonany zgodnie z normą SAE J 1453, co jest branżowym standardem dla złączy hydraulicznych. Obróbka powierzchniowa w postaci ocynkowania (galwanizacji) skutecznie chroni stal przed korozją, wydłużając żywotność elementu w trudnych warunkach atmosferycznych lub przemysłowych.

• Symbol producenta: LORFS11
• Typ złącza: Trójnik ABB (Armatura Budowlana/Przemysłowa)
• Rozmiar gwintu: 1 1/16 cala (typ ORFS)
• Ciśnienie nominalne: 400 BAR
• Materiał wykonania: Stal
• Obróbka powierzchni: Ocynkowany (galwanizowany)
• Uszczelnienie: Płaskie uszczelnienie z pierścieniem samouszczelniającym (O-Ring)
• Długość mocowania (L1): 25 mm (do linii środkowej)
• Wymiar CH1: 17 mm
• Wymiar CH2: 22 mm
• Rozmiar klucza (SW): 22 mm
• Wymiar P: 29 mm

Zastosowanie i kompatybilność

Złączka LORFS11 jest dedykowana do współpracy z rurami lub wężami wyposażonymi w armaturę serii PAV. Dzięki standaryzacji wymiarów i zgodności z normami SAE, montaż jest intuicyjny i nie wymaga stosowania specjalistycznych narzędzi poza standardowymi kluczami płaskimi o rozmiarach 17 mm i 22 mm. Wysokie ciśnienie robocze na poziomie 400 BAR pozwala na wykorzystanie tego trójnika w ciężkim sprzęcie rolniczym, budowlanym oraz w instalacjach przemysłowych, gdzie panują ekstremalne obciążenia.

Element ten stanowi niezawodny punkt rozgałęzienia w układzie hydraulicznym, zapewniając stabilny przepływ medium bez strat ciśnienia. Precyzyjne wykonanie gwintu oraz jakość materiałów użytych przez producenta Alfagomma czynią z tego produktu wybór dla profesjonalistów dbających o bezawaryjną pracę swoich maszyn.
