Ucho cylindra fi 100, plus 170mm

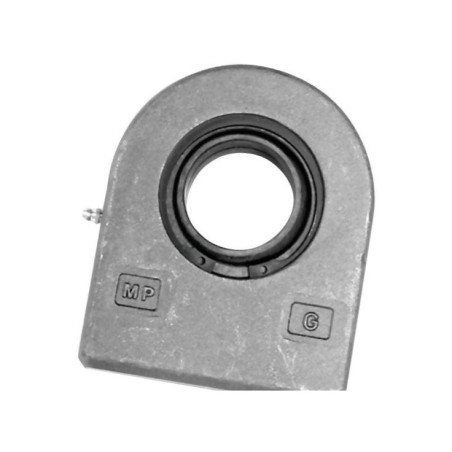

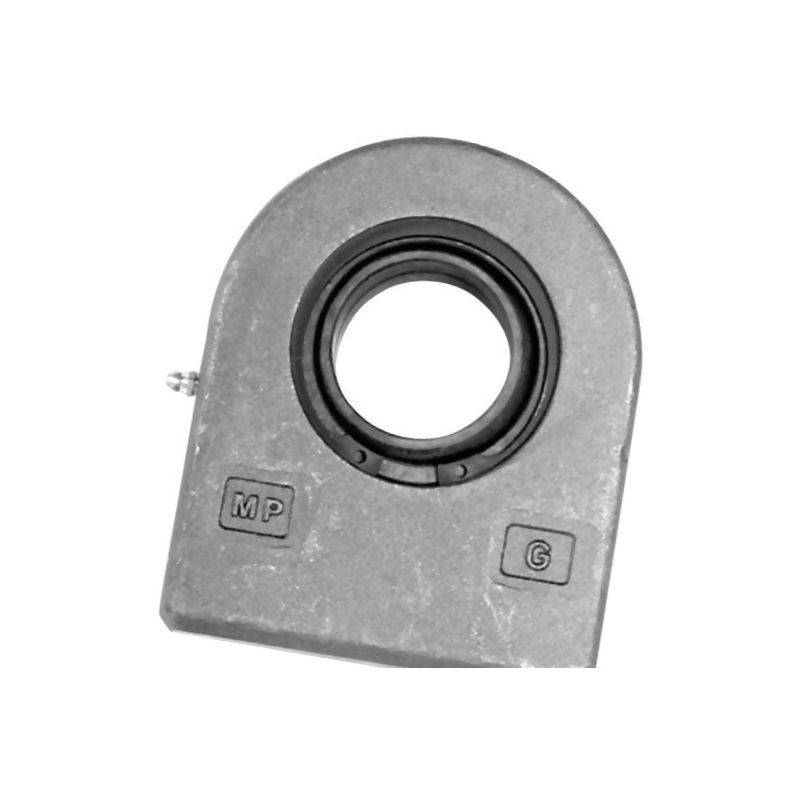

Profesjonalne ucho cylindra hydraulicznego Mac Power D360100DO

Prezentowane ucho cylindra o symbolu D360100DO (referencja dostawcy GF100DO) to wysokiej klasy element mocujący, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej. Produkt marki Mac Power stanowi kluczowy komponent w systemach mocowania siłowników hydraulicznych, zapewniając stabilność i precyzję pracy mechanizmów w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki zastosowaniu solidnych materiałów i precyzyjnej obróbki, element ten gwarantuje długotrwałą eksploatację nawet w trudnych warunkach pracy.

Konstrukcja i materiały wykonania

Ucho charakteryzuje się masywną konstrukcją, co jest kluczowe dla przenoszenia dużych obciążeń mechanicznych. W zależności od wielkości serii produkcyjnej, zastosowano różne rodzaje stali, aby zapewnić optymalną wytrzymałość. Dla modeli do GF60DO użyto kutej stali ST52-3, natomiast w przypadku większych rozmiarów, w tym prezentowanego modelu, zastosowano walcowaną stal ST52-3. Taki dobór materiału zapewnia odpowiednią odporność na odkształcenia i pękanie.

Istotnym elementem konstrukcyjnym jest prostokątny kołnierz spawany, który ułatwia montaż i zwiększa powierzchnię styku z obudową siłownika. Połączenie wewnętrzne opiera się na rozwiązaniu ślizgowym stal-stal, co minimalizuje luzy i zapewnia płynną pracę przegubu. Należy pamiętać, że produkt podlega obowiązkowej konserwacji, co jest standardem w przypadku elementów łożyskowych i przegubowych pracujących pod dużym obciążeniem.

Specyfikacja techniczna i wymiary

Element został zaprojektowany zgodnie z normą DIN 648, co gwarantuje kompatybilność z większością standardowych rozwiązań na rynku. Poniżej znajdują się kluczowe parametry techniczne potwierdzające dopasowanie do siłowników o średnicy tłoka 100 mm:

• Średnica wewnętrzna (d): 100 mm – precyzyjne dopasowanie do trzpienia siłownika.
• Średnica zewnętrzna łożyska (D): 150 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 109,5 mm.
• Długość (D2): 250 mm.
• Szerokość (C1/B): 70 mm.
• Wysokość (L6): 295 mm.
• Odstęp podstawy środkowego wału (H2): 170 mm – kluczowy wymiar montażowy określający rozstaw otworów lub punkt podparcia.
• Kąt wychylenia (ß): 7 stopni.

Zastosowanie i korzyści

Ucho cylindra fi 100 z odstępem 170 mm znajduje zastosowanie jako element do samodzielnego montażu w siłownikach hydraulicznych. Jego głównym zadaniem jest przenoszenie sił roboczych z tłoczyska na ramię maszyny przy jednoczesnym umożliwieniu pewnego kąta wychylenia (7°), co kompensuje niedokładności montażowe i ruchy zawieszenia.

Dzięki standaryzacji wymiarów i wysokiej jakości wykonania przez Mac Power, produkt ten jest idealnym rozwiązaniem dla serwisów hydrauliki siłowej oraz użytkowników indywidualnych poszukujących trwałych zamienników lub elementów do budowy własnych układów hydraulicznych. Masywne wykonanie i zastosowanie stali ST52-3 przekładają się bezpośrednio na bezpieczeństwo pracy i redukcję kosztów eksploatacji poprzez rzadszą konieczność wymiany zużytych elementów.
