Ucho cylindra fi 50, plus 88mm

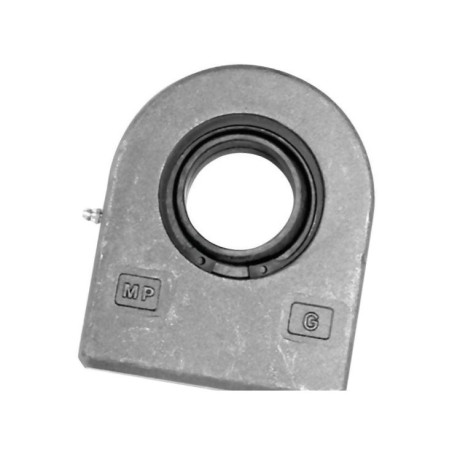

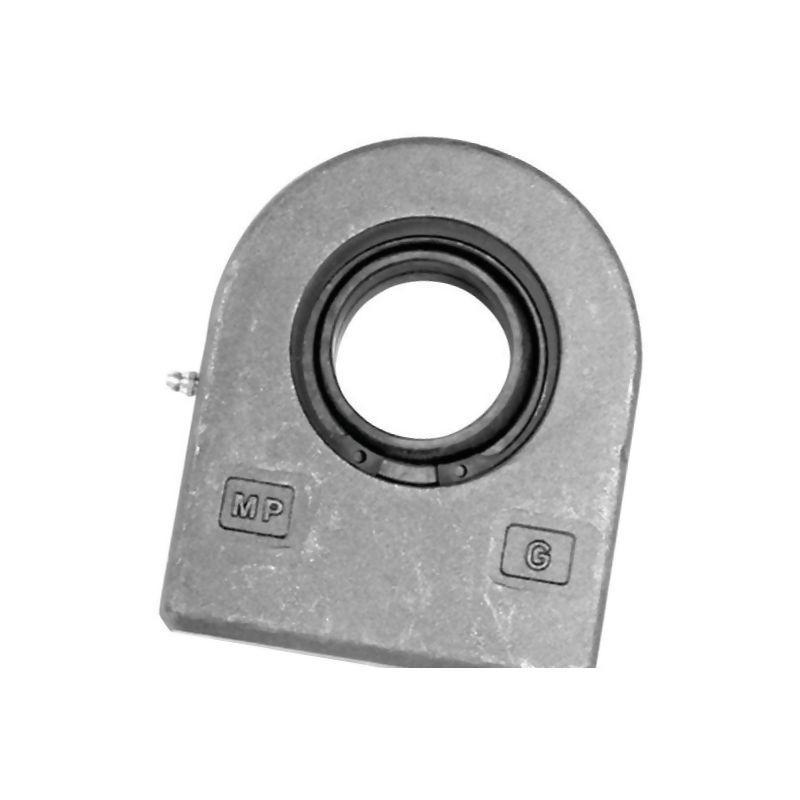

Profesjonalne ucho cylindra hydraulicznego Mac Power D36050DO

Prezentowane ucho cylindra to kluczowy element mocowania, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej. Produkt marki Mac Power, oznaczony referencją D36050DO (kod dostawcy GF50DO), stanowi solidne rozwiązanie dla mechaników i serwisantów zajmujących się naprawą oraz budową siłowników hydraulicznych. Jego konstrukcja opiera się na sprawdzonych standardach przemysłowych, zapewniając niezawodność i długotrwałą wytrzymałość w warunkach intensywnego obciążenia.

Główną cechą tego komponentu jest precyzyjne wykonanie zgodne z normą DIN 648, co gwarantuje pełną kompatybilność z innymi elementami układu hydraulicznego. Ucho zostało zaprojektowane do montażu na końcówce tłoczyska lub korpusie siłownika, umożliwiając swobodny ruch kątowy dzięki zastosowaniu łożyska ślizgowego. Taka konfiguracja eliminuje naprężenia boczne i wydłuża żywotność całego mechanizmu.

Kluczowe cechy konstrukcyjne i materiałowe

Analizując budowę ucha cylindra fi 50, warto zwrócić uwagę na jego masywne wykonanie oraz detale techniczne, które wpływają na bezpieczeństwo pracy. Element charakteryzuje się prostokątnym kołnierzem spawanym, co ułatwia jego integrację z konstrukcją siłownika. Połączenie ślizgowe typu stal-stal zapewnia odpowiednią twardość i odporność na ścieranie, co jest kluczowe przy dynamicznej pracy maszyny.

Materiał, z którego wykonano ucho, został dobrany pod kątem wytrzymałościowym. Zgodnie ze specyfikacją techniczną, dla tego typu elementów stosowana jest stal konstrukcyjna ST52-3. W zależności od wariantu produkcyjnego może to być stal kuta lub walcowana, co zapewnia wysoką jednorodność struktury i odporność na zmęczenie materiału. Produkt wymaga jednak obowiązkowej konserwacji, aby zachować swoje parametry przez cały okres eksploatacji.

Specyfikacja techniczna i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne ucha cylindra Mac Power D36050DO. Przed zakupem lub montażem należy dokładnie zweryfikować wymiary, aby upewnić się, że element pasuje do posiadanego siłownika.

• Średnica wewnętrzna (d): 50 mm – kluczowy parametr dopasowania do sworznia lub tłoczyska.
• Średnica zewnętrzna łożyska (D): 75 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 55,9 mm.
• Długość całkowita (D2): 123 mm.
• Szerokość (C1): 40 mm.
• Odstęp podstawy środkowego wału (H2): 88 mm – istotny wymiar określający geometrię mocowania.
• Wysokość (L6): 149,5 mm.
• Szerokość bieżni (B): 35 mm.
• Kąt wychylenia (ß): 6° – pozwala na kompensację niewielkich niedokładności montażowych.
• Standard wykonania: DIN 648.

Zastosowanie i montaż

Ucho cylindra fi 50 znajduje zastosowanie głównie jako element końcowy siłownika hydraulicznego (cyl end cap). Jest niezbędne w maszynach rolniczych, budowlanych oraz w przemyśle, gdzie wymagana jest precyzyjna kontrola ruchu liniowego przy jednoczesnej możliwości pracy pod kątem. Dzięki standardowi DIN 648, produkt jest uniwersalny i łatwo dostępny w wymianie.

Pamiętaj, że prawidłowy montaż i regularna konserwacja są warunkiem koniecznym dla bezawaryjnej pracy. Smarowanie połączenia ślizgowego stal-stal zapobiegnie zatarciom i korozji, zapewniając płynność ruchu przez lata. Produkt sprzedawany jest jako pojedyncza sztuka, gotowa do zabudowy przez wykwalifikowany personel.
