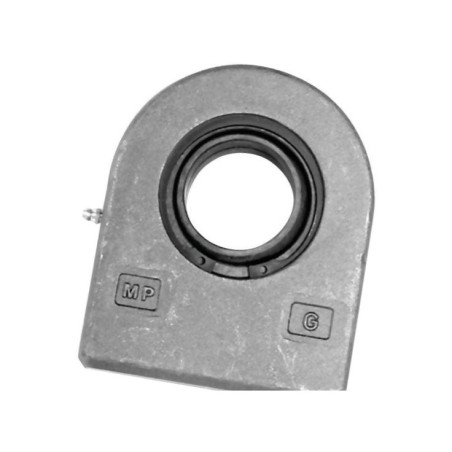

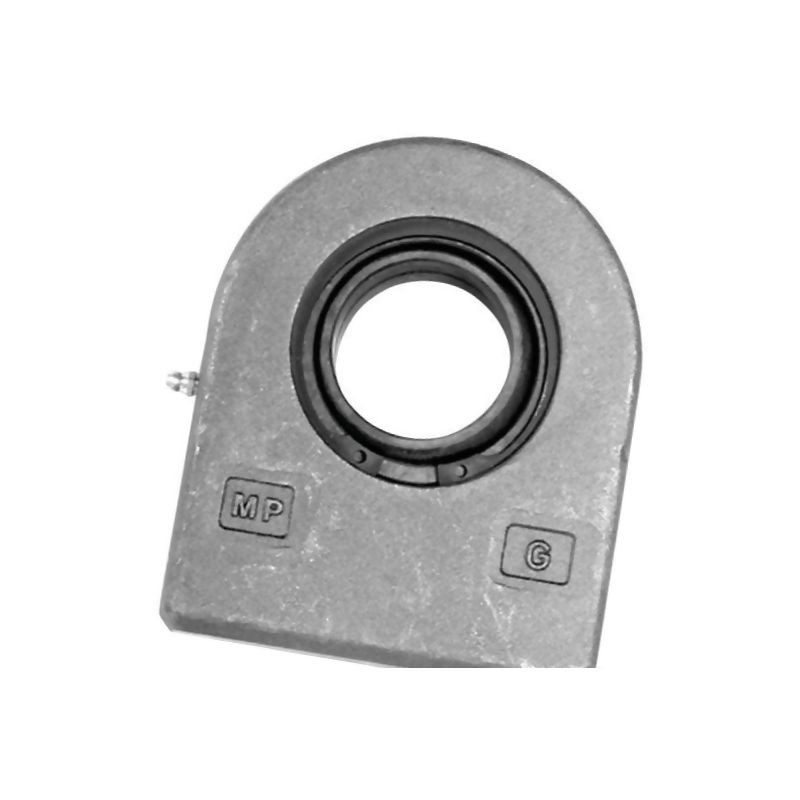

Ucho cylindra fi 70, plus 115mm

Profesjonalne ucho cylindra hydraulicznego Mac Power D36070DO

Ucho cylindra fi 70, plus 115mm to kluczowy element mocowania, przeznaczony do montażu w systemach hydraulicznych. Produkt marki Mac Power, oznaczony referencją D36070DO (supplier reference: GF70DO), został zaprojektowany z myślą o trwałości i precyzyjnym dopasowaniu do siłowników hydraulicznych. Jest to element sprzedawany jako sztuka, gotowy do zastosowania w profesjonalnych instalacjach przemysłowych i rolniczych.

Konstrukcja ucha opiera się na standardzie DIN 648, co gwarantuje kompatybilność z większością powszechnie stosowanych rozwiązań w hydraulice siłowej. Masywne wykonanie oraz zastosowanie połączenia ślizgowego stal-stal zapewniają wysoką odporność na obciążenia dynamiczne i statyczne, co jest kluczowe przy pracy ciężkiego sprzętu.

Kluczowe wymiary i specyfikacja techniczna

Przed zakupem należy zweryfikować wymiary, aby upewnić się, że element pasuje do posiadanej konstrukcji siłownika. Poniżej znajdują się dokładne parametry techniczne produktu:

• Średnica wewnętrzna (d): 70 mm – kluczowy wymiar dopasowania do tłoczyska lub trzpienia.
• Odstęp, podstawa środkowego wału (H2): 115 mm – określa rozstaw mocowania.
• Średnica zewnętrzna łożyska (D): 105 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 77,8 mm.
• Długość (D2): 164 mm.
• Wysokość (L6): 197 mm.
• Szerokość (C1): 55 mm.
• Szerokość bieżni (B): 49 mm.
• Kąt wychylenia (ß): 6°.

Materiał i właściwości konstrukcyjne

Ucho charakteryzuje się prostokątnym kołnierzem spawanym, co ułatwia jego integrację z obudową siłownika. Zastosowane materiały różnią się w zależności od wielkości elementu w serii produkcyjnej. W przypadku tego modelu, zgodnie z danymi technicznymi dla elementów od GF60DO wzwyż, użyto walcowanej stali ST52-3. Jest to gatunek stali konstrukcyjnej o podwyższonej wytrzymałości, idealny do zastosowań w hydraulice.

Ważną cechą użytkową jest fakt, że produkt podlega obowiązkowej konserwacji. Regularne smarowanie i dbałość o czystość połączenia ślizgowego stal-stal wydłużają żywotność elementu i zapobiegają zatarciom podczas pracy pod kątem 6 stopni.

Zastosowanie i montaż

Element ten znajduje zastosowanie jako końcówka cylindra (cyl end cap). Dzięki precyzyjnemu wykonaniu i zgodności z normą DIN 648, montaż jest intuicyjny i bezpieczny. Produkt Mac Power to rozwiązanie dla użytkowników szukających niezawodnych części zamiennych lub elementów do budowy własnych układów hydraulicznych.
