Ucho siłownika fi25mm gwintem wew. M16x1,5 R

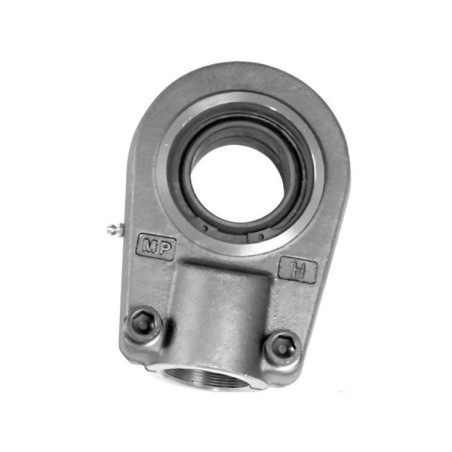

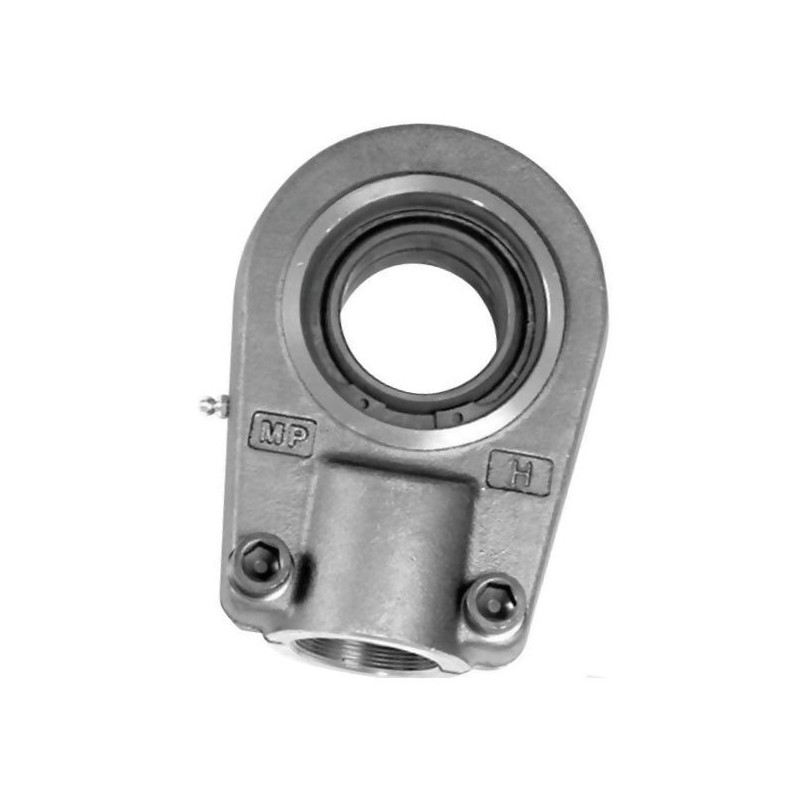

Ucho siłownika Mac Power D360HRK25DO – precyzyjne mocowanie hydrauliczne

Ucho siłownika o symbolu D360HRK25DO (referencja dostawcy GIHRK25DO) to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych. Produkt marki Mac Power zapewnia niezawodne połączenie przegubowe, umożliwiając swobodny ruch siłownika w zakresie kątowym, co jest niezbędne przy pracy w trudnych warunkach terenowych i zmiennych obciążeniach.

Konstrukcja ucha opiera się na sprawdzonej technologii połączenia ślizgowego stal-stal, co gwarantuje wysoką wytrzymałość na ścieranie oraz długą żywotność elementu. Dzięki zastosowaniu drobnoziarnistego gwintu metrycznego M16x1.5, ucho idealnie współpracuje z typowymi cylindrami hydraulicznymi, zapewniając szczelne i stabilne mocowanie. Element ten charakteryzuje się kompaktową budową, co pozwala na jego instalację w miejscach o ograniczonej przestrzeni montażowej, bez konieczności modyfikacji konstrukcji maszyny.

Zastosowanie i kluczowe korzyści

Ucho siłownika znajduje szerokie zastosowanie w systemach zawieszeń, złączach przegubowych oraz bezpośrednio w mechanizmach napędzanych siłownikami hydraulicznymi. Jego uniwersalny charakter sprawia, że jest chętnie wybierany przez serwisy zajmujące się regeneracją i naprawą maszyn rolniczych.

• Kompaktowe wymiary: Małe zapotrzebowanie na miejsce umożliwia montaż w gęsto zabudowanych zespołach roboczych.
• Wytrzymała konstrukcja: Połączenie ślizgowe stal-stal oraz obudowa o wysokiej wytrzymałości mechanicznej.
• Łatwość montażu: Element wyposażony w dwie śruby DIN912-10.9 do mocowania, co przyspiesza proces instalacji.
• Precyzyjne dopasowanie: Gwint wewnętrzny M16x1.5 (prawy) zapewnia idealne spasowanie z trzpieniem siłownika.

Warto pamiętać, że element ten podlega obowiązkowej konserwacji. Regularne smarowanie i kontrola stanu technicznego połączenia ślizgowego są kluczowe dla utrzymania pełnej sprawności układu hydraulicznego i zapobiegania przedwczesnemu zużyciu.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne ucha siłownika Mac Power D360HRK25DO. Wszystkie wymiary zostały podane zgodnie z normami producenta i są niezbędne do prawidłowej identyfikacji części zamiennej.

• Średnica wewnętrzna (d): 25 mm
• Gwint: M16x1.5 (prawy, drobny)
• Szerokość piasty (B): 20 mm
• Wysokość pierścienia wewnętrznego: 20 mm
• Średnica zewnętrzna łożyska (D): 42 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 29,3 mm
• Szerokość całkowita (D2): 56 mm
• Wysokość obudowy (C1): 23 mm
• Długość całkowita (L4): 50 mm
• Długość gwintu (L3): 17 mm
• Długość L7: 25 mm
• Odstęp podstawy środkowego wału (H1): 50 mm
• Szerokość podstawy (D5): 46 mm
• Wysokość podstawy (D4): 25 mm
• Kąt wychylenia (ß/b): 7°

Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu. Zastosowanie wysokiej jakości materiałów oraz precyzyjna obróbka skrawaniem czynią z tego ucha siłownika produkt profesjonalny, spełniający wymagania intensywnie eksploatowanych maszyn.
