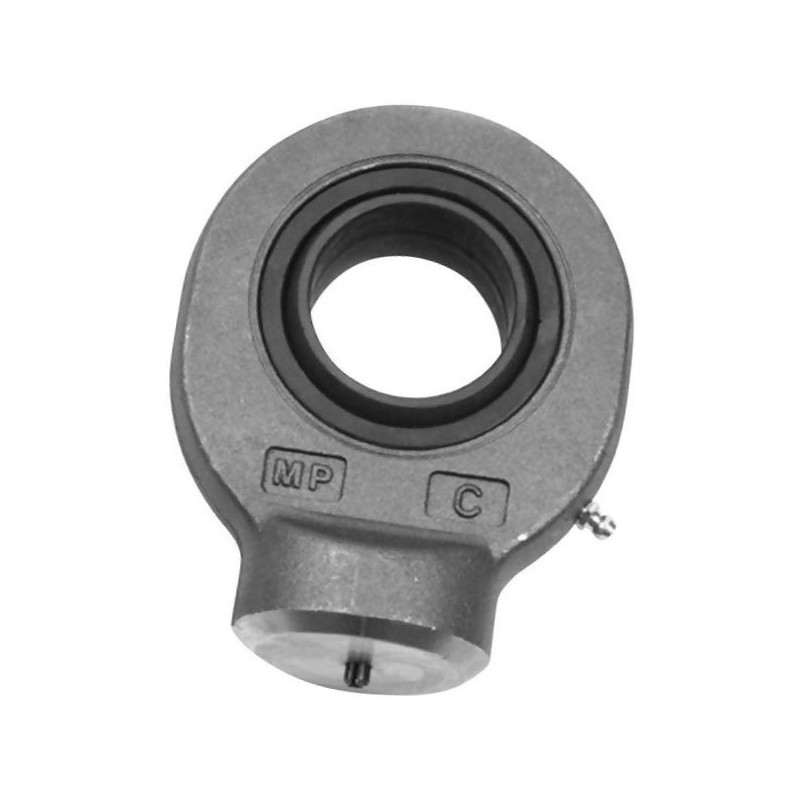

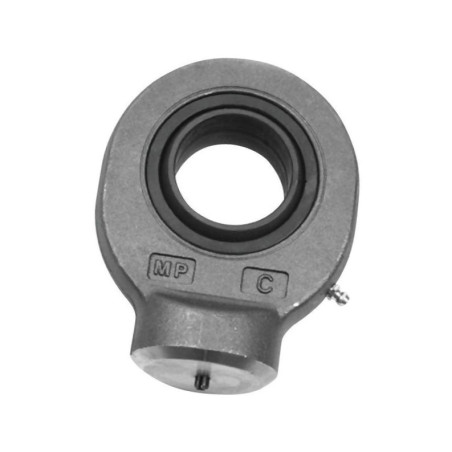

Ucho tłoczyska fi 40, plus 69mm

Profesjonalne ucho tłoczyska Mac Power D36040DO do siłowników hydraulicznych

Ucho tłoczyska o indeksie D36040DO to precyzyjny element mocujący, zaprojektowany z myślą o zastosowaniu w układach hydraulicznych, w szczególności jako końcówka montażowa dla tłoczyska siłownika. Produkt marki Mac Power, wykonany z wysokiej jakości stali ST52-3 metodą kucia, gwarantuje wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne występujące w maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczową cechą tego komponentu jest jego konstrukcja przewidująca samodzielny montaż przez spawanie. Cylindryczna końcówka spawalnicza oraz kołek centrujący z krawędzią spawalniczą pod kątem 45° ułatwiają precyzyjne osadzenie elementu na tłoczysku, zapewniając trwałe i stabilne połączenie. Zastosowanie połączenia ślizgowego stal-stal pozwala na kompensację niewielkich niedokładności montażowych oraz zapewnia płynną pracę mechanizmu.

Specyfikacja techniczna i wymiary zgodne z normą DIN 648

Element został wykonany zgodnie ze standardem DIN 648, co zapewnia jego kompatybilność z typowymi rozwiązaniami stosowanymi w hydraulice siłowej. Poniżej znajdują się szczegółowe parametry techniczne, które należy uwzględnić podczas doboru części zamiennych lub projektowania nowych układów mocowania.

• Przeznaczenie: Do montażu na tłoczysku siłownika hydraulicznego.
• Materiał: Stal ST52-3, kuta – zapewniająca wysoką wytrzymałość na rozciąganie i ścinanie.
• Średnica wewnętrzna (d): 40 mm – dopasowana do tłoczyska o średnicy 40 mm.
• Średnica zewnętrzna (D): 62 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 45 mm.
• Szerokość/Średnica zewnętrzna korpusu (D2): 92 mm.
• Średnica zewnętrzna części spawalniczej (D6): 52 mm.
• Grubość ścianki/gniazda (D7): 4 mm.
• Wysokość obudowy (C1): 23 mm.
• Wysokość pierścienia wewnętrznego (B): 28 mm.
• Długość całkowita elementu (L6): 115 mm.
• Długość części roboczej/spawalniczej (L7): 48 mm.
• Odstęp podstawy środkowego wału (H2): 69 mm.
• Kąt wychyłu (ß): 7 stopni.

Zastosowanie i korzyści użytkowe

Ucho tłoczyska Mac Power D36040DO znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne połączenie siłownika z elementem roboczym maszyny, umożliwiające jednocześnie pewien zakres ruchu kątowego. Dzięki precyzyjnie wykonanemu przegubowi kulistemu, element ten niweluje naprężenia wynikające z niewspółosiowości montażu, co znacząco wydłuża żywotność uszczelnień siłownika oraz samego przegubu.

Produkt wymaga obowiązkowej konserwacji, co jest standardem w przypadku tego typu elementów ruchomych narażonych na pracę w trudnych warunkach zewnętrznych. Regularne smarowanie zapewnia cichą pracę i ochronę przed korozją oraz zużyciem ściernym. Jest to idealne rozwiązanie dla serwisantów hydrauliki siłowej oraz właścicieli warsztatów mechanicznych poszukujących niezawodnych części zamiennych do regeneracji lub budowy nowych układów napędowych.
