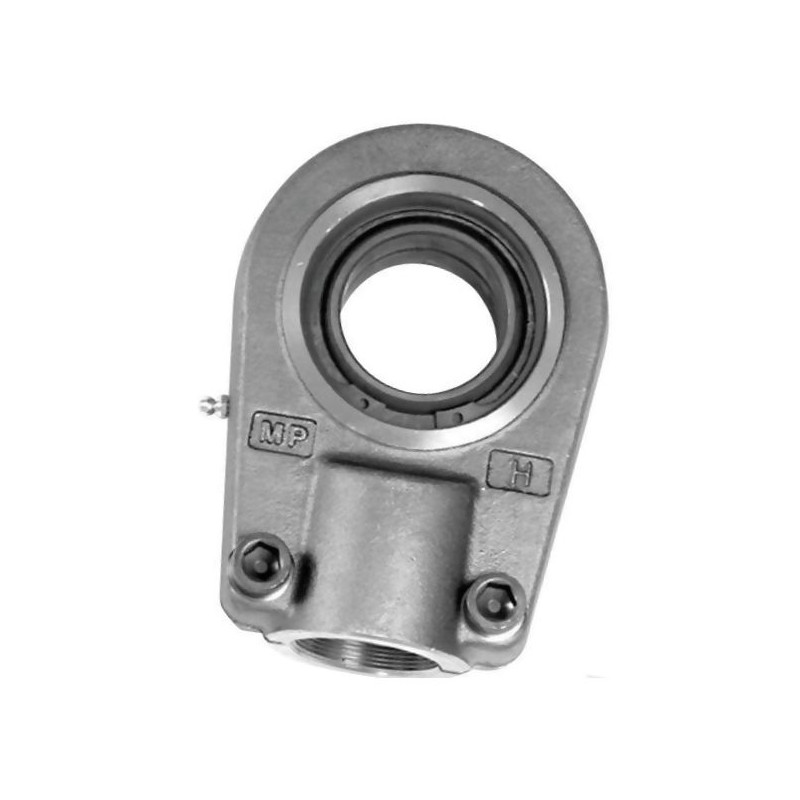

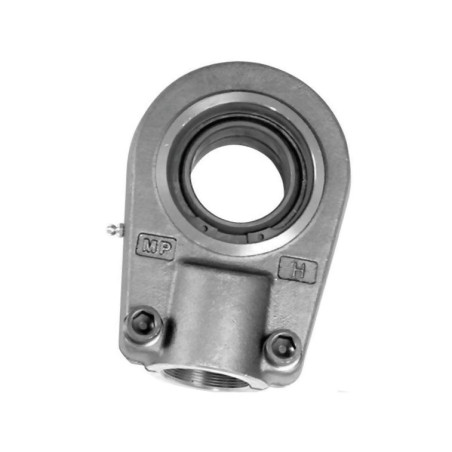

Ucho siłownika fi30mm gwintem wew. M22x1,5 R

Profesjonalne ucho siłownika Mac Power D360HRK30DO

Ucho siłownika hydraulicznego marki Mac Power, oznaczone indeksem D360HRK30DO (referencja dostawcy GIHRK30DO), to precyzyjny element konstrukcyjny przeznaczony do montażu w układach napędowych maszyn rolniczych oraz urządzeniach przemysłowych. Produkt został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacyjnych, zapewniając stabilne połączenie przegubowe w mechanizmach wymagających dużych obciążeń.

Zastosowanie i funkcjonalność

Głównym zadaniem tego elementu jest tworzenie elastycznych, a jednocześnie sztywnych połączeń w układach hydraulicznych. Ucho znajduje szerokie zastosowanie w:

• Maszynach rolniczych – jako element zawieszenia narzędzi lub mechanizmów podnoszenia.
• Siłownikach hydraulicznych – umożliwiając pracę pod kątem i kompensując niewielkie niedopasowania osiowe.
• Złączach przegubowych – gdzie wymagana jest swoboda ruchu w jednej płaszczyźnie.
• Różnego typu zawieszeniach technicznych.

Konstrukcja opiera się na połączeniu ślizgowym stal-stal, co gwarantuje wysoką odporność na zużycie mechaniczne. Ważną cechą użytkową jest małe zapotrzebowanie na miejsce montażowe, co pozwala na integrację z kompaktowymi zespołami hydraulicznymi.

Kluczowe parametry techniczne i wymiary

Element charakteryzuje się gwintem wewnętrznym metrycznym o drobnej skoku, typowym dla cylindrów hydraulicznych. Poniżej znajdują się szczegółowe dane techniczne potwierdzone przez producenta:

• Typ gwintu: Wewnętrzny, prawy (M22x1.5).
• Średnica otworu montażowego (Ø): 30 mm.
• Średnica zewnętrzna łożyska (D): 47 mm.
• Szerokość całkowita (D2): 64 mm.
• Długość całkowita (L4): 94 mm.
• Długość gwintu (L3): 23 mm.
• Wysokość obudowy (C1): 28 mm.
• Wysokość pierścienia wewnętrznego (B): 22 mm.
• Szerokość piasty: 22 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 34,2 mm.
• Wysokość podstawy (D4): 32 mm.
• Szerokość podstawy (D5): 50 mm.
• Odstęp podstawy środkowego wału (H1): 60 mm.
• Kąt wychylenia (ß/b): 6°.

Konstrukcja i konserwacja

Ucho wyposażone jest w dwie śruby DIN912-10.9 służące do mocowania, co zapewnia wysoką wytrzymałość połączenia na rozciąganie i ścinanie. Ze względu na specyfikę pracy w układach ślizgowych, element podlega obowiązkowej konserwacji. Regularne smarowanie jest kluczowe dla utrzymania właściwych parametrów pracy i wydłużenia żywotności produktu. Drobny gwint M22x1.5 zapewnia precyzyjne i szczelne dopasowanie do trzpienia siłownika, minimalizując luzy i drgania podczas pracy maszyny.
