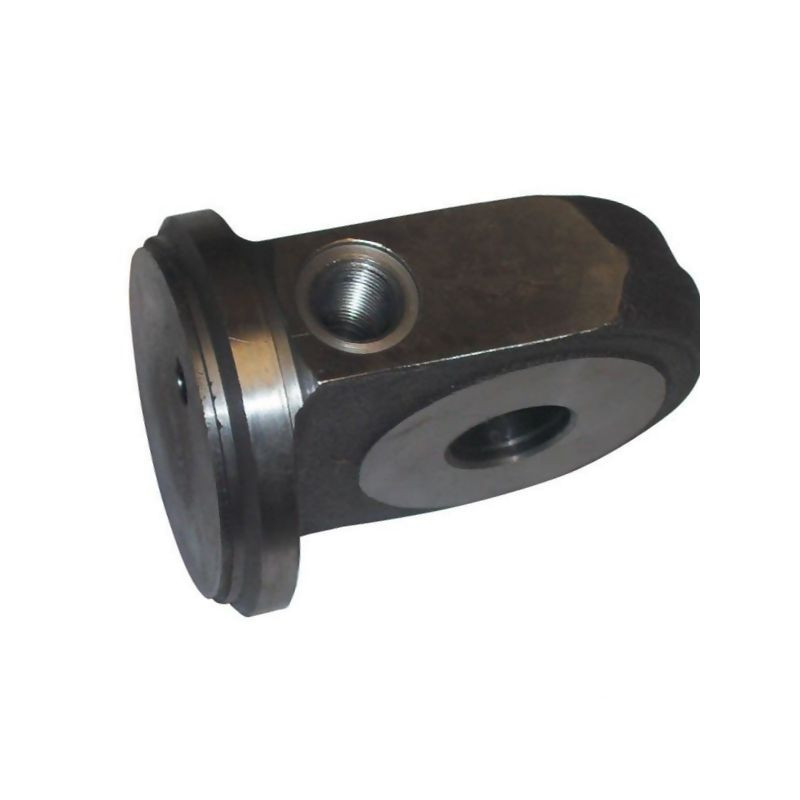

Dno siłownika z uchem fi 50

Profesjonalne dno siłownika z uchem – precyzja i wytrzymałość

Prezentowane dno siłownika z uchem to kluczowy element konstrukcyjny przeznaczony do budowy i regeneracji siłowników hydraulicznych. Produkt oznaczony indeksem D36039BEVBN050 (referencja dostawcy: DC39BEVBN050) został zaprojektowany z myślą o zastosowaniach w układach hydraulicznych wymagających wysokiej odporności na obciążenia mechaniczne. Jest to element dedykowany do cylindrów dwustronnie działających z serii SATURN C25, co gwarantuje pełną kompatybilność i bezproblemowy montaż w istniejących instalacjach.

Materiał i konstrukcja zapewniająca długą żywotność

Głównym materiałem użytym do produkcji tego dna siłownika jest stal gatunku St52-3. Jest to stal konstrukcyjna ogólnego przeznaczenia, charakteryzująca się bardzo dobrymi właściwościami wytrzymałościowymi oraz spawalnością. Zastosowanie tego konkretnego gatunku stali zapewnia, że element będzie odporny na odkształcenia pod wpływem wysokiego ciśnienia roboczego oraz dynamicznych obciążeń występujących podczas pracy siłownika.

Powierzchnia styku została wykonana w konfiguracji stal/stal, co jest standardem w profesjonalnych mocowaniach hydraulicznych, zapewniającym szczelność i stabilność połączenia. Precyzyjne wykonanie otworów oraz gwintów eliminuje ryzyko nieszczelności i przecieków oleju hydraulicznego.

Kluczowe wymiary i parametry techniczne

Dobór odpowiedniego dna siłownika wymaga ścisłego dopasowania wymiarów do korpusu oraz tłoczyska. Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem:

• Średnica wewnętrzna rury (F): 50 mm – kluczowy parametr dopasowania do tulei siłownika.
• Przyłącze gwintowane: 3/8 cala BSP – standardowe przyłącze hydrauliczne umożliwiające podpięcie przewodów.
• Średnica otworu (L): 20,25 mm – precyzyjnie wykonany otwór pod tłoczysko lub inne elementy wewnętrzne.
• Długość całkowita (A): 90 mm.
• Wysokość (H): 60 mm.
• Grubość elementu (J): 25 mm.
• Odstęp (środkowy otwór do dolnej części B): 57 mm.
• Inne wymiary: C = 26 mm, D = 23 mm.

Zastosowanie i korzyści z montażu

Element ten pełni funkcję mocowania podłogowego, co oznacza, że jest integralną częścią obudowy siłownika, kotwiczącą go w konstrukcji maszyny. Zastosowanie tego konkretnego modelu przynosi kilka wymiernych korzyści:

• Mniejsza długość montażowa: Konstrukcja pozwala na optymalizację przestrzeni zajmowanej przez zespół hydrauliczny.
• Kompatybilność z serią SATURN C25: Idealne rozwiązanie dla użytkowników posiadających siłowniki tej marki, szukających oryginalnych lub w pełni zamiennych części.
• Solidność wykonania: Grubość 25 mm i zastosowanie stali St52-3 gwarantują bezpieczeństwo pracy nawet w trudnych warunkach eksploatacyjnych.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed zamówieniem upewnij się, że wymiary, w szczególności średnica wewnętrzna 50 mm oraz rozstaw otworów, odpowiadają Twojemu siłownikowi. Jest to element niezbędny przy samodzielnej budowie siłowników lub ich profesjonalnej regeneracji w warsztatach hydraulicznych.
