Dno siłownika z uchem łożyskowanym fii 60

Dno siłownika z uchem łożyskowanym FII 60 – precyzyjne mocowanie dolne

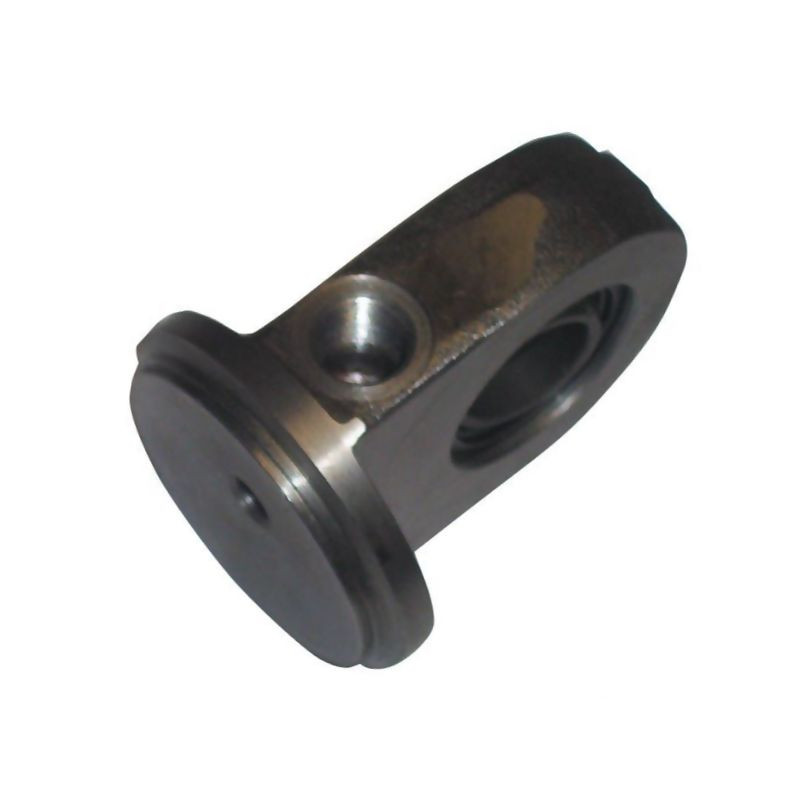

Dno siłownika z uchem łożyskowanym o oznaczeniu referencyjnym D36039BEVHN060 to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych. Produkt stanowi integralną część systemu mocowania siłowników dwustronnie działających, zapewniając stabilność i prawidłową pracę mechanizmu. Zaprojektowane z myślą o profesjonalnym zastosowaniu w branży rolniczej, budowlanej oraz warsztatowej, oferuje wysoką wytrzymałość mechaniczną dzięki zastosowaniu stali konstrukcyjnej St52-3.

Kompatybilność i zastosowanie

Prezentowane dno jest dedykowane do współpracy z cylindrami hydraulicznymi dwustronnie działającymi z serii SATURN C25. Dzięki precyzyjnie wykonanym wymiarom oraz uchu łożyskowanemu, element ten umożliwia swobodny ruch i kompensację niewielkich niedokładności montażowych, co jest kluczowe dla długowieczności uszczelnień i samego siłownika. Powierzchnia styku wykonana jest w technologii stal/stal, co gwarantuje odporność na wysokie obciążenia i tarcie.

Kluczowe wymiary i parametry techniczne

Produkt charakteryzuje się kompaktową budową, co pozwala na jego montaż w przestrzeniach o ograniczonej wysokości. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z oryginalnymi specyfikacjami producenta:

• Średnica wewnętrzna rury (F): 60 mm – dopasowanie do tulei siłownika.
• Długość całkowita (A): 92 mm.
• Wysokość (H): 70 mm.
• Odstęp od środkowego otworu do dolnej części: 57 mm.
• Średnica otworu montażowego (L): 25 mm.
• Grubość elementu (J): 25 mm.
• Rozstaw otworów/wymiar C: 27 mm.
• Wymiar D: 23 mm.
• Wymiar K: 45 mm.
• Wymiar G [BSP]: 48.5 mm.

Specyfikacja przyłączy hydraulicznych

Konstrukcja dna uwzględnia standardowe przyłącza gwintowane, co ułatwia integrację z istniejącymi instalacjami hydraulicznymi. Istotnym aspektem jest mniejsza długość montażowa w porównaniu do tradycyjnych rozwiązań, co optymalizuje przestrzeń roboczą.

• Główne przyłącze (E): Gwint BSP 3/8 cala.
• Przyłącze (F): Średnica odpowiadająca 60 mm (zgodna z średnicą wewnętrzną rury).
• Przyłącze (G): Wymiar 48.5 mm w standardzie BSP.

Materiał i trwałość

Element wykonany jest ze stali gatunku St52-3, co jest gwarancją wysokiej wytrzymałości na rozciąganie i dobrą spawalnością. Materiał ten jest powszechnie stosowany w produkcji elementów nośnych i konstrukcyjnych maszyn rolniczych oraz budowlanych. Powierzchnia robocza styku została przygotowana do pracy w warunkach dużych obciążeń mechanicznych (stal/stal).

Korzyści z wyboru produktu D36039BEVHN060

• Optymalizacja montażu: Mniejsza długość montażowa ułatwia instalację w ciasnych zabudowach maszyn.
• Precyzja wykonania: Dokładne wymiary zapewniają idealne pasowanie do siłowników serii SATURN C25.
• Wytrzymałość: Zastosowanie stali St52-3 zapewnia długą żywotność nawet przy intensywnym użytkowaniu.
• Uniwersalność przyłączy: Standardowe gwinty BSP ułatwiają podłączenie węży hydraulicznych.

Przed zakupem zaleca się dokładne sprawdzenie wymiarów starego elementu, w szczególności średnicy wewnętrznej (60 mm) oraz rozstawu otworów, aby upewnić się, że produkt D36039BEVHN060 jest właściwym zamiennikiem dla Państwa siłownika.
