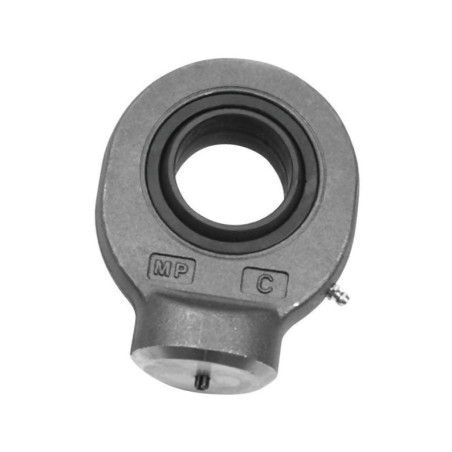

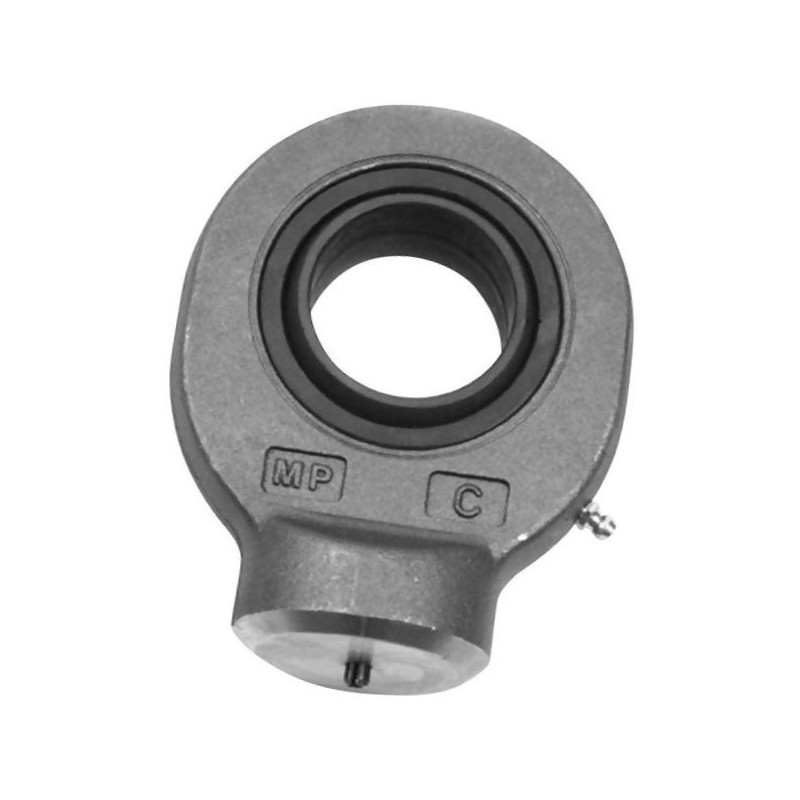

Ucho tłoczyska fi 20, plus 38mm

Profesjonalne ucho tłoczyska Mac Power do siłowników hydraulicznych

Ucho tłoczyska fi 20, plus 38mm marki Mac Power to precyzyjnie wykonany element mocujący, dedykowany do zastosowań w układach hydraulicznych. Produkt oznaczony indeksem D36020DOGN (referencja dostawcy GK20DOGN) stanowi kluczowy komponent umożliwiający prawidłowe połączenie siłownika z maszyną roboczą. Dzięki zastosowaniu wysokiej jakości stali ST52-3 oraz kutej konstrukcji, element charakteryzuje się exceptionalną wytrzymałością na obciążenia dynamiczne i statyczne, co jest niezbędne w ciężkich warunkach pracy.

Konstrukcja ucha została zaprojektowana zgodnie z normą DIN 648, co gwarantuje pełną kompatybilność z popularnymi typami siłowników hydraulicznych dostępnych na rynku. Produkt jest sprzedawany jako sztuka i wymaga samodzielnego montażu, co pozwala na elastyczne dopasowanie do indywidualnych potrzeb naprawczych lub modernizacyjnych w warsztatach rolniczych, serwisach mechanicznych oraz przemyśle.

Kluczowe cechy konstrukcyjne i materiałowe

Głównym atutem tego ucha tłoczyska jest jego solidne wykonanie ze stali ST52-3. Materiał ten, poddany procesowi kucia, zapewnia odpowiednią strukturę włóknistą, co przekłada się na większą odporność na pękanie i odkształcenia w porównaniu do elementów odlewanych. Połączenie ślizgowe stal-stal wewnątrz mechanizmu zapewnia płynność pracy i minimalizuje tarcie podczas ruchu obrotowego.

Istotnym elementem konstrukcyjnym jest cylindryczna końcówka spawalnicza oraz kołek centrujący z krawędzią spawalniczą pod kątem 45°. Takie rozwiązanie ułatwia precyzyjne pozycjonowanie elementu przed spawaniem do tłoczyska siłownika, zapewniając idealne osiowanie i trwałość połączenia. Należy pamiętać, że produkt podlega obowiązkowej konserwacji, co jest standardem w przypadku elementów narażonych na pracę w środowisku zewnętrznym i kontakt z czynnikami roboczymi.

Dokładna specyfikacja techniczna

Poniżej przedstawiamy szczegółowe wymiary i parametry techniczne ucha tłoczyska Mac Power, które należy zweryfikować przed zakupem w celu dopasowania do posiadanego siłownika:

• Średnica wewnętrzna (d): 20 mm – dopasowana do standardowych tłoczysk.
• Odstęp, podstawa środkowego wału (H2): 38 mm – kluczowy wymiar określający rozstaw mocowania.
• Średnica zewnętrzna (D): 35 mm.
• Szerokość (D2): 53 mm.
• Długość (L6): 64.5 mm.
• Wysokość pierścienia wewnętrznego (B): 16 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 24.1 mm.
• Wymiary dodatkowe D6: 27.5 mm.
• Wymiary dodatkowe D7: 4 mm.
• Wysokość obudowy (C1): 13 mm.
• Długość L7: 27 mm.
• Kąt wychylenia (ß): 9° – pozwala na pracę w zakresie lekkich odchyleń osiowych.

Zgodność z normą DIN 648 potwierdza uniwersalność zastosowania tego elementu w wielu typach maszyn. Precyzja wykonania każdego wymiaru, od średnicy wewnętrznej po kąty spawalnicze, sprawia, że ucho tłoczyska Mac Power jest niezawodnym wyborem dla profesjonalistów dbających o długotrwałą sprawność układów hydraulicznych.
