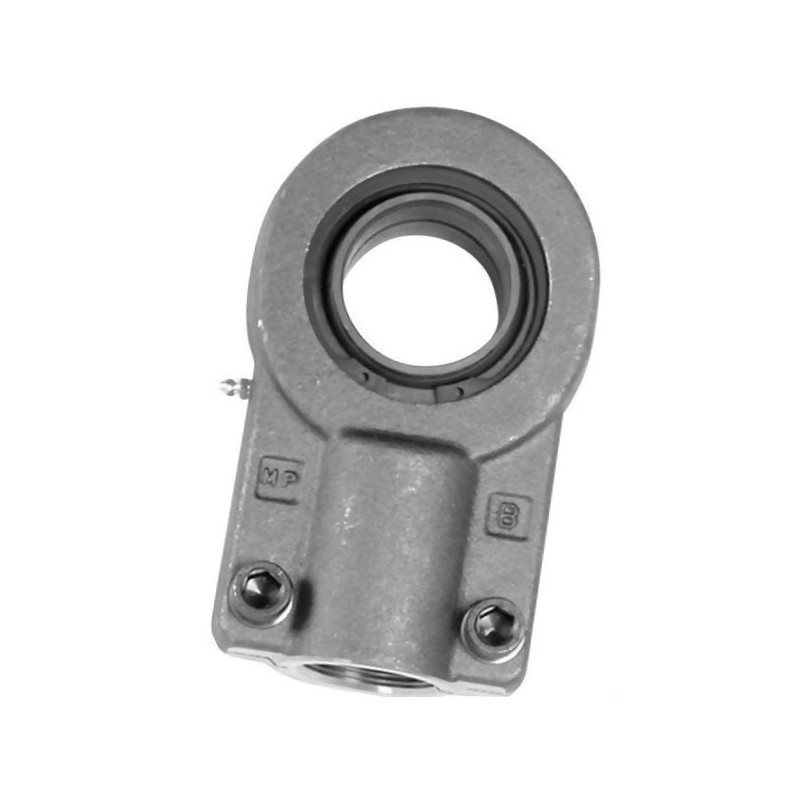

Ucho siłownika fi25mm gwintem wew. M20x1,5 R

Profesjonalne ucho siłownika hydraulicznego Mac Power D360HNK25LO

Ucho siłownika o średnicy wewnętrznej 25 mm z gwintem wewnętrznym M20x1,5 to precyzyjny element mocujący, zaprojektowany do zastosowań w maszynach rolniczych, układach hydraulicznych oraz w zawieszeniach. Produkt marki Mac Power, oznaczony referencją D360HNK25LO (kod dostawcy GIHNK25LO), stanowi kluczowy komponent łączący siłownik z ramą maszyny lub innym elementem konstrukcyjnym, zapewniając stabilność i swobodę ruchu w płaszczyźnie przegubu.

Konstrukcja ucha opiera się na sprawdzonym rozwiązaniu połączenia ślizgowego stal-stal, co gwarantuje wysoką wytrzymałość na obciążenia dynamiczne i statyczne. Element ten jest przeznaczony do montażu na tłoczyskach siłowników hydraulicznych o typowym, drobnym gwincie cylindrycznym. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, ucho charakteryzuje się długą żywotnością nawet w trudnych warunkach pracy, takich jak pył, wilgoć czy wibracje występujące w rolnictwie i przemyśle.

Kluczowe cechy i zastosowanie

Prezentowane ucho siłownika znajduje szerokie zastosowanie w mechanizmach wymagających precyzyjnego przenoszenia siły. Jest idealnym rozwiązaniem do:

• Maszyn rolniczych – jako element mocowania siłowników podnoszących lub sterujących.
• Siłowników hydraulicznych – zapewniając pewne połączenie z punktem zaczepu.
• Złączy przegubowych – umożliwiając kompensację niewielkich niewspółosiowości.
• Zawieszeń – w układach wymagających stabilnego, a jednocześnie ruchomego mocowania.

Ważną cechą użytkową jest konieczność regularnej konserwacji elementu, co jest standardem w przypadku połączeń ślizgowych pracujących pod dużym obciążeniem. Ucho wyposażone jest w dwie śruby DIN912-10.9, które służą do bezpiecznego i sztywnego mocowania ucha na gwincie tłoczyska siłownika. Wysoka klasa wytrzymałości śrub (10.9) zapewnia odporność na rozciąganie i ścinanie.

Specyfikacja techniczna i wymiary

Poniżej znajdują się szczegółowe parametry techniczne ucha siłownika Mac Power D360HNK25LO. Przed zakupem należy zweryfikować kompatybilność wymiarów z posiadanym siłownikiem, zwracając szczególną uwagę na średnicę otworu oraz rodzaj gwintu.

• Średnica wewnętrzna (d): 25 mm
• Gwint wewnętrzny: M20x1,5 (drobny gwint metryczny)
• Kierunek gwintu: Prawy
• Typ gwintu: Wewnętrzny
• Średnica zewnętrzna łożyska (D): 42 mm
• Szerokość całkowita (D2): 58 mm
• Długość całkowita (L4): 96 mm
• Długość gwintu (L3): 29 mm
• Wysokość podstawy (D4): 30 mm
• Szerokość podstawy (D5): 54 mm
• Odstęp podstawy środkowego wału (H1): 65 mm
• Wysokość obudowy (C1): 22 mm
• Wysokość pierścienia wewnętrznego (B): 25 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 30,5 mm
• Długość L7: 27 mm
• Kąt wychylenia (ß/b): 4°

Element ten jest produktem nowy, gotowym do bezpośredniego montażu. Dzięki precyzyjnie wykonanym wymiarom, takim jak średnica zewnętrzna pierścienia wewnętrznego wynosząca 30,5 mm czy szerokość podstawy 54 mm, ucho idealnie pasuje do standardowych rozwiązań stosowanych w hydraulice siłowej. Producent Mac Power dba o zgodność z normami, co potwierdza zastosowanie śrub DIN912-10.9 w zestawie.
