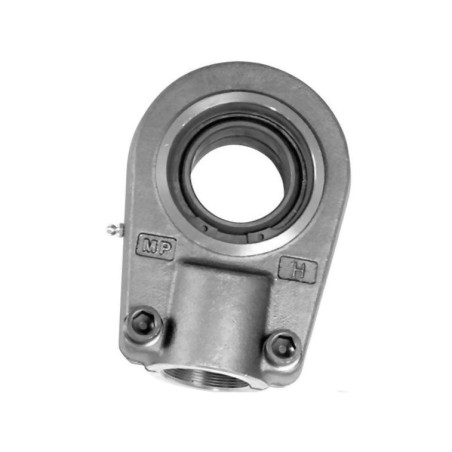

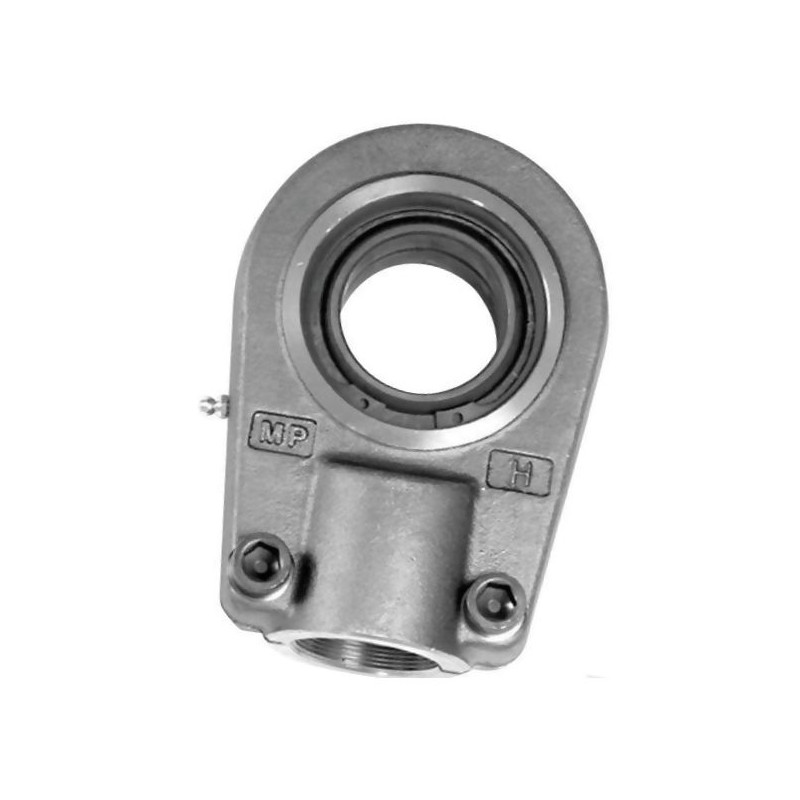

Ucho siłownika fi45mm gwintem wew. M45x1,5 R

Profesjonalne ucho siłownika Mac Power GIHRK45DO – precyzja i wytrzymałość

Ucho siłownika o numerze katalogowym D360HRK45DO, produkowane przez renomowaną firmę Mac Power, to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych. Zaprojektowane z myślą o pracy w trudnych warunkach eksploatacyjnych, zapewnia stabilne i bezpieczne połączenie siłownika z ramą maszyny lub innym elementem roboczym. Produkt ten stanowi niezawodne rozwiązanie dla serwisów mechanicznych oraz użytkowników wymagających wysokiej jakości części zamiennych.

Zastosowanie i funkcjonalność

Głównym zadaniem tego komponentu jest tworzenie przegubowych złączy w układach napędowych. Dzięki swojej konstrukcji, ucho doskonale sprawdza się w aplikacjach takich jak:

• Maszyny rolnicze (ciągniki, kombajny, prasy), gdzie narażone jest na duże obciążenia dynamiczne i wibracje.
• Siłowniki hydrauliczne w różnego typu podnośnikach i manipulatorach.
• Zawieszenia specjalistyczne wymagające precyzyjnego prowadzenia tłoczyska.
• Złącza przegubowe umożliwiające kompensację niewielkich wychyleń osiowych.

Konstrukcja opiera się na połączeniu ślizgowym stal-stal, co gwarantuje długą żywotność przy zachowaniu odpowiedniej konserwacji. Małe zapotrzebowanie na miejsce montażowe czyni je idealnym do zastosowań w ciasnych przestrzeniach konstrukcyjnych maszyn.

Kluczowe cechy techniczne i budowa

Ucho charakteryzuje się gwintem wewnętrznym metrycznym o drobnej skoku, co jest typowe dla cylindrów hydraulicznych wymagających precyzyjnego dokręcenia i zabezpieczenia przed samoczynnym odkręcaniem się pod wpływem drgań. W zestawie znajdują się dwie wysokiej klasy śruby DIN912-10.9, które służą do pewnego mocowania elementu, zapobiegając jego obracaniu się podczas pracy siłownika.

Specyfikacja techniczna i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem w celu dopasowania do posiadanej hydrauliki:

• Producent: Mac Power
• Referencja dostawcy: GIHRK45DO
• Indeks sklepu: D360HRK45DO
• Typ gwintu: Wewnętrzny, prawy (R)
• Rozmiar gwintu: M45 x 1.5 mm (drobny skok)
• Średnica wewnętrzna (d): 45 mm
• Średnica zewnętrzna łożyska (D): 75 mm
• Szerokość całkowita (D2): 116 mm
• Długość całkowita (L4): 168 mm
• Długość gwintu (L3): 46 mm
• Wysokość pierścienia wewnętrznego (B): 43 mm
• Wysokość obudowy (C1): 40 mm
• Wysokość podstawy (D4): 61 mm
• Szerokość podstawy (D5): 90 mm
• Odstęp od podstawy do środka wału (H1): 105 mm
• Długość L7: 55 mm
• Kąt wychylenia (ß): 6°
• Materiał połączenia: Stal-stal (połączenie ślizgowe)

Konserwacja i montaż

Należy pamiętać, że produkt podlega obowiązkowej konserwacji. Regularne smarowanie połączenia ślizgowego jest kluczowe dla utrzymania pełnej sprawności mechanizmu i zapobiegania przedwczesnemu zużyciu powierzchni trących. Montaż powinien być wykonany z zachowaniem odpowiednich momentów dokręcania śrub mocujących, przy użyciu dostarczonych śrub o klasie wytrzymałości 10.9. Dzięki precyzyjnemu wykonaniu i zgodności z normami branżowymi, ucho Mac Power GIHRK45DO zapewnia bezproblemową integrację z większością standardowych siłowników hydraulicznych o średnicy tłoczyska 45 mm.
