Ucho siłownika fi80mm gwintem wew. M80x2,0 R

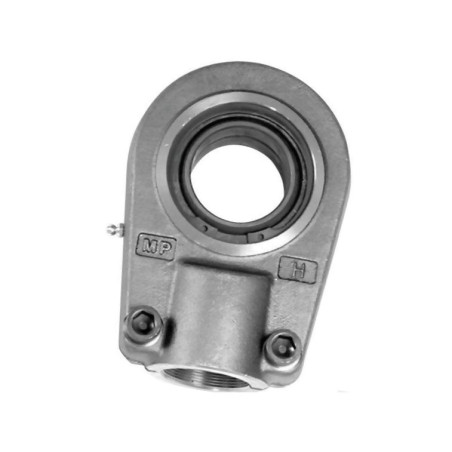

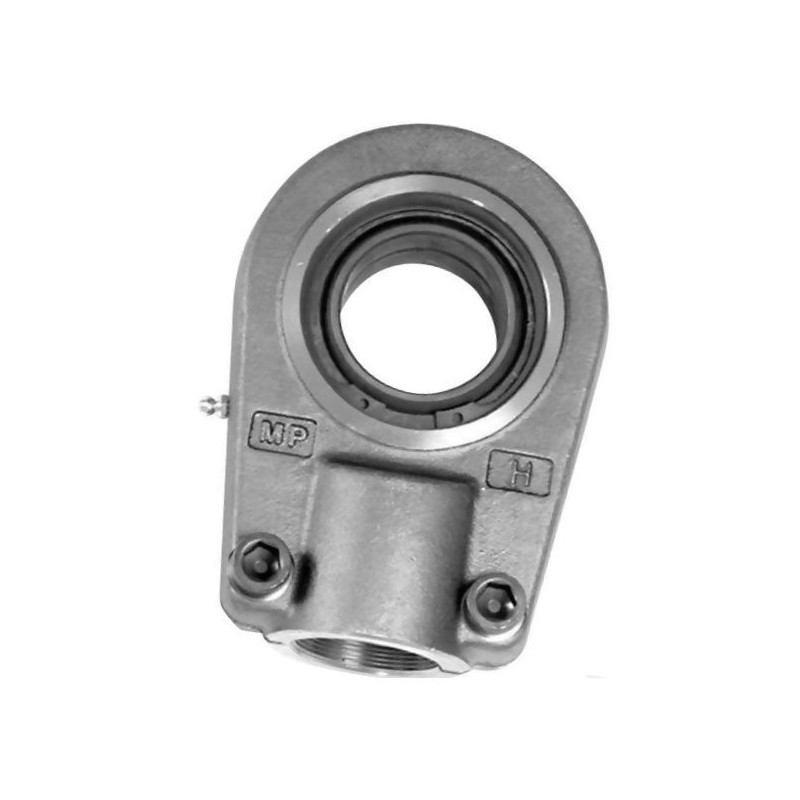

Profesjonalne ucho siłownika Mac Power D360HRK80DO

Ucho siłownika o oznaczeniu D360HRK80DO (referencja producenta GIHRK80DO) to wysokiej klasy element mocujący, zaprojektowany do zastosowań w maszynach rolniczych, układach hydraulicznych oraz konstrukcjach wymagających niezawodnych złączy przegubowych. Produkt marki Mac Power charakteryzuje się precyzyjnym wykonaniem i trwałością, zapewniającą długotrwałą eksploatację nawet w trudnych warunkach pracy.

Kluczową cechą tego elementu jest gwint wewnętrzny M80x2 o kierunku prawym, który umożliwia bezpośrednie i sztywne połączenie z cylindrem hydraulicznym. Konstrukcja opiera się na połączeniu ślizgowym stal-stal, co gwarantuje stabilność przenoszenia obciążeń. Element jest dostarczany z dwiema śrubami DIN912-10.9, co ułatwia montaż i zapewnia odpowiednią siłę docisku.

Zastosowanie i korzyści

Ucho znajduje szerokie zastosowanie w branży technicznej, szczególnie w:

• Maszynach rolniczych – jako element zawieszenia lub mocowania ramion hydraulicznych.
• Siłownikach hydraulicznych – zapewniając precyzyjne osadzenie tłoczyska.
• Złączach przegubowych – umożliwiając pracę pod kątem.
• Zawieszeniach specjalistycznych – gdzie wymagana jest duża wytrzymałość na rozciąganie i ściskanie.

Główną korzyścią płynącą z zastosowania tego modelu jest małe zapotrzebowanie na miejsce montażowe przy zachowaniu wysokich parametrów wytrzymałościowych. Konstrukcja została zoptymalizowana tak, aby mieścić się w kompaktowych przestrzeniach maszyn, nie tracąc na funkcjonalności. Należy pamiętać, że element podlega obowiązkowej konserwacji, co jest standardem dla tego typu połączeń ślizgowych, zapewniającym ich bezawaryjną pracę.

Dane techniczne i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne ucha siłownika D360HRK80DO, które należy wziąć pod uwagę podczas doboru części zamiennych lub projektowania nowych układów:

• Średnica wewnętrzna (d/Ø otworu): 80 mm
• Gwint: M80x2 (metryczny drobny), kierunek prawy
• Typ gwintu: Wewnętrzny
• Średnica zewnętrzna łożyska (D): 120 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 89,4 mm
• Szerokość całkowita (D2): 176 mm
• Wysokość podstawy (D4): 105 mm
• Szerokość podstawy (D5): 160 mm
• Wysokość pierścienia wewnętrznego (B): 55 mm
• Szerokość piasty: 55 mm
• Wysokość obudowy (C1): 60 mm
• Długość całkowita (L4): 265 mm
• Długość gwintu (L3): 81 mm
• Długość L7: 80 mm
• Odstęp podstawy środkowego wału (H1): 170 mm
• Kąt wychylenia (b/ß): 6°
• Mocowanie: 2 śruby DIN912-10.9 w zestawie

Dzięki precyzyjnie określonym wymiarom, takim jak średnica 80 mm i specyficzny gwint M80x2, produkt ten idealnie zastępuje oryginalne części w wielu typach siłowników stosowanych w rolnictwie i przemyśle. Kompaktowa budowa (wysokość obudowy 60 mm) pozwala na integrację z systemami o ograniczonej przestrzeni roboczej.
