Ucho tłoczyska fi 10, plus 24mm

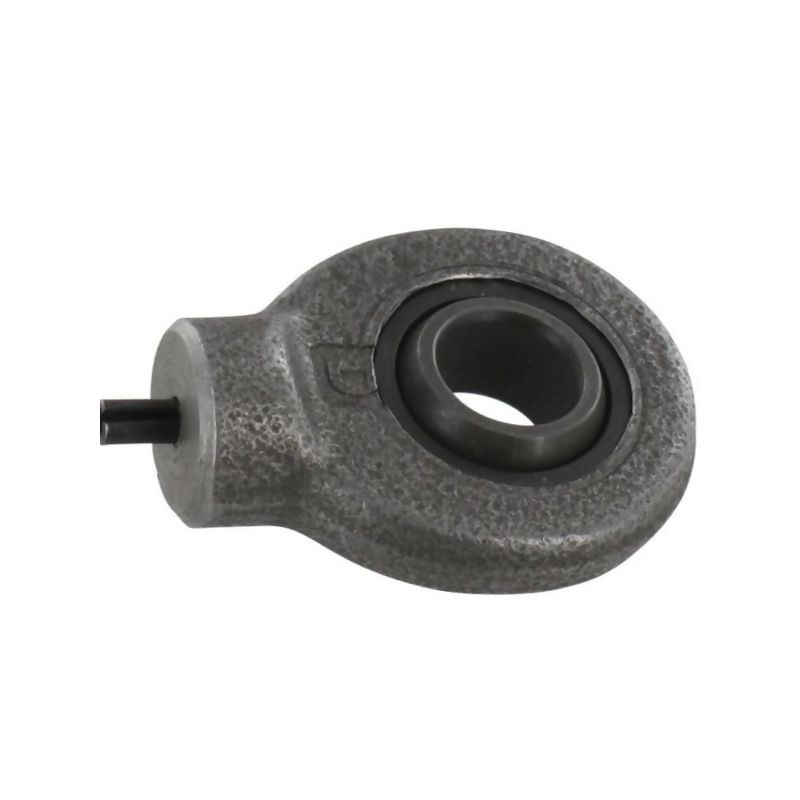

Ucho tłoczyska Mac Power D36010DO – precyzyjne mocowanie siłownika hydraulicznego

Ucho tłoczyska o indeksie D36010DO marki Mac Power to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych. Produkt został zaprojektowany z myślą o zapewnieniu stabilnego i trwałego połączenia tłoczyska siłownika z mechanizmem roboczym. Wykonanie z wysokiej jakości stali ST52-3 metodą kucia gwarantuje odporność na wysokie obciążenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach pracy, typowych dla maszyn rolniczych i budowlanych.

Kluczowym aspektem tego komponentu jest jego zgodność z normą DIN 648, co zapewnia uniwersalność zastosowania oraz łatwość doboru zamienników lub elementów współpracujących. Konstrukcja uwzględnia specyficzne wymiary montażowe, w tym średnicę wewnętrzną 10 mm oraz odstęp podstawy środkowego wału wynoszący 24 mm, co pozwala na precyzyjne dopasowanie do konkretnych modeli siłowników.

Zastosowanie i właściwości techniczne

Element ten znajduje bezpośrednie zastosowanie jako końcówka tłoczyska (piston rod) w siłownikach hydraulicznych. Jego konstrukcja umożliwia swobodny ruch kątowy dzięki zastosowaniu połączenia ślizgowego stal-stal, co redukuje naprężenia podczas pracy układu pod kątem. Istotną cechą jest cylindryczna końcówka spawalnicza oraz kołek centrujący z krawędzią spawalniczą pod kątem 45°, co ułatwia proces integracji z tłoczyskiem i zapewnia wysoką precyzję osadzenia.

Warto zaznaczyć, że produkt wymaga obowiązkowej konserwacji, co jest standardem w przypadku elementów łożyskujących pracujących w układach hydraulicznych. Regularne smarowanie i kontrola stanu technicznego przedłużają żywotność zarówno samego ucha, jak i całego układu napędowego.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne ucha tłoczyska Mac Power, które są kluczowe przy doborze części zamiennej lub projektowaniu nowego układu mocowania:

• Producent: Mac Power
• Numer katalogowy: D36010DO (Supplier Reference: GK10DO)
• Standard: DIN 648
• Materiał: Stal ST52-3, kuta
• Zastosowanie: Tłoczysko siłownika hydraulicznego
• Średnica wewnętrzna (d): 10 mm
• Średnica zewnętrzna (D): 19 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 13.2 mm
• Szerokość (D2): 29 mm
• Średnica D6: 15 mm
• Średnica D7: 3 mm
• Wysokość obudowy (C1): 7 mm
• Wysokość pierścienia wewnętrznego (B): 9 mm
• Odstęp podstawy środkowego wału (H2): 24 mm
• Długość L6: 38.5 mm
• Długość L7: 15 mm
• Kąt ß: 12°
• Połączenie: Ślizgowe stal-stal
• Końcówka: Cylindryczna z kołkiem centrującym (krawędź spawalnicza 45°)

Dzięki precyzyjnie określonym wymiarom, takim jak szerokość 29 mm czy długość całkowita sekcji montażowej, element ten idealnie wpisuje się w wymagania nowoczesnych układów hydraulicznych, gdzie precyzja wykonania przekłada się bezpośrednio na efektywność pracy maszyny.
