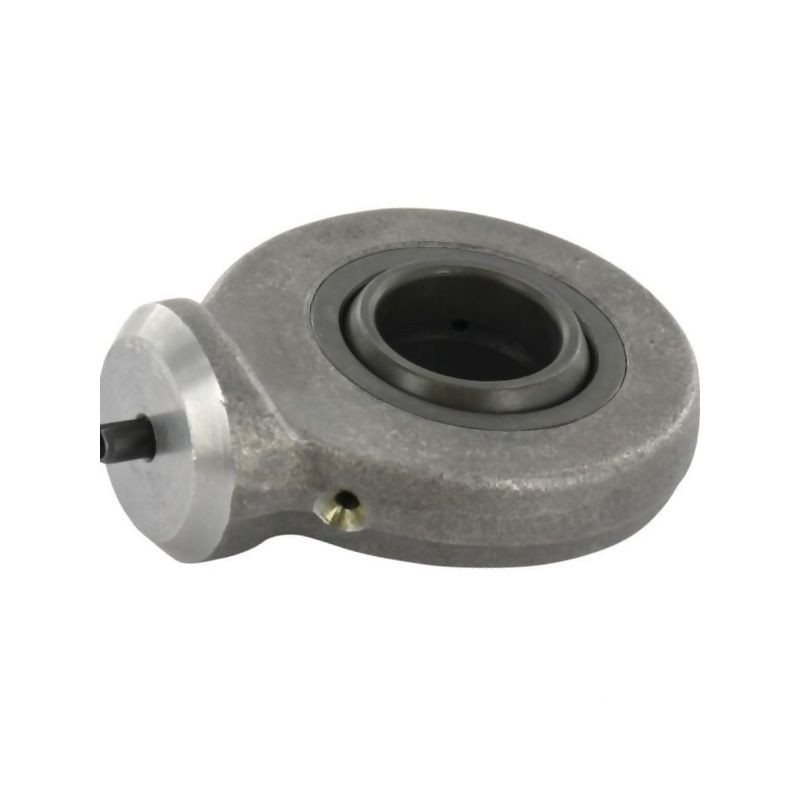

Ucho tłoczyska fi 20, plus 38mm INA

Ucho tłoczyska INA FAG – precyzyjne mocowanie siłownika hydraulicznego

Ucho tłoczyska o numerze katalogowym D36020DOINA (referencja producenta GK20DOINA) to wysokiej klasy element mocujący przeznaczony do profesjonalnych zastosowań w hydraulice siłowej. Produkt marki INA/FAG, będącej światowym liderem w produkcji łożysk i precyzyjnych komponentów mechanicznych, gwarantuje niezawodność oraz długą żywotność w trudnych warunkach eksploatacyjnych. Jest to kluczowy element pozwalający na prawidłowe zamocowanie końcówki tłoczyska siłownika hydraulicznego do mechanizmu roboczego maszyny.

Konstrukcja ucha została zaprojektowana z myślą o precyzyjnym dopasowaniu do standardowych wymiarów siłowników. Dzięki zastosowaniu wysokiej jakości materiałów oraz zaawansowanej technologii produkcji, element ten charakteryzuje się wysoką odpornością na obciążenia dynamiczne oraz statyczne, co jest kluczowe w maszynach rolniczych, budowlanych oraz przemysłowych.

Zastosowanie i funkcjonalność

Głównym zadaniem ucha tłoczyska jest przenoszenie siły z tłoczyska siłownika na element roboczy maszyny, umożliwiając jednocześnie swobodny ruch kątowy w płaszczyźnie pracy. Element ten znajduje szerokie zastosowanie w:

• maszynach rolniczych (np. ciągniki, kombajny, prasy),
• sprzęcie budowlanym i drogowym (koparki, ładowarki, spycharki),
• układach hydraulicznych pojazdów specjalistycznych,
• przemyśle ciężkim, gdzie wymagana jest precyzja i wytrzymałość połączeń przegubowych.

Ucho pozwala na kompensację niewielkich niedokładności montażowych oraz odkształceń konstrukcji podczas pracy pod obciążeniem, co chroni uszczelnienia siłownika przed przedwczesnym zużyciem i wyciekami oleju hydraulicznego.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które są kluczowe przy doborze odpowiedniego elementu do istniejącej konstrukcji lub przy projektowaniu nowych układów hydraulicznych. Wszystkie wymiary są zgodne z normami producenta INA/FAG.

• Producent: INA/FAG
• Numer katalogowy sklepu: D36020DOINA
• Numer oryginalny producenta: GK20-DO
• Średnica wewnętrzna (d): 20 mm – odpowiada średnicy gwintu lub trzpienia tłoczyska
• Średnica zewnętrzna (D): 35 mm
• Średnica zewnętrzna pierścienia wewnętrznego (d1): 24.1 mm
• Szerokość całkowita (d2): 53 mm
• Odstęp podstawy środkowego wału (h2): 38 mm – kluczowy wymiar montażowy określający rozstaw otworów lub szerokość wideł mocowania
• Długość całkowita (L6): 64.5 mm
• Wysokość pierścienia wewnętrznego (B): 16 mm
• Wysokość obudowy (C1): 13 mm
• Wymiar D6: 27.5 mm
• Wymiar D7: 4 mm
• Wymiar L7: 27 mm

Dlaczego warto wybrać oryginalne ucho INA/FAG?

Wybór oryginalnych części zamiennych marki INA/FAG to inwestycja w bezpieczeństwo i bezawaryjność pracy maszyny. Zamienniki niskiej jakości często charakteryzują się gorszą jakością wykonania powierzchni trących, co prowadzi do szybszego zużycia oraz luzów w połączeniu. Ucho D36020DOINA zostało wykonane z materiałów o podwyższonej wytrzymałości, co zapewnia stabilność pracy nawet przy dużych obciążeniach udarowych.

Dzięki precyzyjnie określonym wymiarom, takim jak odstęp h2 wynoszący 38 mm czy średnica wewnętrzna 20 mm, montaż elementu jest intuicyjny i nie wymaga dodatkowej obróbki mechanicznej, pod warunkiem dopasowania do odpowiedniej wielkości siłownika. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji.
