Ucho tłoczyska fi 50, plus 88mm 2RS

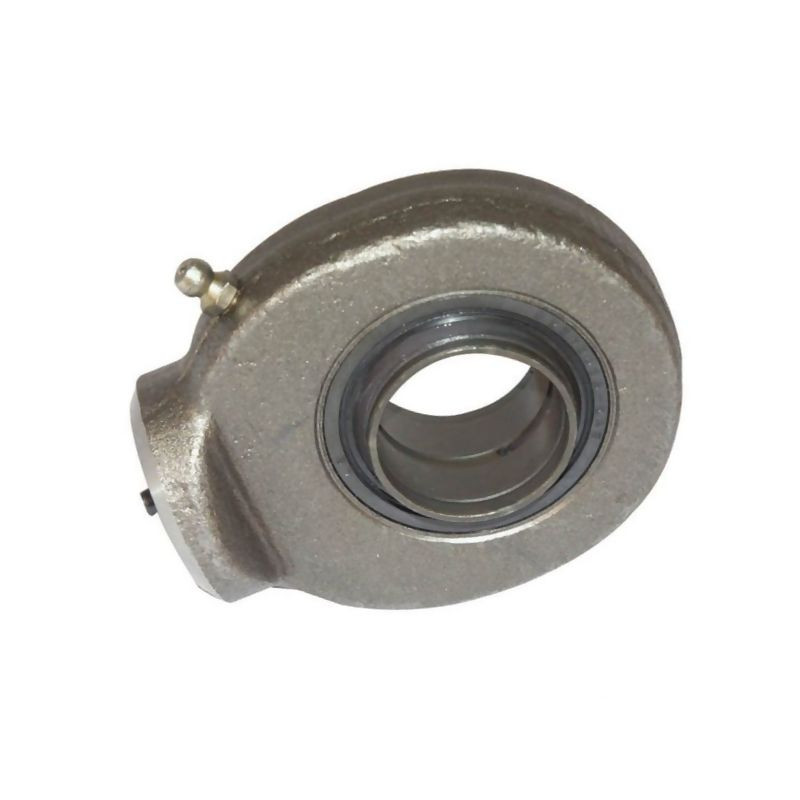

Profesjonalne ucho tłoczyska Mac Power D36050HO2RS

Prezentowane ucho tłoczyska marki Mac Power, oznaczone indeksem D36050HO2RS (referencja dostawcy GK50HO2RS), to wysokiej klasy element konstrukcyjny przeznaczony do montażu w siłownikach hydraulicznych. Produkt wykonany został z myślą o zastosowaniach w branży rolniczej, budowlanej oraz przemysłowej, gdzie kluczowa jest wytrzymałość i precyzja połączeń mechanicznych. Jako element z grupy mocowań siłowniów, zapewnia stabilne i bezpieczne przenoszenie obciążeń w układach hydraulicznych maszyn roboczych.

Materiał i technologia wykonania

Sercem trwałości tego komponentu jest materiał, z którego został wykonany. Ucho tłoczyska wyprodukowano ze stali gatunku ST52-3, która poddana została procesowi kucia. Kucie zapewnia zagęszczenie struktury materiału, co przekłada się na znacznie wyższą odporność na zmęczenie materiałowe i obciążenia dynamiczne w porównaniu do elementów odlewanych czy wycinanych z blachy. Stal ST52-3 charakteryzuje się doskonałą spawalnością i wytrzymałością, co czyni ją idealnym wyborem do aplikacji wymagających niezawodności w trudnych warunkach eksploatacyjnych.

Konstrukcja uwzględnia również zaawansowane rozwiązania inżynieryjne w zakresie uszczelnienia i montażu. Element jest dwustronnie uszczelniony, co chroni łożyskowanie przed zanieczyszczeniami zewnętrznymi takimi jak kurz, błoto czy wilgoć, które są powszechne w pracy maszyn rolniczych i budowlanych. Zastosowano tu połączenie ślizgowe stal-stal, które gwarantuje płynną pracę i minimalizuje tarcie podczas ruchu obrotowego tłoczyska.

Kluczowe cechy konstrukcyjne i montażowe

Projekt ucha tłoczyska D36050HO2RS ułatwia proces integracji z siłownikiem hydraulicznym. Końcówka spawalnicza ma kształt cylindryczny, co upraszcza jej pozycjonowanie przed spawaniem. Dodatkowo, na końcu znajduje się kołek centrujący z krawędzią spawalniczą pod kątem 45°. Taka faseta umożliwia wykonanie wysokiej jakości spoiny penetrującej, która zapewnia pełne przeniesienie sił z tłoczyska na ucho bez ryzyka pęknięć w newralgicznych punktach.

Warto zaznaczyć, że produkt podlega obowiązkowej konserwacji. Regularne smarowanie i kontrola stanu technicznego są niezbędne dla utrzymania pełnej sprawności mechanizmu przez lata użytkowania. Jest to standardowa procedura dla tego typu elementów ruchomych w hydraulice siłowej.

Wymiary i parametry techniczne

Poniżej znajdują się szczegółowe wymiary produktu, które należy zweryfikować pod kątem kompatybilności z posiadanymsiłownikiem lub projektem naprawczym:

• Średnica wewnętrzna (d): Ø 50 mm – dopasowana do tłoczysk o tej średnicy.
• Średnica zewnętrzna (D): 75 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 55,9 mm.
• Szerokość całkowita (D2): 112 mm.
• Średnica końcówki spawalniczej (D6): 62 mm.
• Grubość/Głębokość elementu (D7): 6 mm.
• Wysokość pierścienia wewnętrznego (B): 43 mm.
• Wysokość obudowy (C1): 30 mm.
• Odstęp podstawy środkowego wału (H2): 88 mm – kluczowy wymiar montażowy określający rozstaw.
• Długość całkowita (L6): 144 mm.
• Długość segmentu (L7): 60 mm.
• Kąt (ß): 6°.

Zastosowanie i kompatybilność

Ucho tłoczyska fi 50 mm jest elementem uniwersalnym w ramach swojej specyfikacji, znajdującym zastosowanie w naprawie i regeneracji siłowników hydraulicznych. Jest niezbędne przy wymianie zużytych końcówek lub podczas budowy niestandardowych układów hydraulicznych. Dzięki precyzyjnemu wykonaniu i użyciu stali kutych, produkt marki Mac Power stanowi niezawodną alternatywę dla części oryginalnych producentów maszyn, oferując przy tym korzystny stosunek jakości do ceny.
