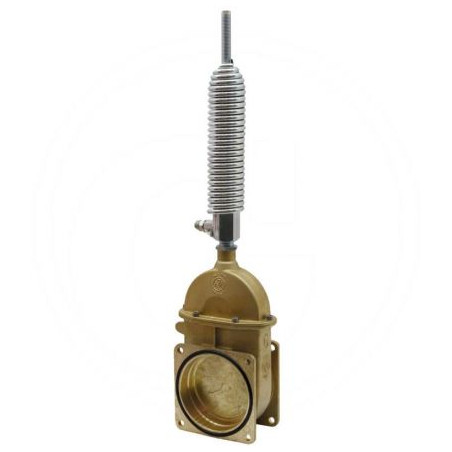

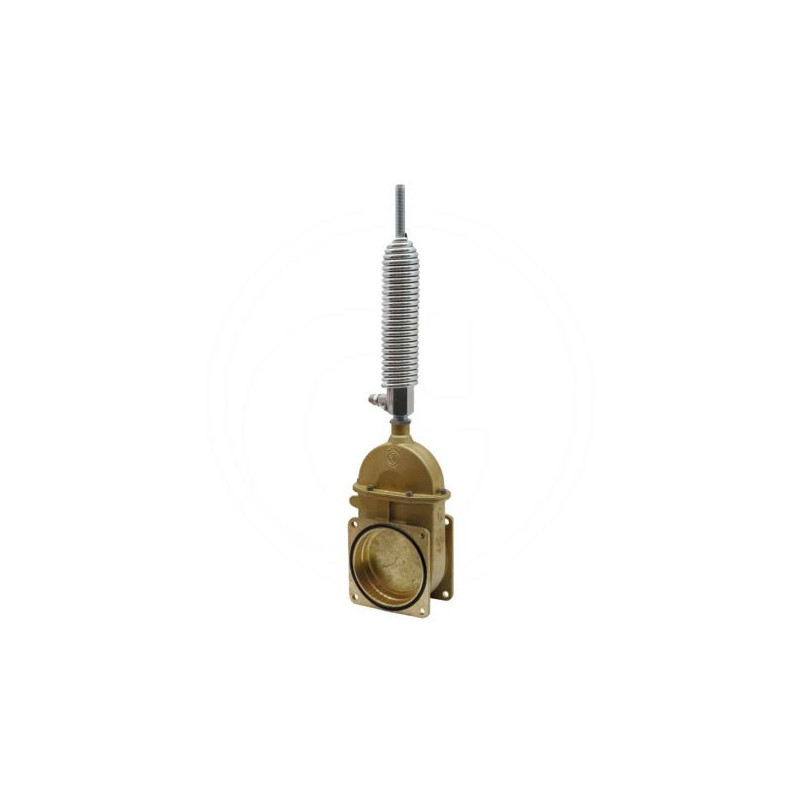

Zasuwa 4"-0044, z siłownikiem hydraulicznym art. 0510

Zasuwa kołnierzowa 4" z siłownikiem hydraulicznym MZ art. 0510

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przeznaczone do systemów nawadniania i instalacji wodociągowych wymagających precyzyjnego sterowania przepływem medium. Produkt o numerze katalogowym 4050044100510 (porównawczy ARZO0044100510) charakteryzuje się solidną konstrukcją oraz zabudowanym siłownikiem hydraulicznym jednokierunkowego działania, co znacząco ułatwia obsługę i automatyzację procesu otwierania oraz zamykania przepustu.

Zasuwa posiada nominalną średnicę 4 cale, co odpowiada szerokości nominalnej wynoszącej 95 mm. Konstrukcja opiera się na połączeniach kołnierzowych (typ przyłącza: Kołnierz → Kołnierz), zapewniających szczelność i wytrzymałość mechaniczną w miejscach łączenia z rurociągami. Zastosowanie zasuwy klinowej gwarantuje skuteczne odcinanie przepływu wody, a hydrauliczny mechanizm napędowy eliminuje konieczność ręcznego kręcenia zaworem, co jest szczególnie istotne przy większych średnicach i ciśnieniach roboczych.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga uwzględnienia precyzyjnych wymiarów montażowych. Poniżej przedstawiono szczegółowe dane techniczne zasuwy MZ art. 0510, które należy zweryfikować przed instalacją w istniejącej infrastrukturze:

• Nominalna średnica: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz – Kołnierz
• Mechanizm obsługi: Hydraulika jednostronnego działania
• Wysokość całkowita (H): 627 mm
• Wysokość konstrukcyjna (h): 239 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 96 mm
• Szerokość kołnierza/obudowy (F): 100 mm
• Długość elementu roboczego (l): 150 mm
• Średnica otworu montażowego (d): 13 mm
• Szerokość nominalna: 95 mm

Zastosowanie i zalety rozwiązania hydraulicznego

Zasuwy z serii 0044 firmy MZ znajdują szerokie zastosowanie w rolnictwie, ogrodnictwie szklarniowym oraz w komunalnych sieciach wodociągowych. Integracja z siłownikiem hydraulicznym art. 0510 pozwala na podłączenie do zewnętrznych źródeł ciśnienia oleju hydraulicznego, co umożliwia zdalne sterowanie lub integrację z systemami automatyki nawadniania.

Główne korzyści płynące z wyboru tego modelu to:

• Łatwość obsługi: Siłownik hydrauliczny redukuje wysiłek fizyczny potrzebny do manipulacji zaworem, co jest kluczowe przy częstych zmianach konfiguracji przepływu.
• Szczelność: Konstrukcja klinowa zapewnia efektywne uszczelnienie, minimalizując straty wody.
• Trwałość: Solidne wykonanie i sprawdzone rozwiązania konstrukcyjne marki MZ przekładają się na długą żywotność produktu nawet w trudnych warunkach eksploatacyjnych.
• Uniwersalność montażu: Standardowe przyłącza kołnierzowe ułatwiają wymianę starszych elementów armatury bez konieczności przeróbek instalacji.

Produkt dostarczany jest jako nowy, gotowy do montażu. Przed instalacją zaleca się sprawdzenie kompatybilności wymiarów kołnierzy z istniejącym rurociągiem oraz przygotowanie odpowiedniego źródła zasilania dla siłownika hydraulicznego.
